1. スチームトラップの保守管理



   1. スチームトラップ専用の診断ツール

1. 1.

      スチームトラップの診断に必要なツールは前述した通りですが、診断からその記録及び集計分析までを自動的、或いは半自動的に行う便利な専用ツールがあります。ここでは、㈱ミヤワキ製の診断支援ツールを紹介します。



      下図は、スチームトラップ診断支援ツール（Dr.Trap Jr. PM15 型）です。

      表面温度計付振動計とソフトウエアで構成されています。診断支援ツールのため、次の作業は作業者の手で行うことになります。

   2. • スチームトラップの診断

      • 診断結果の管理台帳への記入







従って、現場では従来通りの手作業となりますが、全自動システムではない分安価であり、比較的小規模な工場に適したツールと言えます。尚、管理台帳の作成は、ソフトウエアで作成することが可能です。









図 6.3 Dr.Trap Jr. PM15







図 6.4 管理画面

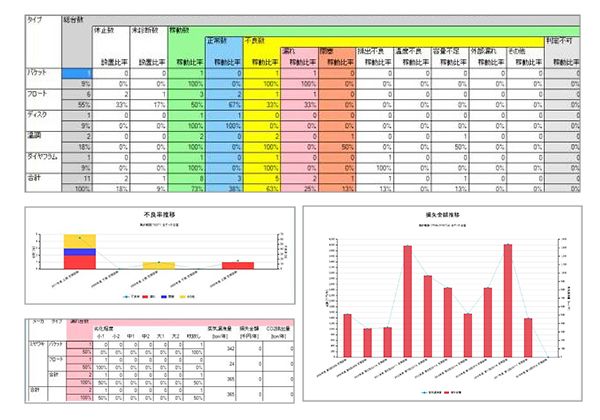

図 6.5 は、PM15 で出力される、基本的な集計分析結果です。









図 6.5 集計分析出力





このような専用ツールは、作業効率の向上や労力削減効果をもたらす反面、機械である以上はある程度使いこなさなければならず、また性能的な限界についても知っておく必要があります。使用前に、メーカが提供する講習等を通じて指導を受け、使用に関する正しい知識を習得しておくことが大切です。
