サーモエレメント式 | Wシリーズ
スチームトラップ サーモエレメント式 | Wシリーズ

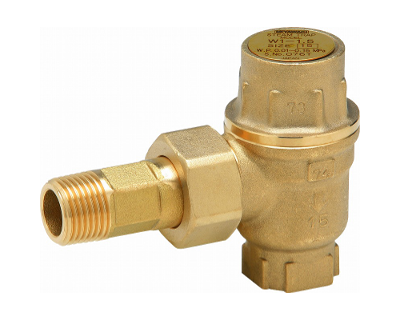

W1型(ラジエータ用)
特長・性能・用途
特長・性能
スタートアップの短縮を実現
独自のサーモエレメントの採用により、通気始めの低温復水及び空気を迅速に排出します。
蒸気漏洩がない
飽和温度より低い温度で作動しますので、蒸気の漏れがなく省エネ性に優れます。
ゴミ、スケールによるトラブルを防止
弁孔及び弁部通過面積が広く、ゴミ、スケールによるトラブルを防止します。
凍結防止
通気停止後、必ず弁は全開となり、トラップ本体内の復水(ドレン)を排出します。
メンテナンスが容易
要部部品をカバーにワンタッチで装着可能です。
トラップ本体の取り付け取り外しが容易です。(W1型,W3型)
用途
ラジエータ用
ホテル、学校、病院、オフィス等の暖房システムに最適です。
W3型は低圧暖房ラインの中間・管末用としても使用できます。
寸法・重量
寸法・重量
| 呼び径(A) | 寸法(mm) |
重量 |
|||
| L | H1 | H2 | W | ||
| 15 | 80 | 42 | 35 | 41 | 0.5 |
| 20 | 87 | 41 | 0.6 | ||
仕様
| 型 式 | 接続 |
最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO (℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| W1-1.5 |
入口側:オネジ(R) 出口側:メネジ(Rc) |
15 | 0.15 | 0.15 | 150 |
ブラス C3771 |
| 20 | ||||||
| W1-3 | 15 | 0.3 | 0.3 | |||
| 20 | ||||||

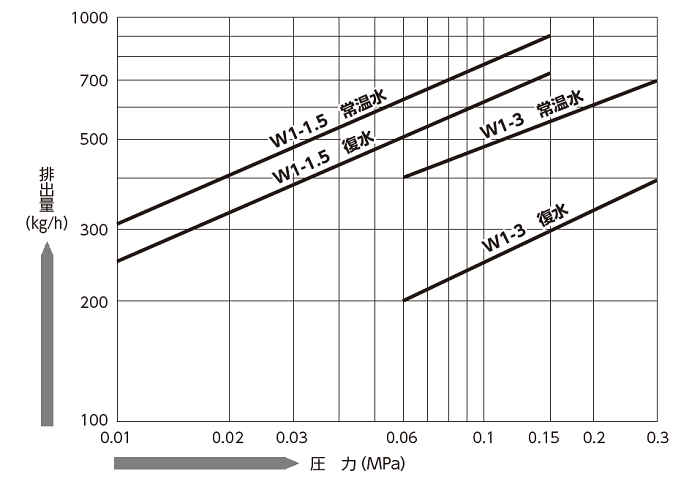

流量
部品構成
W1
| 部品No. | 部品名 | C-Kit | Cover Unit | Thermo Element |
|---|---|---|---|---|
| 1 | Body | |||
| 2 | Cover | △ | ||
| 3 | Valve Seat | □ | ||
| 4 | Valve | □ | ||
| 5 | Guide Tube | □ | ||
| 6 | Guide Stopper | □ | ||
| 7 | Thermo Element | □ | △ | |
| 8 | Spring (down) | □ | ||
| 9 | Spring (up) | □ | ||
| 10 | Gasket (Cover) | △ | ||
| 11 | Union Nut | |||
| 12 | Nipple | |||
| 13 | Name Plate | △ | ||
| 14 | Rivet | △ |
| C-Kit | バルブユニット一式 |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
