ディスク式 | Sシリーズ
スチームトラップ ディスク式 | Sシリーズ
SU2N型
特長・性能・用途
特長・性能
本体材質がステンレス製なので腐食に強く耐久性に優れています。
自動ブローオフ機構の採用
内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。
垂直取付・水平取付のどちらでも使用できます。
面間は、オーダーメイドで製作できます。
用途
高温・高圧用として蒸気輸送管、スチームトレースなどに適しています。
寸法・重量
寸法・重量
ねじ込タイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 70 | 47 | 32 | 53 | 0.8 |
| 20 | |||||
| 25 | 75 | 51 | 1.0 | ||
ソケットタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 140 | 47 | 32 | 53 | 1.5 |
| 20 | 1.4 | ||||
| 25 | 1.3 | ||||
フランジタイプ
| 呼び径(A) | 寸法(mm) | 重量(kg) | ||||||||
| L | H1 | H2 | W | JIS(FF,RF) | ASME/JPI(RF) | |||||
| 10K,16K,20K | 30K | 40K | 150lb | 300lb | 600lb | |||||
| 15 | 205 | 47 | 32 | 53 | 2.6 | 3.8 | 4.1 | 2.2 | 2.7 | 3.3 |
| 20 | 3.0 | 4.1 | 4.4 | 2.6 | 3.7 | 4.6 | ||||
| 25 | 4.0 | 5.0 | 5.4 | 3.0 | 4.3 | 5.4 | ||||
※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。
仕様
| 型 式 | 接続 |
最高使用圧力 PMO(MPa) |
最高作動差圧 |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
|
SU2N |
ねじ込 Rc,NPT |
15 | 4.6 | 4.6 | 425 |
ステンレス SUS 420J2 |
| 20 | ||||||
| 25 | ||||||
| SU2NF |
フランジ FF,RF* |
15 | ||||
| 20 | ||||||
| 25 | ||||||
| SU2NW |
ソケット SW |
15 | ||||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K,30K,40K ASME/JPI 150lb,300lb,600lb
●SU2NFのフランジ、パイプは炭素鋼
●SU2NWの溶接部は炭素鋼
●最高許容圧力(PMA) : 6.4MPa(SU2N) PMAは耐圧部 (本体)が許容される圧力です。
●最高許容温度 (TMA) : 425℃ TMAは耐圧部 (本体) が許容される温度です。

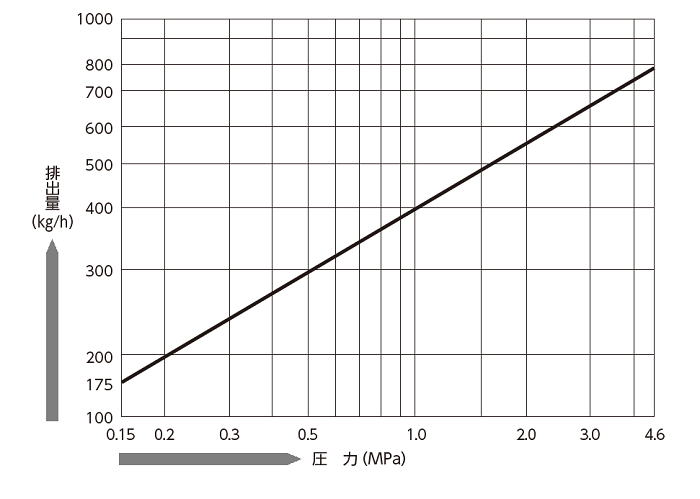

流量
部品構成
SU2N
| 部品No. | 部品名 | Cover Unit |
|---|---|---|
| 1 | Body | |
| 2 | Cover | △ |
| 4 | Disc | |
| 5 | Cap | |
| 7 | Screen | |
| 8 | Plug | |
| 12 | Gasket (Cap) | |
| 37 | Name Plate | △ |
| 38 | Bi-Metal | |
| 39 | Stopper Ring |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
