ディスク式 | Sシリーズ
スチームトラップ ディスク式 | Sシリーズ
S62N型
特長・性能・用途
特長・性能
自動ブローオフ機構の採用
内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。
使用圧力範囲が広く、汎用性に優れています。
垂直取付・水平取付のどちらでも使用できます。
保温効果の上昇と耐久性の向上
カバーとキャップの間に蒸気が入る構造を採用することで、変圧室の保温効果が上がりました。
外部影響による変圧室の冷却から発生する不要な作動を防ぐため、耐久性の向上につながります。
面間はオーダーメイドで製作できます。
用途
"使用圧力範囲が広く、幅広い用途に適しています。 蒸気輸送管、スチームトレースなどに適しています。"
寸法・重量
寸法・重量
ねじ込・ソケットタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 130 | 90 | 25 | 100 | 5.7 |
| 20 | |||||
| 25 | |||||
フランジタイプ
| 型 式 | 呼び径(A) | 寸法(mm) | 重量(kg) | ||||||||||
| L | H1 | H2 | W | JIS(RF) | ASME/JPI(RF) | ||||||||
| 20K | 30K | 40K | 63K | 150lb | 300lb | 600lb | 900lb | ||||||
| S62NF | 15 | 200 (220)※ |
90 | 25 | 100 | 7.3 | 8.4 | 8.7 | 9.6 | 6.7 | 7.2 | 7.3 | 9.6 |
| 20 | 210 (230)※ |
7.7 | 8.9 | 9.2 | 11.1 | 7.7 | 8.2 | 8.5 | 10.9 | ||||
| 25 | 240 | 9.2 | 10.1 | 10.5 | 12.1 | 8.3 | 9.4 | 9.6 | 13.3 | ||||
仕様
| 型 式 | 接続 |
最高使用圧力 PMO(MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| S62N |
ねじ込 Rc,NPT |
15 | 6.5 | 6.5 | 475 |
クロム・モリブデン鋼 A182 F22 |
| 20 | ||||||
| 25 | ||||||
| S62NF |
フランジ FF,RF* |
15 | ||||
| 20 | ||||||
| 25 | ||||||
| S62NW |
ソケット SW |
15 | ||||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 20K,30K,40K,63K ASME/JPI 150lb,300lb,600lb,900lb

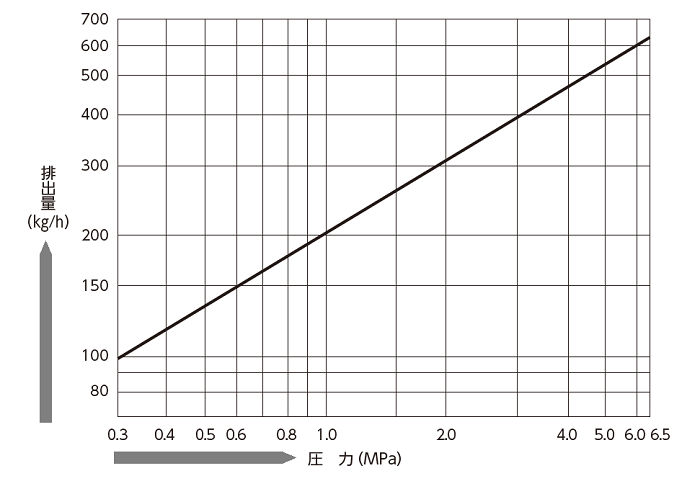

流量
部品構成
S62N
| 部品No. | 部品名 | B-Kit | Cover Unit |
|---|---|---|---|
| 1 | Body | ||
| 2 | Cover | △ | |
| 3 | Seat | ○ | |
| 4 | Disc | ○ | |
| 5 | Cap | ○ | |
| 7 | Screen | ○ | |
| 9 | Gasket (Cover) | ○ | |
| 10 | Gasket (Seat) | ○ | |
| 11 | Gasket (Cap) | ○ | |
| 12 | Bolt | ||
| Nut | |||
| 15 | Bi-Metal | ○ | |
| 27 | Spring Pin | ||
| 28 | Orifice | ||
| 37 | Name Plate | △ | |
| 38 | Rivet | △ | |
| 39 | Stopper Ring | ○ |
| B-Kit | 内部ユニット一式 |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
