ディスク式 | Sシリーズ
スチームトラップ ディスク式 | Sシリーズ

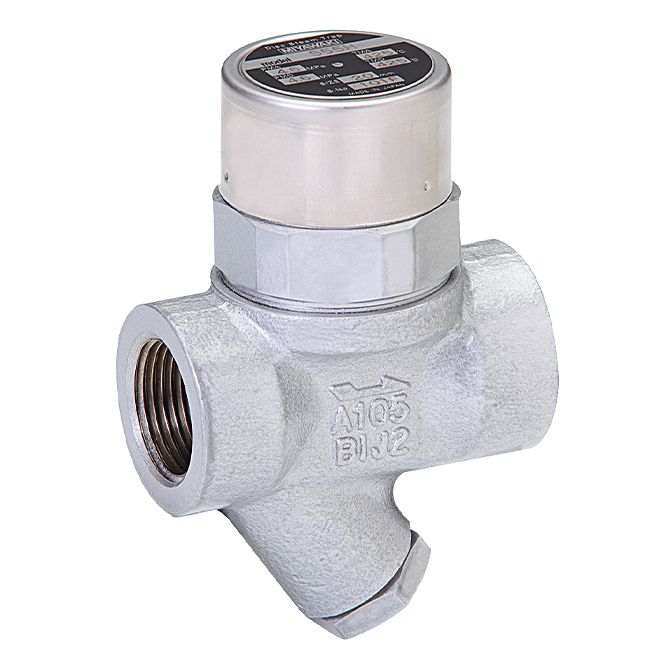

S55H型
高圧仕様 蒸気輸送管専用
特長・性能・用途
特長・性能
垂直取付・水平取付のどちらでも使用できます。
軽量・小型化
軽量・小型設計によりコストダウンを図っております。
自動ブローオフ機構の採用
内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。
省エネ性の向上
作動にともなう蒸気の自己消費を大幅に削減しました。
面間は、オーダーメイドで製作できます。
用途
蒸気輸送管専用
高温・高圧用の蒸気輸送管に適しています。
寸法・重量
寸法・重量
ねじ込・ソケットタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 70 | 60 | 52 | 45 | 1.0 |
| 20 | |||||
| 25 | 75 | 65 | 56 | 1.2 | |
フランジタイプ
| 呼び径(A) | 寸法(mm) | 重量(kg) | ||||||||
| L | H1 | H2 | W | JIS(FF,RF) | ASME/JPI(RF) | |||||
| 10K,16K | 20K | 30K,40K | 150lb | 300lb | 600lb | |||||
| 15 | 140 | 60 | 52 | 45 | 2.6 | 2.8 | 4.0 | 2.6 | 3.1 | 3.2 |
| 20 | 165 | 3.1 | 3.3 | 4.4 | 3.1 | 4.0 | 4.2 | |||
| 25 | 175 | 4.2 | 4.5 | 5.6 | 4.2 | 5.5 | 5.7 | |||
仕様
| 型 式 | 接続 |
最高使用圧力 PMO(MPa) |
最高作動差圧 |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| S55H |
ねじ込 Rc,NPT |
15 | 4.6 | 4.6 | 425 |
炭素鋼 A105 |
| 20 | ||||||
| 25 | ||||||
| S55HF |
フランジ FF,RF |
15 | ||||
| 20 | ||||||
| 25 | ||||||
| S55HW |
ソケット SW |
15 | ||||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K,30K,40K ASME/JPI 150lb,300lb,600lb
●最高許容圧力(PMA) : 4.6MPa PMAは耐圧部 (本体)が許容される圧力です。
●最高許容温度 (TMA) : 425℃ TMAは耐圧部 (本体) が許容される温度です。

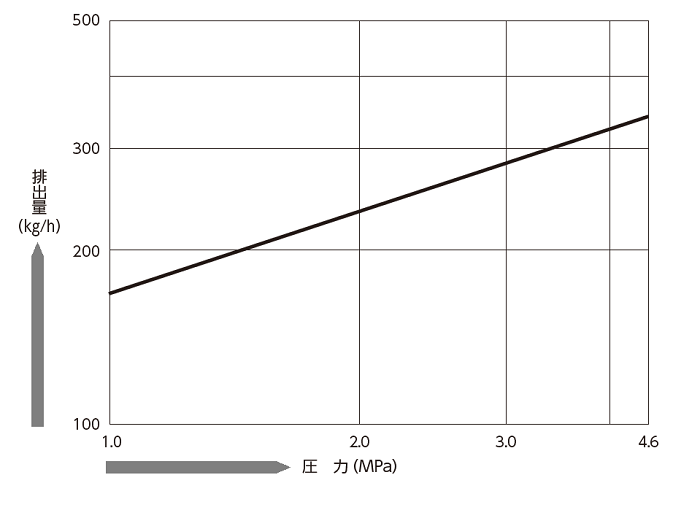

流量
部品構成
S55H
| 部品No. | 部品名 | Cover Unit | Screen Unit |
|---|---|---|---|
| 1 | Body | ||
| 2 | Cover | △ | |
| 4 | Disc | ||
| 5 | Cap | ||
| 7 | Screen | △ | |
| 8 | Plug | ||
| 11 | Gasket (Cap) | ||
| 14 | Gasket (Plug) | △ | |
| 15 | Bi-Metal | ||
| 37 | Name Plate | △ | |
| 38 | Stopper Ring |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
特長・性能
垂直取付・水平取付のどちらでも使用できます。
軽量・小型化
軽量・小型設計によりコストダウンを図っております。
自動ブローオフ機構の採用
内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。
省エネ性の向上
作動にともなう蒸気の自己消費を大幅に削減しました。
面間は、オーダーメイドで製作できます。
用途
蒸気輸送管専用
高温・高圧用の蒸気輸送管に適しています。
寸法・重量
ねじ込・ソケットタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 70 | 60 | 52 | 45 | 1.0 |
| 20 | |||||
| 25 | 75 | 65 | 56 | 1.2 | |
フランジタイプ
| 呼び径(A) | 寸法(mm) | 重量(kg) | ||||||||
| L | H1 | H2 | W | JIS(FF,RF) | ASME/JPI(RF) | |||||
| 10K,16K | 20K | 30K,40K | 150lb | 300lb | 600lb | |||||
| 15 | 140 | 60 | 52 | 45 | 2.6 | 2.8 | 4.0 | 2.6 | 3.1 | 3.2 |
| 20 | 165 | 3.1 | 3.3 | 4.4 | 3.1 | 4.0 | 4.2 | |||
| 25 | 175 | 4.2 | 4.5 | 5.6 | 4.2 | 5.5 | 5.7 | |||
| 型 式 | 接続 |
最高使用圧力 PMO(MPa) |
最高作動差圧 |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| S55H |
ねじ込 Rc,NPT |
15 | 4.6 | 4.6 | 425 |
炭素鋼 A105 |
| 20 | ||||||
| 25 | ||||||
| S55HF |
フランジ FF,RF |
15 | ||||
| 20 | ||||||
| 25 | ||||||
| S55HW |
ソケット SW |
15 | ||||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K,30K,40K ASME/JPI 150lb,300lb,600lb
●最高許容圧力(PMA) : 4.6MPa PMAは耐圧部 (本体)が許容される圧力です。
●最高許容温度 (TMA) : 425℃ TMAは耐圧部 (本体) が許容される温度です。
