ボールフロート式 | Gシリーズ
スチームトラップ ボールフロート式 | Gシリーズ

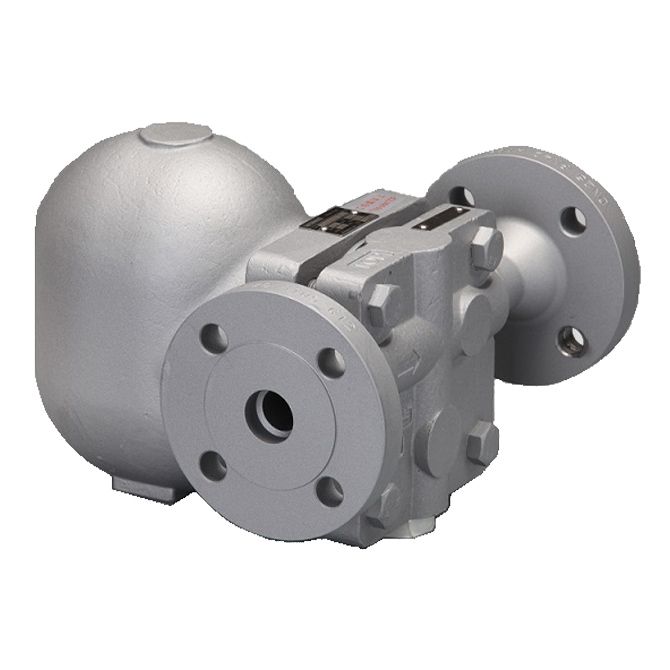

GTH12型
ステンレス可
特長・性能・用途
特長・性能
シール性や耐久性に優れる
SCCV機構を採用しているので、シール性や耐久性に優れています。
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。本体・内部とも耐久性に優れた材料を使用しております。
大幅な立上がり時間の短縮が行える
飽和温度追随型のエアベントの採用により、通気初期のエアや低温復水を自動的に排出し、大幅な立上がり時間の短縮が行えます。
また、空気障害、蒸気障害に対処します。復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
配管から取り外すことなくメンテナンスが行えます。
※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
高温・中高圧域の蒸気輸送管及び機器装置に適しています。
寸法・重量
寸法・重量

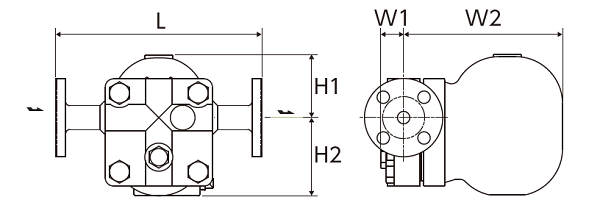

フランジタイプ
| 呼び径(A) | 寸法(mm) | 重量(kg) | |||||||
| L | H1 | H2 | W1 | W2 | JIS(FF) | JIS(RF) | ASME/JPI(RF) | ||
| 10K,16K,20K | 30K,40K | 150lb,300lb | 600lb | ||||||
| 15 | 250 | 75 | 95 | 30 | 195 | 12.7 | 14.0 | 12.7 | 14.0 |
| 20 | 13.5 | 14.2 | 13.5 | 14.2 | |||||
| 25 | 14.0 | 15.2 | 14.0 | 15.2 | |||||
※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

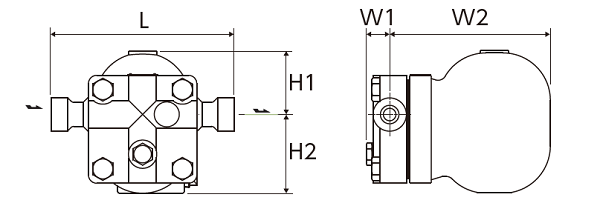

ソケットタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
||||
| L | H1 | H2 | W1 | W2 | ||
| 15 | 220 | 75 | 95 | 30 | 195 | 11.5 |
| 20 | 11.6 | |||||
| 25 | 11.7 | |||||
仕様
| 型 式 | 接続 |
最高使用圧力 PMO(MPa) |
最高作動差圧 ⊿PMX(MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| GTH12-5F | フランジ FF,RF* |
15 | 3.2 | 0.5 | 400 |
鋳鋼 SCPH2/WCB |
| 20 | ||||||
| 25 | ||||||
| GTH12-16F | 15 | 1.6 | ||||
| 20 | ||||||
| 25 | ||||||
| GTH12-25F | 15 | 2.5 | ||||
| 20 | ||||||
| 25 | ||||||
| GTH12-32F | 15 | 3.2 | ||||
| 20 | ||||||
| 25 | ||||||
| GTH12-45F | 15 | 5.0 | 4.5 | 425 | ||
| 20 | ||||||
| 25 | ||||||
| GTH12-5W |
ソケット SW |
15 | 3.2 | 0.5 | 400 | |
| 20 | ||||||
| 25 | ||||||
| GTH12-16W | 15 | 1.6 | ||||
| 20 | ||||||
| 25 | ||||||
| GTH12-25W | 15 | 2.5 | ||||
| 20 | ||||||
| 25 | ||||||
| GTH12-32W | 15 | 3.2 | ||||
| 20 | ||||||
| 25 | ||||||
| GTH12-45W | 15 | 5.0 | 4.5 | 425 | ||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K,30K,40K ASME/JPI 150lb,300lb,600lb
●最高許容圧力(PMA):3.2MPa (GTH12-45は5.0MPa)
●最高許容温度(TMA):400℃ (GTH12-45は425℃)
●最高許容背圧(PMOB):入口側圧力の90％
※本体材質はASTM材(WCB)及び、合金鋼(F11)での製作も可能です。
※トラップ入出口逆方向タイプの製作も可能です。
※32A、40A、50Aもオーダーメイドで製作可能です。

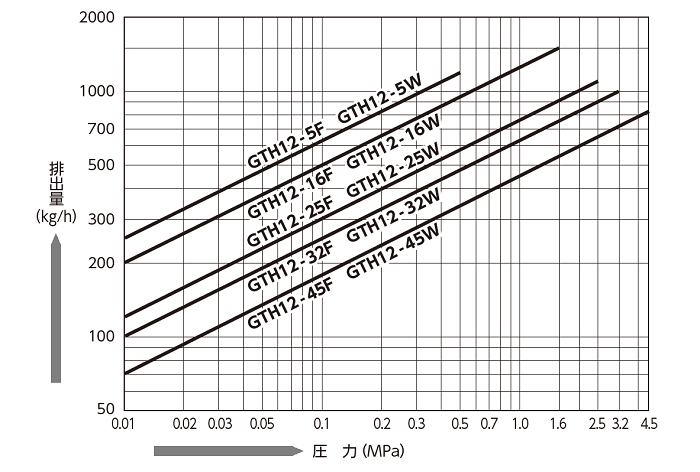

流量
配管例
■関連製品 参考型式
Y型ストレーナ YM1
エアベント AT9N
部品構成
GTH12
| 部品No. | 部品名 | B-Kit | C-Kit | Valve Unit | Air Vent Unit |
|---|---|---|---|---|---|
| 1 | Body | ||||
| 2 | Cover | ||||
| 3 | Float | ○ | □ | △ | |
| 4 | Lever | ○ | □ | △ | |
| 5 | Valve Seat | ○ | □ | △ | |
| 6 | Gasket (Valve Seat) | ○ | □ | △ | |
| Gasket (AirVent Seat) | ○ | △ | |||
| 7 | Valve | ○ | □ | △ | |
| 8 | Spring | ○ | □ | △ | |
| 9 | Pin | ○ | □ | △ | |
| 10 | Bracket | ○ | □ | △ | |
| 11 | Set Bolt | ○ | □ | △ | |
| 12 | Gasket (Cover) | ○ | □ | ||
| 13 | Bolt | ○ | □ | ||
| 17 | AirVent | ○ | △ | ||
| 19 | Screen | ||||
| 21 | Name Plate | ||||
| 22 | Rivet | ||||
| 23 | Flange / Coupling | ||||
| 24 | Plate | ||||
| 35 | Plug (Body) | ||||
| 36 | Plug (Cover) | ||||
| 37 | Gasket (Plug) |
| B-Kit | フロート付き内部ユニット一式 |
| C-Kit | カバーガスケット付きバルブユニット一式 |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
