スチームトラップ

ボールフロート式 | Gシリーズ

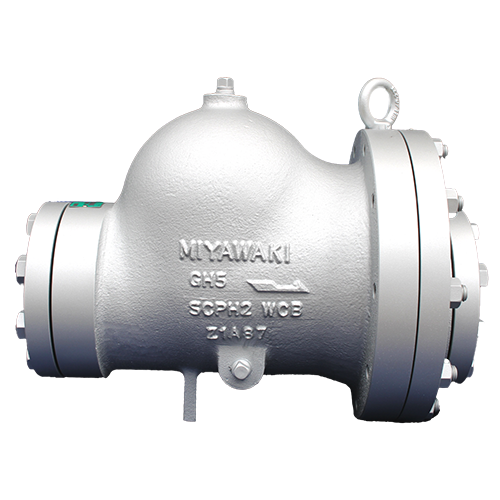

スチームトラップ ボールフロート式 | Gシリーズ　GH5型

スチームトラップ ボールフロート式 | Gシリーズ

GH5型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可

ステンレス可

スチームトラップ ボールフロート式 | Gシリーズ　GH5型
よくあるお問合せ
取扱説明書ダウンロード

特長・性能・用途

特長・性能

  • 小型で大きな排出能力

    複座平衡弁方式により、小型で大きな排出能力を発揮します。

  • 空気障害・蒸気障害に対応

    飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。

  • メンテナンスが容易

    カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。

  • 復水回収にも対応

    背圧許容度が高く、復水回収でも使用することが可能です。



用途

プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。

寸法・重量

寸法・重量

フランジタイプ






呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W
50 340 200 115 270 50.0





コネクションフランジ付




呼び径

(A)

 フランジ規格

L寸法

 (mm)

 H1 H2 W

重量

(kg)
50 JIS
10K,16K,20K		 550 200 115 270 63.0
ASME/JPI
150lb,300lb
65 JIS
10K,16K,20K		 570 63.0
ASME/JPI
150lb,300lb		 580 66.0
80 JIS
10K,16K,20K		 570 66.0

ASME/JPI
150lb,300lb

 580 70.0
100

JIS
10K,16K,20K

 600 70.0

ASME/JPI
150lb,300lb

 620 80.0

仕様

型 式 接続

最高使用圧力

PMO (MPa)

 最高作動差圧
⊿PMX (MPa)		 最高使用温度
TMO(℃)		 本体材質
方式 呼び径(A)
GH5-10

フランジ

RF*1

 50 1.0 1.0 400

鋳鋼
SCPH2/WCB
GH5-16 1.6 1.6
GH5-21 2.1 2.1
GH5-10R

フランジ

FF,RF*2

 50・65・80・100 1.0 1.0
GH5-16R 1.6 1.6
GH5-21R 2.1 2.1

*1 取り得るフランジ規格　ASME/JPI 300lb
*2 取り得るフランジ規格   JIS 10K,16K,20K    ASME/JPI 150lb,300lb

●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。

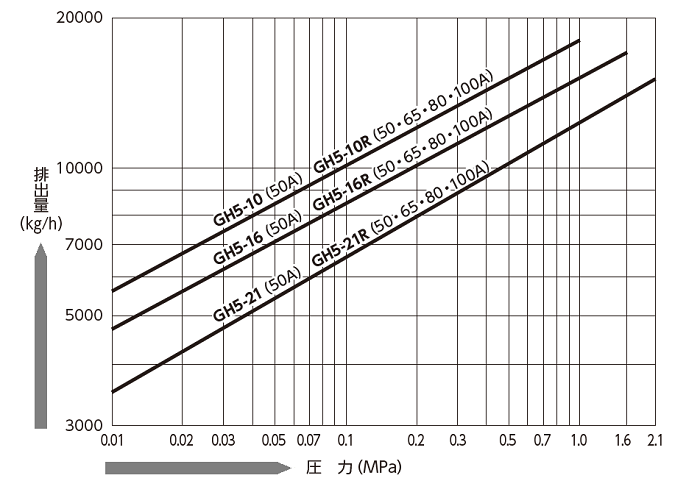

流量

●この排出線図は飽和温度より6℃低い復水の排出量をあらわします。

部品構成

GH5型

C-72_A02651-02 GH5-10.png

GH5-R型 (コネクションフランジ付)

C-73_A02701-03 GH5-10R.png





部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
1 Body
2 Cover
3 Float 〇
4 Lever 〇 □
5 Valve Seat 〇 □
6 Valve 〇 □
7

Holder

 〇 □
8 Lever Nut 〇 □
9 Nut 〇 □
10 Connector 〇 □
11 Nut 〇 □
12 Guide Wing 〇 □
13 Pin 〇 □
14 Baffle Plate 〇 □
15 Nut (Float) 〇 □
16 Gasket (Holder) 〇 □
17 Gasket (Cover) 〇 □
18 Bolt (Holder) 〇 □
19 Bolt (Cover) 〇 □
20 Screen       △
21 AirVent (Bi-Metal type) 〇   △
23 Plug
24 Gasket (Connec. Flange)       △
25 Bolt (Conn.Flg)GH5
Bolt ,Nut (Conn,Flg)GH5-R
26 Flange
27 Name Plate
28 Rivet
29 Pipe / Reducer (IN)
30 Flange
31 Pipe / Reducer (OUT)
43 Eyebolt



B-Kit フロート付き内部ユニット一式
C-Kit バルブユニット一式

ダウンロード

＊資料のダウンロードには、会員登録が必要です。

特長・性能

  • 小型で大きな排出能力

    複座平衡弁方式により、小型で大きな排出能力を発揮します。

  • 空気障害・蒸気障害に対応

    飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。

  • メンテナンスが容易

    カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。

  • 復水回収にも対応

    背圧許容度が高く、復水回収でも使用することが可能です。



用途

プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。

寸法・重量

フランジタイプ






呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W
50 340 200 115 270 50.0





コネクションフランジ付




呼び径

(A)

 フランジ規格

L寸法

 (mm)

 H1 H2 W

重量

(kg)
50 JIS
10K,16K,20K		 550 200 115 270 63.0
ASME/JPI
150lb,300lb
65 JIS
10K,16K,20K		 570 63.0
ASME/JPI
150lb,300lb		 580 66.0
80 JIS
10K,16K,20K		 570 66.0

ASME/JPI
150lb,300lb

 580 70.0
100

JIS
10K,16K,20K

 600 70.0

ASME/JPI
150lb,300lb

 620 80.0
型 式 接続

最高使用圧力

PMO (MPa)

 最高作動差圧
⊿PMX (MPa)		 最高使用温度
TMO(℃)		 本体材質
方式 呼び径(A)
GH5-10

フランジ

RF*1

 50 1.0 1.0 400

鋳鋼
SCPH2/WCB
GH5-16 1.6 1.6
GH5-21 2.1 2.1
GH5-10R

フランジ

FF,RF*2

 50・65・80・100 1.0 1.0
GH5-16R 1.6 1.6
GH5-21R 2.1 2.1

*1 取り得るフランジ規格　ASME/JPI 300lb
*2 取り得るフランジ規格   JIS 10K,16K,20K    ASME/JPI 150lb,300lb

●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。



●この排出線図は飽和温度より6℃低い復水の排出量をあらわします。

GH5型

C-72_A02651-02 GH5-10.png

GH5-R型 (コネクションフランジ付)

C-73_A02701-03 GH5-10R.png





部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
1 Body
2 Cover
3 Float 〇
4 Lever 〇 □
5 Valve Seat 〇 □
6 Valve 〇 □
7

Holder

 〇 □
8 Lever Nut 〇 □
9 Nut 〇 □
10 Connector 〇 □
11 Nut 〇 □
12 Guide Wing 〇 □
13 Pin 〇 □
14 Baffle Plate 〇 □
15 Nut (Float) 〇 □
16 Gasket (Holder) 〇 □
17 Gasket (Cover) 〇 □
18 Bolt (Holder) 〇 □
19 Bolt (Cover) 〇 □
20 Screen       △
21 AirVent (Bi-Metal type) 〇   △
23 Plug
24 Gasket (Connec. Flange)       △
25 Bolt (Conn.Flg)GH5
Bolt ,Nut (Conn,Flg)GH5-R
26 Flange
27 Name Plate
28 Rivet
29 Pipe / Reducer (IN)
30 Flange
31 Pipe / Reducer (OUT)
43 Eyebolt



B-Kit フロート付き内部ユニット一式
C-Kit バルブユニット一式
