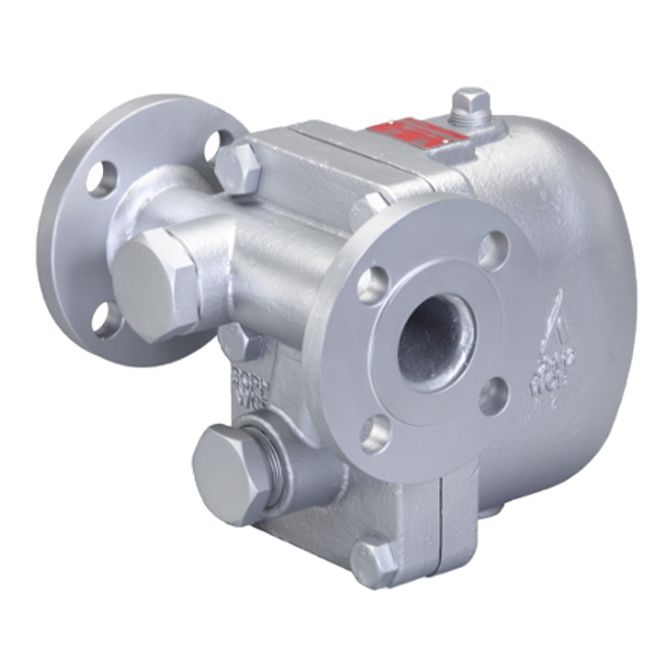

スチームトラップ ボールフロート式 | Gシリーズ　GH40型

スチームトラップ ボールフロート式 | Gシリーズ

GH40型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可

ステンレス可

スチームトラップ ボールフロート式 | Gシリーズ　GH40型
よくあるお問合せ
取扱説明書ダウンロード

特長・性能・用途

特長・性能

  • 立上がり時間の短縮

    通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のエアベントは、空気障害、蒸気障害にも対処します。

  • 中容量～大容量の蒸気プロセスに最適

    復水発生量に応じて弁の開度を調整し、熱交換能力を最大限に発揮させます。

  • 復水回収にも対応

    背圧許容度も高く、復水回収でも使用することが可能です。

  • メンテナンスが容易

    本体・内部共に耐久性に優れた材料を使用しておりますが、万一、トラップが故障しても、本体を配管から取外さずにそのままメンテナンスができます。

  • 優れた排出能力

    複座平衡弁の採用により単弁方式に比べて、大きな排出能力を有しています。



用途

プラント機器、食品機器、染色・クリーニング機器に適しています。

寸法・重量

寸法・重量



フランジタイプ


呼び径(A) フランジ規格 寸法(mm) 重量
(kg)
L H1 H2 W1 W2
40 JIS
(FF,RF)		 10K,16K,20K 230 80 170 60 210 24.0
JIS
(RF)		 30K 27.0
40K 240
ASME/JPI
(RF)		 150lb
300lb		 230 24.0
600lb 250 27.0
50 JIS
(FF,RF)		 10K,16K,20K 230 24.0
JIS
(RF)		 30K 240 27.0
40K 250
ASME/JPI
(RF)		 150lb
300lb		 230 24.0
600lb 270 27.0



ソケットタイプ


呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W1 W2
40 250 80 170 60 210 19.0
50 260

仕様

型 式 接続

最高使用圧力

PMO(MPa)

最大作動圧力差

⊿PMX(MPa)

 最高使用温度
TMO(℃)		 エアベントタイプ 本体材質
方式 呼び径(A)
GH40-2F フランジ
FF,RF*		 40 0.2 0.2 400

バイメタル

鋳鋼

SCPH2/WCB
50
GH40-6F 40 0.6 0.6
50
GH40-10F 40 1.0 1.0
50
GH40-21F 40 2.1 2.1
50
GH40-32F 40 3.2 3.2
50
GH40-2W

ソケット

SW

 40 0.2 0.2
50
GH40-6W 40 0.6 0.6
50
GH40-10W 40 1.0 1.0
50
GH40-21W 40 2.1 2.1
50
GH40-32W 40 3.2 3.2
50

*取り得るフランジ規格  JIS 10K,16K,20K,30K,40K   ASME/JPI 150lb,300lb,600lb

●最高許容圧力(PMA):4.0MPa
●最高許容温度(TMA):400℃
●最高許容背圧(PMOB):入口側圧力の90％

※本体材質は、ASTM材(WCB)での製作も可能です。
●複座平衡弁方式のための実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。

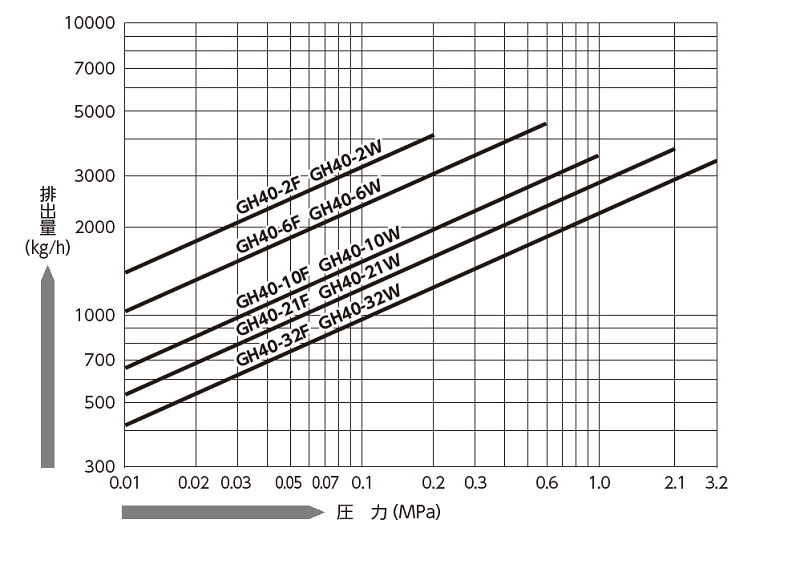

流量


部品構成

GH40

下記は、GH40-2Fの部品構成図です。

A-24_A11630-00-1 GH40-2F_500pix.jpg



部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
1 Body
2 Cover
3 Float 〇
4 Lever 〇 □
5 Holder 〇 □
6 Valve Seat 〇 □
7 Valve Seat 〇 □
8 Valve 〇 □
9 Lever Nut 〇 □
10 Bolt 〇 □
11 Washer 〇 □
12 Pin 〇 □
13 Pin 〇 □
14 Bolt (Holder) 〇 □
15 Nut (Holder) 〇 □
16 Gasket (Holder) 〇 □
17 Shaft 〇 □
18 Split Pin 〇 □
19 U-Nut 〇 □
20 Gasket (Cover) 〇 □
21 Bolt  (Cover) 〇 □
22 Screen       △
23 Plug  (Screen)
24 Gasket (Screen)       △
25 AirVent (Bi-Metal type) 〇   △
26 Plug  (Body)
27 Plug  (Cover)
28 Name Plate
29 Rivet
31 Bolt  (Cover) 〇 □
32 Nut  (Cover) 〇 □
33 Collar 〇 □
34 Flange



B-Kit フロート付き内部ユニット一式
C-Kit バルブユニット一式

ダウンロード

＊資料のダウンロードには、会員登録が必要です。

特長・性能

  • 立上がり時間の短縮

    通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のエアベントは、空気障害、蒸気障害にも対処します。

  • 中容量～大容量の蒸気プロセスに最適

    復水発生量に応じて弁の開度を調整し、熱交換能力を最大限に発揮させます。

  • 復水回収にも対応

    背圧許容度も高く、復水回収でも使用することが可能です。

  • メンテナンスが容易

    本体・内部共に耐久性に優れた材料を使用しておりますが、万一、トラップが故障しても、本体を配管から取外さずにそのままメンテナンスができます。

  • 優れた排出能力

    複座平衡弁の採用により単弁方式に比べて、大きな排出能力を有しています。



用途

プラント機器、食品機器、染色・クリーニング機器に適しています。

寸法・重量



フランジタイプ


呼び径(A) フランジ規格 寸法(mm) 重量
(kg)
L H1 H2 W1 W2
40 JIS
(FF,RF)		 10K,16K,20K 230 80 170 60 210 24.0
JIS
(RF)		 30K 27.0
40K 240
ASME/JPI
(RF)		 150lb
300lb		 230 24.0
600lb 250 27.0
50 JIS
(FF,RF)		 10K,16K,20K 230 24.0
JIS
(RF)		 30K 240 27.0
40K 250
ASME/JPI
(RF)		 150lb
300lb		 230 24.0
600lb 270 27.0



ソケットタイプ


呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W1 W2
40 250 80 170 60 210 19.0
50 260
型 式 接続

最高使用圧力

PMO(MPa)

最大作動圧力差

⊿PMX(MPa)

 最高使用温度
TMO(℃)		 エアベントタイプ 本体材質
方式 呼び径(A)
GH40-2F フランジ
FF,RF*		 40 0.2 0.2 400

バイメタル

鋳鋼

SCPH2/WCB
50
GH40-6F 40 0.6 0.6
50
GH40-10F 40 1.0 1.0
50
GH40-21F 40 2.1 2.1
50
GH40-32F 40 3.2 3.2
50
GH40-2W

ソケット

SW

 40 0.2 0.2
50
GH40-6W 40 0.6 0.6
50
GH40-10W 40 1.0 1.0
50
GH40-21W 40 2.1 2.1
50
GH40-32W 40 3.2 3.2
50

*取り得るフランジ規格  JIS 10K,16K,20K,30K,40K   ASME/JPI 150lb,300lb,600lb

●最高許容圧力(PMA):4.0MPa
●最高許容温度(TMA):400℃
●最高許容背圧(PMOB):入口側圧力の90％

※本体材質は、ASTM材(WCB)での製作も可能です。
●複座平衡弁方式のための実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。


GH40

下記は、GH40-2Fの部品構成図です。

A-24_A11630-00-1 GH40-2F_500pix.jpg



部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
1 Body
2 Cover
3 Float 〇
4 Lever 〇 □
5 Holder 〇 □
6 Valve Seat 〇 □
7 Valve Seat 〇 □
8 Valve 〇 □
9 Lever Nut 〇 □
10 Bolt 〇 □
11 Washer 〇 □
12 Pin 〇 □
13 Pin 〇 □
14 Bolt (Holder) 〇 □
15 Nut (Holder) 〇 □
16 Gasket (Holder) 〇 □
17 Shaft 〇 □
18 Split Pin 〇 □
19 U-Nut 〇 □
20 Gasket (Cover) 〇 □
21 Bolt  (Cover) 〇 □
22 Screen       △
23 Plug  (Screen)
24 Gasket (Screen)       △
25 AirVent (Bi-Metal type) 〇   △
26 Plug  (Body)
27 Plug  (Cover)
28 Name Plate
29 Rivet
31 Bolt  (Cover) 〇 □
32 Nut  (Cover) 〇 □
33 Collar 〇 □
34 Flange



B-Kit フロート付き内部ユニット一式
C-Kit バルブユニット一式

＊資料のダウンロードには、会員登録が必要です。
