スチームトラップ

ボールフロート式 | Gシリーズ

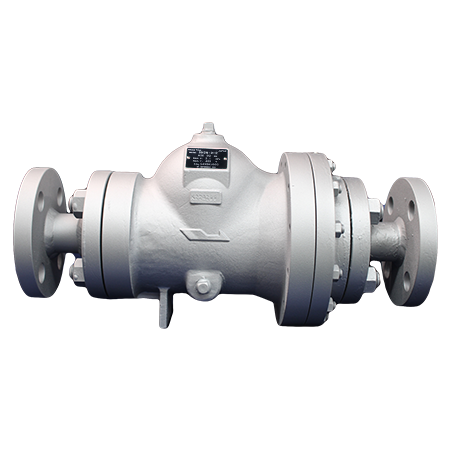

スチームトラップ ボールフロート式 | Gシリーズ　GH3N型

スチームトラップ ボールフロート式 | Gシリーズ

GH3N型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可

ステンレス可

スチームトラップ ボールフロート式 | Gシリーズ　GH3N型
よくあるお問合せ
取扱説明書ダウンロード

特長・性能・用途

特長・性能

  • 小型で大きな排出能力

    複座平衡弁方式により、小型で大きな排出能力を発揮します。

  • 空気障害・蒸気障害に対応

    飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。

  • メンテナンスが容易

    カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。

  • 復水回収にも対応

    背圧許容度が高く、復水回収でも使用することが可能です。



用途

プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。

寸法・重量

寸法・重量

フランジタイプ






呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W
40 275 139 106 212 30.0





コネクションフランジ付




呼び径(A)

 フランジ規格

L寸法

 (mm)

 H1 H2 W

重量

(kg)
25 JIS
10K,16K,20K		 447 139 106 212 38.0
ASME/JPI
150lb,300lb		 457
32 JIS
10K,16K,20K		 447 39.0
ASME/JPI
150lb,300lb		 457
40 JIS
10K,16K,20K		 477 40.0

ASME/JPI
150lb,300lb
50

JIS
10K,16K,20K

 477 41.0

ASME/JPI

150lb,300lb

 487
65

JIS
10K,16K,20K

 507 46.0
ASME/JPI
150lb,300lb		 517
80 JIS
10K,16K,20K		 507 50.0
ASME/JPI
150lb,300lb		 517

仕様

型 式 接続

最高使用圧力

PMO (MPa)

 最高作動差圧
⊿PMX (MPa)		 最高使用温度
TMO(℃)		 本体材質
方式 呼び径(A)
GH3N-10

フランジ

RF*1

 40 1.0 1.0 400

鋳鋼

SCPH2/WCB
GH3N-16 1.6 1.6
GH3N-21 2.1 2.1
GH3N-10R

フランジ

FF,RF*2

 40・50・65・80 1.0 1.0
GH3N-16R 25・32・40・50・65・80 1.6 1.6
GH3N-21R 25・32・40・50・65・80 2.1 2.1

*1 取り得るフランジ規格　ASME/JPI 300lb
*2 取り得るフランジ規格   JIS 10K,16K,20K    ASME/JPI 150lb,300lb

●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。

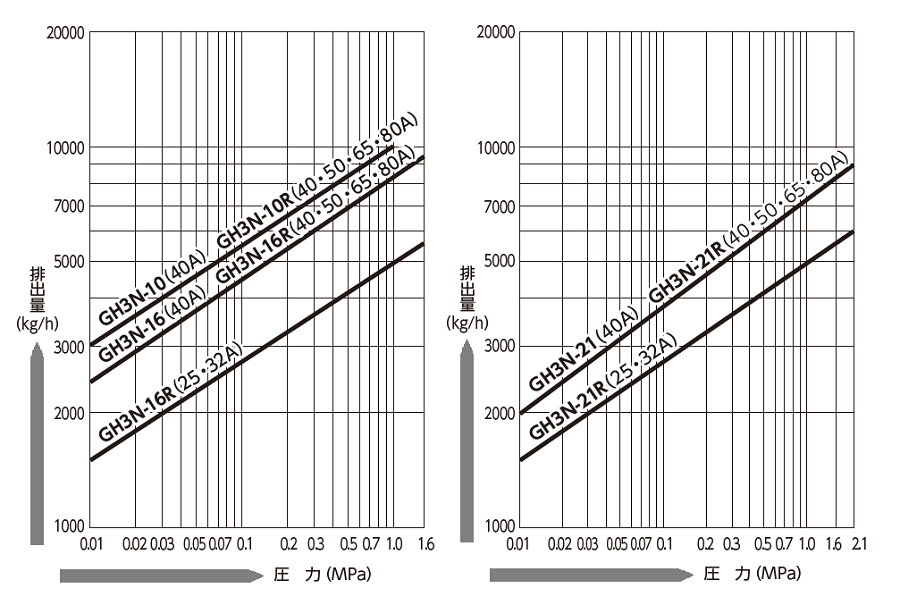

流量

●この排出線図は飽和温度より6℃低い復水の排出量をあらわします。

部品構成

GH3N型

A-22_A14310-01 GH3N-10_500pix.jpg



GH3N-R型（コネクションフランジ付）

A-23_A13900-02 GH3N-10R_500pix.jpg



部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
1 Body
2 Cover
3 Float 〇
4 Lever 〇 □
5 Valve Seat 〇 □
6 Valve 〇 □
7 Holder 〇 □
8 Lever Nut 〇 □
9 Nut 〇 □
10 Connector 〇 □
11 Nut 〇 □
12 Guide Wing 〇 □
13 Pin 〇 □
14 Baffle Plate 〇 □
15 Nut (Float) 〇 □
16 Gasket (Holder) 〇 □
17 Gasket (Cover) 〇 □
18 Bolt (Holder) 〇 □
19 Bolt /Nut (Cover) 〇 □
20 Screen       △
21 AirVent (Bi-Metal type) 〇   △
23 Plug
24 Gasket (Connec. Flange)       △
25 Bolt (Conn.Flg) GH3N
Bolt ,Nut (Conn.Flg) GH3N-R
26 Flange
27 Name Plate
28 Rivet
29 Pipe / Reducer (IN)
30 Flange
31 Pin 〇 □
32 Stopper 〇 □
33 Pipe / Reducer (OUT)



B-Kit フロート付き内部ユニット一式
C-Kit バルブユニット一式
