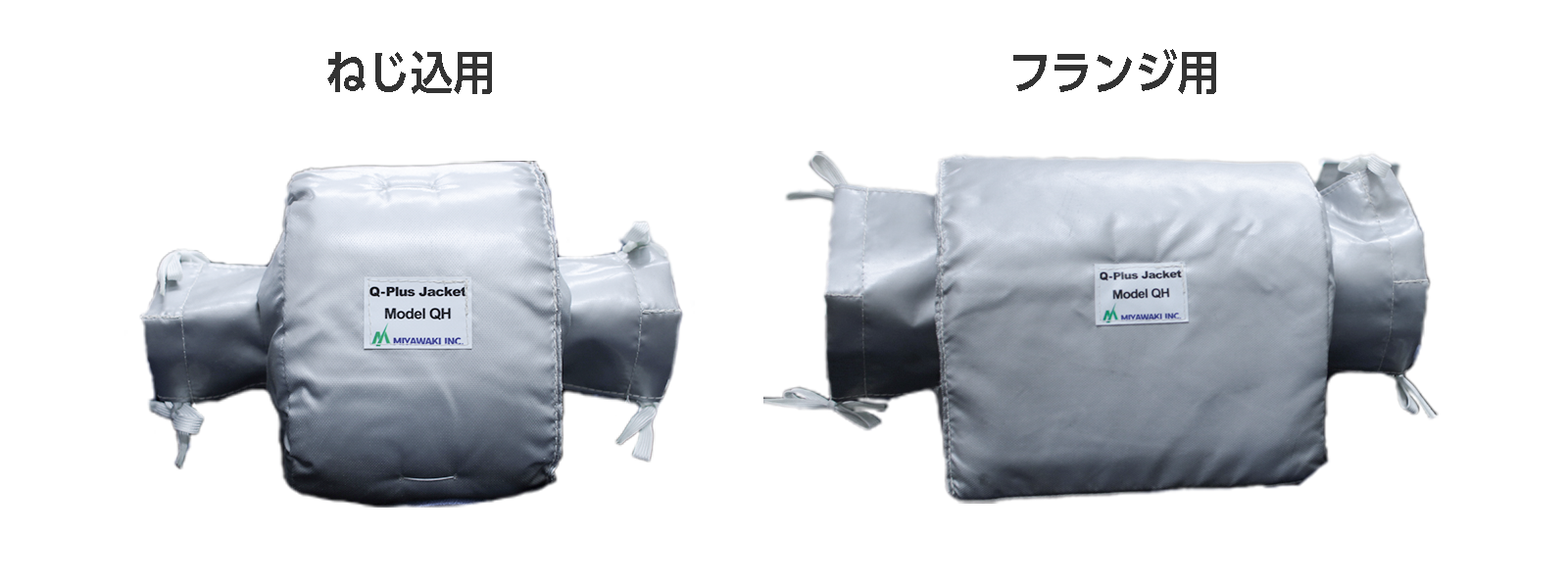

GC1N型
特長・性能・用途
特長・性能
省エネ設計(オリフィス自己調節式の連続排出フロート型)
高精度研磨フロートの使用により、高いシール性能を実現、蒸気ロスを抑えます。
自動ブローオフ機構(バイメタル内蔵)
通気初期のエアや低温復水を自動排出します。
ステンレス製
バイメタルを除く全ての部品は腐食に強いステンレス製で耐久性に優れています。
コンパクト設計
部品点数が少なく、保守点検が簡単に行えます。
用途
蒸気輸送管・スチームトレース等に適しています。
寸法・重量
寸法・重量
ねじ込タイプ
呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
L | H1 | H2 | W | ||
15 | 127 | 15 | 75 | 86 | 1.8 |
20 | 136 | 1.9 | |||
25 | 140 | 2.0 |
フランジタイプ
呼び径(A) | 寸法(mm) | 重量(kg) | ||||||
L | H1 | H2 | W | JIS(FF) | JIS(RF) | ASME/JPI(RF) | ||
10K,16K | 20K | 150lb | 300lb | |||||
15 | 175 | 14 | 77 | 86 | 3.3 | 3.5 | 2.9 | 3.3 |
20 | 195 | 3.8 | 4.0 | 3.5 | 4.5 | |||
25 | 215 | 5.0 | 5.3 | 4.2 |
5.3 |
ソケットタイプ
呼び径(A) | 寸法(mm) | 重量 (kg) |
||||||
L | H1 | H2 | W | D | C | h | ||
15 | 127 | 15 | 75 | 86 | 36 | 22.2 | 15 | 1.8 |
20 | 136 | 41 | 27.7 | 1.9 | ||||
25 | 140 | 50 | 34.5 |
2.0 |
※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。
仕様
型 式 | 接続 | 最高使用圧力 PMO(MPa) |
最高作動差圧 ⊿PMX(MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
方式 | 呼び径(A) | |||||
GC1N-10 | ねじ込 Rc,NPT |
15 |
1.0 |
1.0 | 350 | ステンレス鋳鋼 SCS13A/CF8 |
20 | ||||||
25 | ||||||
GC1N-16 | 15 | 1.6 | 1.6 | |||
20 | ||||||
25 | ||||||
GC1N-21 | 15 | 2.1 | 2.1 | |||
20 | ||||||
25 | ||||||
GC1N-10F |
フランジ FF,RF* |
15 | 1.0 | 1.0 | ||
20 | ||||||
25 | ||||||
GC1N-16F | 15 | 1.6 | 1.6 | |||
20 | ||||||
25 | ||||||
GC1N-21F | 15 | 2.1 | 2.1 | |||
20 | ||||||
25 | ||||||
GC1N-10W |
ソケット SW |
15 | 1.0 | 1.0 | ||
20 | ||||||
25 | ||||||
GC1N-16W | 15 | 1.6 | 1.6 | |||
20 | ||||||
25 | ||||||
GC1N-21W | 15 | 2.1 | 2.1 | |||
20 | ||||||
25 |
*取り得るフランジ規格 JIS 10K,16K,20K ASME/JPI 150lb,300lb
●最高許容圧力(PMA):2.1MPa PMAは、耐圧部(本体)が許容される圧力です。
●最高許容温度(TMA):350℃ TMAは、耐圧部(本体)が許容される温度です。
●最小作動差圧(⊿PMN):0.01MPa ⊿PMNは、トラップの入口-出口間の最小作動差圧です。
流量
配管例
GC1N 水平取付
部品構成
GC1N
部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Valve Unit | Bi-Metal Unit |
---|---|---|---|---|---|---|
1 | Body | |||||
2 | Bottom Cover | ◎ | ||||
3 | Float | ◎ | 〇 | □ | △ | |
4 | Valve Seat | ◎ | 〇 | □ | △ | |
5 | Gasket (Valve Seat) | ◎ | 〇 | □ | △ | |
6 | Bi-Metal | ◎ | 〇 | △ | ||
7 | Screw | ◎ | 〇 | △ | ||
8 | Screen | ◎ | ||||
9 | Gasket (Cover) | ◎ | 〇 | □ | ||
10 | Bolt | ◎ | 〇 | □ | ||
11 | Name Plate | |||||
12 | Rivet | |||||
14 | Collar | ◎ | 〇 | □ |
A-Kit | ボトムカバー付き内部ユニット一式 |
B-Kit | 内部ユニット一式 |
C-Kit | カバーガスケット付きバルブユニット一式 |
