G3N型
特長・性能・用途
特長・性能
小型で大きな排出能力
複座平衡弁方式により、小型で大きな排出能力を発揮します。
大幅な立ち上がり時間の短縮
ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。(G3N/G5型)
メンテナンスが容易
カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。
復水回収にも対応
背圧許容度が高く、復水回収でも使用することが可能です。
用途
プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。
寸法・重量
寸法・重量
フランジタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 40 | 265 | 140 | 95 | 198 | 22.0 |
コネクションフランジ付
|
呼び径(A) |
フランジ規格 |
寸法(mm) |
重量 (kg) |
|||
| L | H1 | H2 | W | |||
| 25 | JIS 10K,16K,20K | 427 | 140 | 95 | 198 | 27.0 |
| ASME/JPI 150lb,300lb | 437 | 27.5 | ||||
| 32 |
JIS 10K,16K.20K |
427 | 27.5 | |||
| ASME/JPI 150lb,300lb | 437 | 28.0 | ||||
| 40 |
JIS 10K,16K,20K |
437 | 28.0 | |||
| ASME/JPI 150lb,300lb | 30.0 | |||||
| 50 |
JIS 10K,16K,20K |
457 | 29.0 | |||
|
ASME/JPI 150lb,300lb |
467 | 31.0 | ||||
| 65 |
JIS 10K,16K,20K |
487 | 36.0 | |||
|
ASME/JPI 150lb,300lb |
497 | |||||
| 80 | JIS 10K,16K,20K | 487 | 41.0 | |||
| ASME/JPI 150lb,300lb | 497 | |||||
仕様
| 型 式 | 接続 |
最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| G3N-10 |
フランジ FF*1 |
40 | 1.0 | 1.0 | 235 |
ダクタイル鋳鉄 FCD450 |
| G3N-16 | 1.6 | 1.6 | ||||
| G3N-10R |
フランジ |
40・50・65・80 | 1.0 | 1.0 | ||
| G3N-16R | 25・32・40・50・65・80 | 1.6 | 1.6 | |||
*1 取り得るフランジ規格 JIS 10K,16K
*2 取り得るフランジ規格 JIS 10K,16K,20K ASME/JPI 150lb,300lb
●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。

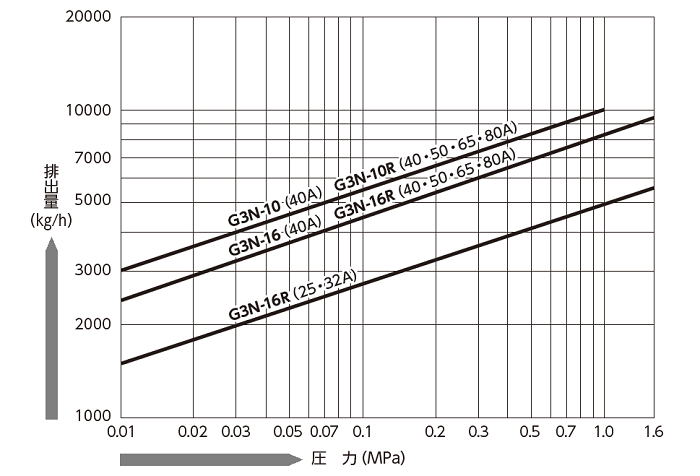

流量
部品構成
G3N型
G3N-R型（コネクションフランジ付）
| 部品No. | 部品名 | B-Kit | C-Kit | Air Vent Unit | Screen Unit |
|---|---|---|---|---|---|
| 1 | Body | ||||
| 2 | Cover | ||||
| 3 | Float | 〇 | |||
| 4 | Lever | 〇 | □ | ||
| 5 | Valve Seat | 〇 | □ | ||
| 6 | Valve | 〇 | □ | ||
| 7 | Holder | 〇 | □ | ||
| 8 | Lever Nut | 〇 | □ | ||
| 9 | Nut | 〇 | □ | ||
| 10 | Connector | 〇 | □ | ||
| 11 | Nut | 〇 | □ | ||
| 12 | Guide Wing | 〇 | □ | ||
| 13 | Pin | 〇 | □ | ||
| 14 | Baffle Plate | 〇 | □ | ||
| 15 | Nut (Float) | 〇 | □ | ||
| 16 | Gasket (Holder) | 〇 | □ | ||
| 17 | Gasket (Cover) | 〇 | □ | ||
| 18 | Bolt (Holder) | 〇 | □ | ||
| 19 | Bolt (Cover) | 〇 | □ | ||
| 20 | Screen | △ | |||
| 21 | AirVent (Diaphragm H type) | 〇 | △ | ||
| 22 | Bush | ||||
| 23 | Plug | ||||
| 24 | Gasket (Connec. Flange) | △ | |||
| 25 | Bolt (Connec. Flange) | ||||
| 26 | Flange | ||||
| 27 | Name Plate | ||||
| 28 | Rivet | ||||
| 29 | Pipe / Reducer (IN) | ||||
| 30 | Flange | ||||
| 31 | Pin | 〇 | □ | ||
| 32 | Stopper | 〇 | □ | ||
| 33 | Pipe / Reducer (OUT) |
| B-Kit | フロート付き内部ユニット一式 |
| C-Kit | バルブユニット一式 |
