ボールフロート式 | Gシリーズ
スチームトラップ ボールフロート式 | Gシリーズ

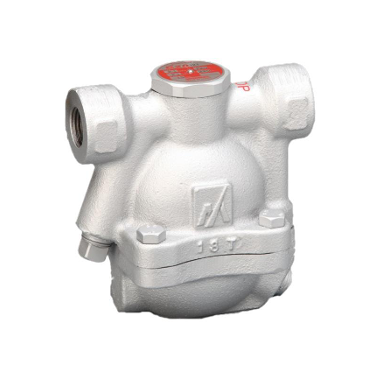

G20N型
特長・性能・用途
特長・性能
蒸気プロセスラインに最適
復水（ドレン）発生量に応じて弁の開度を調整するため、一次側に復水を溜めることなく、連続排出します。
立上がり時間の短縮
通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のダイヤフラム式エアベントは、空気障害、蒸気障害にも対処します。
省エネ設計
高精度研磨フロート及び３点支持機構によって、極少復水時であっても、高いシール性を実現し蒸気ロスを抑えます。
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
用途
食品機器、クリーニング機器、空調機器等に適しています。
寸法・重量
寸法・重量
ねじ込タイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 120 | 24 | 105 | 82 | 2.5 |
| 20 | |||||
| 25 | 107 | 2.6 | |||
フランジタイプ
| 呼び径(A) | フランジ規格 | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | |||
| 15 | JIS(FF,RF) 10K,16K, 20K |
150 | 24 | 105 | 82 | 3.8 |
| ASME/JPI(RF) 150lb |
145 | 3.5 | ||||
| ASME/JPI(RF) 300lb |
150 | 3.8 | ||||
| 20 | JIS(FF,RF) 10K,16K, 20K |
150 | 4.2 | |||
| ASME/JPI(RF) 150lb |
145 | 3.9 | ||||
| 25 | JIS(FF,RF) 10K,16K, 20K |
160 | 5.3 | |||
| ASME/JPI(RF) 150lb |
157 | 4.6 | ||||
仕様
| 型 式 | 接続 | 最高使用圧力 PMO(MPa) |
最高作動差圧 ⊿PMX(MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| G20N-3 | ねじ込 Rc,NPT |
15 |
0.3 |
0.3 | 220 |
ダクタイル鋳鉄 FCD450 |
| 20 | ||||||
| 25 | ||||||
| G20N-8 | 15 | 0.8 | 0.8 | |||
| 20 | ||||||
| 25 | ||||||
| G20N-21 | 15 | 2.1 | 2.1 | |||
| 20 | ||||||
| 25 | ||||||
| G20N-3F |
フランジ FF,RF* |
15 | 0.3 | 0.3 | ||
| 20 | ||||||
| 25 | ||||||
| G20N-8F | 15 | 0.8 | 0.8 | |||
| 20 | ||||||
| 25 | ||||||
| G20N-21F | 15 | 2.1 | 2.1 | |||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K ASME/JPI 150lb,300lb 但し20A、25AのASME/JPI300lbは製作不可。
●最高許容圧力(PMA):2.1MPa PMAは、耐圧部（本体）が許容される圧力です。
●最高許容温度(TMA):220℃ TMAは、耐圧部（本体）が許容される温度です。
●最高許容背圧(PMOB):入口側圧力の90％

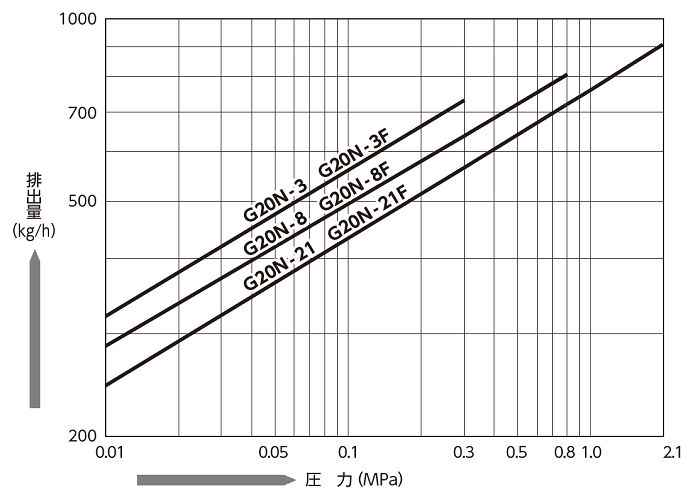

流量
●この排出量線図は飽和温度より6℃低い復水の排出量をあらわします。

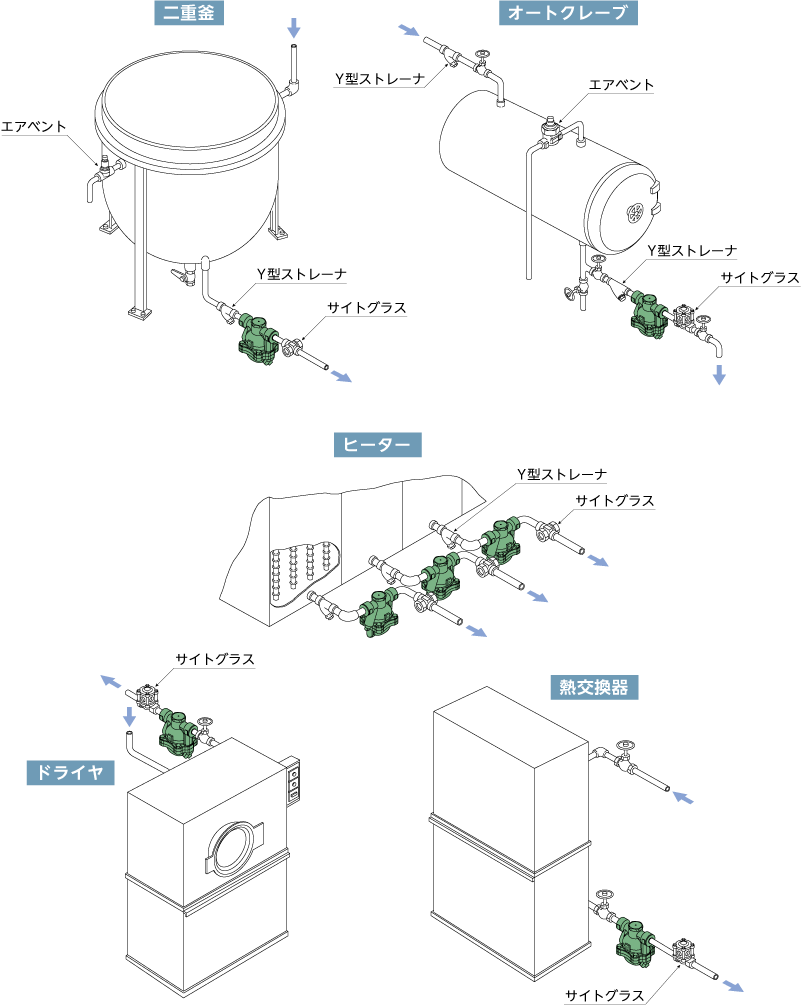

配管例
■関連製品 参考型式
Y型ストレーナ YM1
サイトグラス TS1 T3
エアベント AT9N
部品構成
G20N
| 部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Valve Unit | Air Vent Unit |
|---|---|---|---|---|---|---|
| 1 | Body | |||||
| 2 | Bottom Cover | ◎ | ||||
| 3 | Float | ◎ | 〇 | □ | △ | |
| 4 | Valve Seat | ◎ | 〇 | □ | △ | |
| 5 | Gasket (Valve Seat) | ◎ | 〇 | □ | △ | |
| Gasket (AirVent Seat) | ◎ | 〇 | △ | |||
| 6 | AirVent Plug | |||||
| 7 | Gasket (AirVent Plug) | ◎ | 〇 | △ | ||
| 8 | Screen | |||||
| 9 | Gasket (Cover) | ◎ | 〇 | □ | ||
| 10 | Bolt | ◎ | 〇 | □ | ||
| 11 | Screen Plug | |||||
| 12 | Valve Holder | ◎ | 〇 | |||
| 13 | AirVent (Diaphragm H type) | ◎ | 〇 | △ | ||
| 14 | Nut | ◎ | 〇 | △ | ||
| 15 | Plug | ◎ | ||||
| 16 | Name Plate | |||||
| 17 | Rivet | |||||
| 18 | Protector | ◎ | 〇 | △ |
| A-Kit | ボトムカバー付き内部ユニット一式 |
| B-Kit | 内部ユニット一式 |
| C-Kit | カバーガスケット付きバルブユニット一式 |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
