ボールフロート式 | Gシリーズ
スチームトラップ ボールフロート式 | Gシリーズ

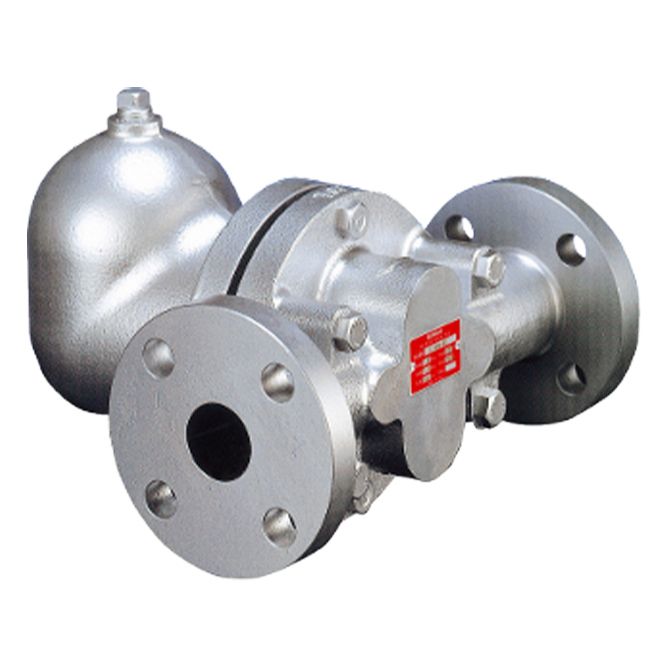

G15N型
特長・性能・用途
特長・性能
大幅な立ち上がり時間の短縮
ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。
小型で大きな排出能力
複座平衡弁方式により、小型で大きな排出能力を発揮します。
メンテナンスが容易
カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。
複座平衡弁方式により、小型で大きな排出能力を発揮します。
用途
プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。
寸法・重量
寸法・重量
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
||||
| L | H1 | H2 | W1 | W2 | ||
| 32 | 300 | 130 | 90 | 30 | 230 | 20.0 |
| 40 | ||||||
| 50 | ||||||
仕様
| 型 式 | 接続 |
最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO (℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| G15N-5 | フランジ FF,RF* |
32 | 0.5 | 0.5 | 220 |
鋳鉄 FC250 |
| 40 | ||||||
| 50 | ||||||
| G15N-10 | 32 | 1.0 | 1.0 | |||
| 40 | ||||||
| 50 | ||||||
| G15N-13 | 32 | 1.3 | 1.3 | |||
| 40 | ||||||
| 50 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K ASME/JPI 150lb,300lb 但し50AのASME/JPI 300lbは製作不可。
●PMA:1.6MPa、TMA:220℃
●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。

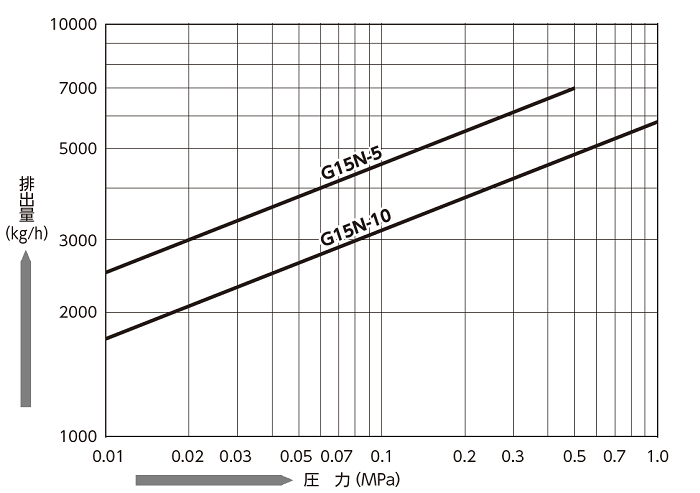

流量
部品構成
G15N
| 部品No. | 部品名 | B-Kit | C-Kit | Air Vent Unit |
|---|---|---|---|---|
| 1 | Body | |||
| 2 | Cover | |||
| 3 | Float | 〇 | □ | |
| 4 | Lever | 〇 | □ | |
| 5 | Valve | 〇 | □ | |
| 6 | Holder | 〇 | □ | |
| 7 | Connector | 〇 | □ | |
| 8 | Guide Wing | 〇 | □ | |
| 9 | Pin | 〇 | □ | |
| 10 | Pin | 〇 | □ | |
| 11 | Pin | 〇 | □ | |
| 12 | Baffle Plate | 〇 | □ | |
| 13 | Valve Shaft | 〇 | □ | |
| 14 | U-Nut | 〇 | □ | |
| 15 | AirVent (Diaphragm H type) | 〇 | △ | |
| 29 | Screen | |||
| 30 | Bolt | |||
| 31 | Bolt | 〇 | □ | |
| 32 | Bolt | 〇 | □ | |
| 33 | Gasket (Cover) | 〇 | □ | |
| 34 | Gasket (Holder) | 〇 | □ | |
| 35 | Name Plate | |||
| 36 | Rivet | |||
| 37 | Plug | |||
| 38 | Bolt | 〇 | □ | |
| 39 | Spring Pin 3×16 | |||
| 40 | Split Pin | 〇 | □ | |
| 41 | Collar | 〇 | □ | |
| 42 | Disc Spring | 〇 | □ | |
| 45 | Valve Spacer | 〇 | □ | |
| 46 | Spring Pin 2×8 | 〇 | □ |
| B-Kit | フロート付き内部ユニット一式 |
| C-Kit | バルブユニット一式 |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
