G12N型
特長・性能・用途
特長・性能
大幅な立ち上がり時間の短縮
ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。
シール性や耐久性に優れる
SCCV機構を採用しているので、シール性や耐久性に優れています。
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。
メンテナンスが容易
カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。
寸法・重量
寸法・重量
|
呼び径(A) |
寸法(mm) | 重量 (kg) |
||||
| L | H1 | H2 | W1 | W2 | ||
| 20 | 140 | 47 | 113 | 102 | 92 | 6.0 |
| 25 | ||||||
※ねじ込フランジ型の製作が可能です。面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。
仕様
| 型 式 | 接続 |
最高使用圧力 |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO (℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| G12N-8 |
ねじ込 Rc,NPT |
20 | 0.8 | 0.8 | 220 |
鋳鉄 FC250 |
| 25 | ||||||
| G12N-16 | 20 | 1.6 | 1.6 | |||
| 25 | ||||||

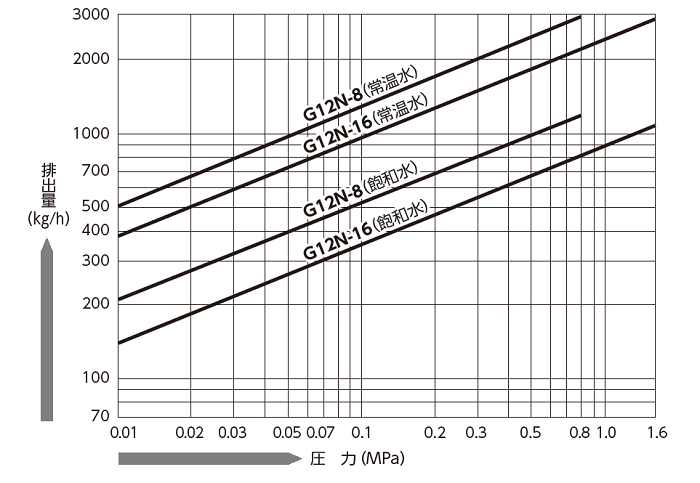

流量
配管例
■関連製品 参考型式
Y型ストレーナ YM1
サイトグラス TS1 T3
エアベント AT9N
部品構成
G12N
| 部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Float Unit | Cover Unit | Air Vent Unit |
|---|---|---|---|---|---|---|---|
| 1 | Body | ||||||
| 2 | Cover | ◎ | △ | ||||
| 3 | Float | ◎ | 〇 | □ | △ | ||
| 4 | Lever | ◎ | 〇 | □ | △ | ||
| 5 | Valve Seat | ◎ | 〇 | □ | △ | ||
| 6 | Gasket (Valve Seat) | ◎ | 〇 | □ | △ | ||
| 7 | Valve | ◎ | 〇 | □ | △ | ||
| 8 | Spring | ◎ | 〇 | □ | △ | ||
| 9 | Pin | ◎ | 〇 | □ | △ | ||
| 10 | Bracket | ◎ | 〇 | □ | △ | ||
| 11 | Set Bolt | ◎ | 〇 | □ | △ | ||
| 12 | Gasket (Cover) | ◎ | 〇 | □ | △ | ||
| 13 | Bolt | ◎ | 〇 | □ | △ | ||
| 14 | Plug (Cover) | ◎ | △ | ||||
| 15 | AirVent (Diaphragm H type) |
◎ | 〇 | △ | |||
| 16 | Plug (Cover) | ◎ | △ | ||||
| 30 | Plug (Body) | ||||||
| 31 | Plug (Body) | ||||||
| 32 | Name Plate | ◎ | △ | ||||
| 33 | Rivet | ◎ | △ |
| A-Kit | カバー付き内部ユニット一式 |
| B-Kit | フロート付き内部ユニット一式 |
| C-Kit | バルブユニット一式 |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
特長・性能
大幅な立ち上がり時間の短縮
ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。
シール性や耐久性に優れる
SCCV機構を採用しているので、シール性や耐久性に優れています。
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。
メンテナンスが容易
カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。
寸法・重量
|
呼び径(A) |
寸法(mm) | 重量 (kg) |
||||
| L | H1 | H2 | W1 | W2 | ||
| 20 | 140 | 47 | 113 | 102 | 92 | 6.0 |
| 25 | ||||||
※ねじ込フランジ型の製作が可能です。面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。
| 型 式 | 接続 |
最高使用圧力 |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO (℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| G12N-8 |
ねじ込 Rc,NPT |
20 | 0.8 | 0.8 | 220 |
鋳鉄 FC250 |
| 25 | ||||||
| G12N-16 | 20 | 1.6 | 1.6 | |||
| 25 | ||||||
■関連製品 参考型式
Y型ストレーナ YM1
サイトグラス TS1 T3
エアベント AT9N
G12N
| 部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Float Unit | Cover Unit | Air Vent Unit |
|---|---|---|---|---|---|---|---|
| 1 | Body | ||||||
| 2 | Cover | ◎ | △ | ||||
| 3 | Float | ◎ | 〇 | □ | △ | ||
| 4 | Lever | ◎ | 〇 | □ | △ | ||
| 5 | Valve Seat | ◎ | 〇 | □ | △ | ||
| 6 | Gasket (Valve Seat) | ◎ | 〇 | □ | △ | ||
| 7 | Valve | ◎ | 〇 | □ | △ | ||
| 8 | Spring | ◎ | 〇 | □ | △ | ||
| 9 | Pin | ◎ | 〇 | □ | △ | ||
| 10 | Bracket | ◎ | 〇 | □ | △ | ||
| 11 | Set Bolt | ◎ | 〇 | □ | △ | ||
| 12 | Gasket (Cover) | ◎ | 〇 | □ | △ | ||
| 13 | Bolt | ◎ | 〇 | □ | △ | ||
| 14 | Plug (Cover) | ◎ | △ | ||||
| 15 | AirVent (Diaphragm H type) |
◎ | 〇 | △ | |||
| 16 | Plug (Cover) | ◎ | △ | ||||
| 30 | Plug (Body) | ||||||
| 31 | Plug (Body) | ||||||
| 32 | Name Plate | ◎ | △ | ||||
| 33 | Rivet | ◎ | △ |
| A-Kit | カバー付き内部ユニット一式 |
| B-Kit | フロート付き内部ユニット一式 |
| C-Kit | バルブユニット一式 |
