バケット式 | Eシリーズ
スチームトラップ バケット式 | Eシリーズ

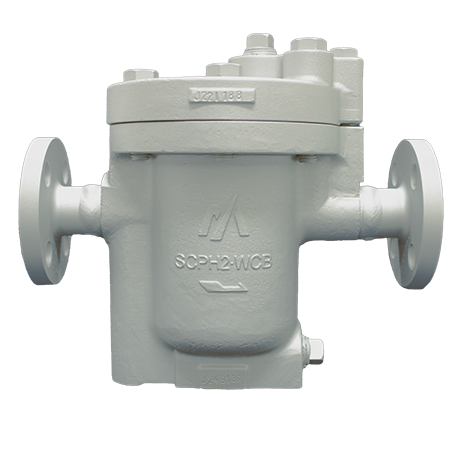

ESH8N型
1978年 省エネルギー優秀製品賞受賞
特長・性能・用途
特長・性能
一次側に復水を溜めない
復水発生量に応じて、間欠排出または連続排出するので、一次側に復水を溜めません。
耐久性は抜群
SCCV機構のバルブと強靭なスーパーレバーの装着と、ステンレス製内部部品の使用により耐久性は抜群です。
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。
メンテナンスが簡単
カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
蒸気の巻き込み漏洩がない
二重の気水分離機構（U字通路と下向きバケットの働き）により確実な気水分離が行われ、蒸気の巻き込み漏洩がありません。
蒸気・空気障害がない
エアベントの働きで蒸気障害、空気障害がありません。（高温空気や非凝縮性ガスも排除できます。）
※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
プラント工業、食品製造、染色、クリーニング、空調などあらゆる業種の幅広い用途に適しています。
寸法・重量
寸法・重量
ねじ込タイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 220 | 114 | 111 | 146 | 11.0 |
| 20 | |||||
| 25 | 224 | ||||
ソケットタイプ
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 220 | 114 | 111 | 146 | 11.0 |
| 20 | |||||
| 25 | |||||
フランジタイプ
| 呼び径(A) | 寸法(mm) | 重量(kg) | |||||||||
| L | H1 | H2 | W | JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | |||||
| 10K,16K | 20K | 30K | 40K | 150lb | 300lb | 600lb | |||||
| 15 | 250 | 114 | 111 | 146 | 11.0 | 11.0 | 12.4 | 12.8 | 11.4 | 12.1 | 12.1 |
| 20 | |||||||||||
| 12.4 | 12.4 | 13.7 | 14.0 | 11.8 | 12.8 | 13.2 | |||||
| 25 | 13.2 | 13.6 | 14.6 | 15.0 | 12.4 | 13.6 | 14.0 | ||||
※フランジ接続の面間寸法は、オーダーメイドで製作できます。
仕様
| 型 式 | 接続 | 最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| ESH8N-21 |
ねじ込 |
15 | 2.1 | 2.1 | 400 |
鋳鋼 SCPH2/WCB |
| 20 | ||||||
| 25 | ||||||
| ESH8N-45 | 15 | 4.4 | 4.4 | |||
| 20 | ||||||
| 25 | ||||||
| ESH8NF-21 |
フランジ FF,RF* |
15 | 2.1 | 2.1 | ||
| 20 | ||||||
| 25 | ||||||
| ESH8NF-45 | 15 | 4.4 | 4.4 | |||
| 20 | ||||||
| 25 | ||||||
| ESH8NW-21 |
ソケット SW |
15 | 2.1 | 2.1 | ||
| 20 | ||||||
| 25 | ||||||
| ESH8NW-45 | 15 | 4.4 | 4.4 | |||
| 20 | ||||||
| 25 | ||||||
*取り得るフランジ規格 JIS 10K,16K,20K,30K,40K ASME/JPI 150lb,300lb,600lb
●ESH8N-21型の PMA:4.4MPa、TMA:400℃、PMO:2.1MPa、TMO:400℃
●ESH8N-45型の PMA:4.4MPa、TMA:400℃、PMO:4.4MPa、TMO:400℃
※32A、40A、50Aもオーダーメイドで製作可能です。
※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

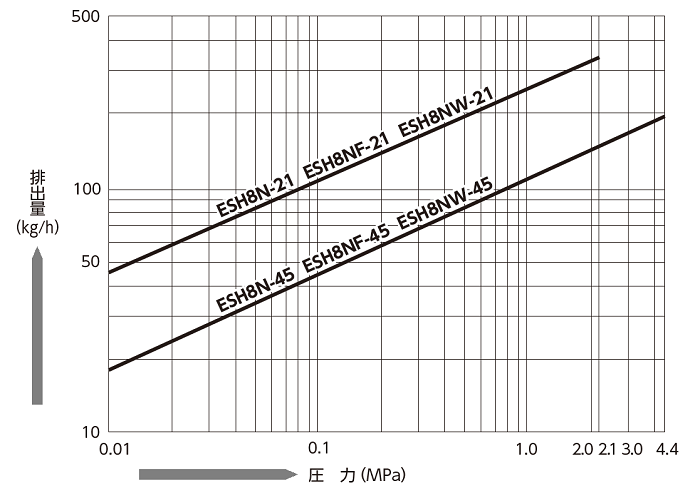

流量
配管例
●分かりやすくするため、図面にはバイパス配管、バイパス弁等は示されていません。これらの部品は、必要に応じて取り付けてください。
●復水回収をする場合には、トラップ出口側に逆止弁(CV型)及びバルブを取り付けてください。
部品構成
ESH8N
| 部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Bucket Unit | Cover Unit |
|---|---|---|---|---|---|---|
| 1 | Body | |||||
| 2 | Cover | ◎ | △ | |||
| 3 | Plug (Screen) | |||||
| 4 | Plug (Cover) | ◎ | △ | |||
| 5 | Valve Seat | ◎ | ○ | □ | ||
| 6 | Valve | ◎ | ○ | □ | ||
| 7 | Valve Holder | ◎ | ○ | □ | ||
| 8 | Split Pin | ◎ | ○ | □ | ||
| 9 | Bucket | ◎ | ○ | △ | ||
| 10 | Eyebolt | ◎ | ○ | △ | ||
| 11 | Ｌever B | ◎ | ○ | □ | △ | |
| 12 | Eyebolt Pin | ◎ | ○ | □ | △ | |
| 13 | Ｌever A | ◎ | ○ | □ | △ | |
| 14 | Bracket | ◎ | ○ | □ | △ | |
| 15 | Pin | ◎ | ○ | □ | △ | |
| 16 | Set Bolt | ◎ | ○ | □ | △ | |
| 17 | Screen | |||||
| 18 | Name Plate | ◎ | △ | |||
| 19 | Rivet | ◎ | △ | |||
| 20 | Bolt | ◎ | ○ | □ | △ | |
| 21 | Gasket (Cover) | ◎ | ○ | □ | △ | |
| 22 | Bolt | ◎ | ○ | □ | △ | |
| 23 | Gasket (Valve Seat) | ◎ | ○ | □ | △ | |
| 24 | Spacer | ◎ | ○ | □ | △ | |
| 26 | C-Ring | ◎ | ○ | □ | ||
| 28 | Plug (Body) | |||||
| 29 | Split Pin | ◎ | ○ | □ | △ | |
| 31 | Spacer | ◎ | ○ | □ | △ |
| A-Kit | カバー付き内部ユニット一式 |
| B-Kit | バケット付きバルブユニット一式 |
| C-Kit | バルブユニット一式 |
