バケット式 | Eシリーズ
![スチームトラップ バケット式 | Eシリーズ ES12N型](https://www.miyawaki-inc.com/application/files/5415/8289/3380/detail_es12n.jpg)
スチームトラップ バケット式 | Eシリーズ
ES12N型
1978年 省エネルギー優秀製品賞受賞
![スチームトラップ バケット式 | Eシリーズ ES12N型](https://www.miyawaki-inc.com/application/files/5415/8289/3380/detail_es12n.jpg)
特長・性能・用途
特長・性能
-
一次側に復水を溜めない
復水発生量に応じて、間欠排出または連続排出するので、一次側に復水を溜めません。
-
耐久性は抜群
SCCV機構のバルブと強靭なスーパーレバーの装着と、ステンレス製内部部品の使用により耐久性は抜群です。
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。
-
メンテナンスが簡単
カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。
-
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
-
蒸気の巻き込み漏洩がない
二重の気水分離機構(U字通路と下向きバケットの働き)により確実な気水分離が行われ、蒸気の巻き込み漏洩がありません。
-
蒸気・空気障害がない
エアベントの働きで蒸気障害、空気障害がありません。(高温空気や非凝縮性ガスも排除できます。)
![耐摩耗性を備えたSCCV機構](/application/files/9915/8288/0733/SCCV_color_big.png)
※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
プラント、食品、染色、クリーニング等あらゆる業種の幅広い用途に適しています。
寸法・重量
寸法・重量
呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
L | H1 | H2 | W | ||
15 | 270 | 140 | 140 | 120 | 13.5 |
20 | |||||
25 | |||||
32 | 280 | 150 | 130 | 15.1 | |
40 | |||||
50 |
仕様
型 式 | 接続 | 最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO(℃) |
本体材質 | |
方式 | 呼び径(A) | |||||
ES12N-16 |
フランジ FF,RF* |
15 | 1.6 | 1.6 | 220 | 鋳鉄 FC250 |
20 | ||||||
25 | ||||||
32 | ||||||
40 | ||||||
50 |
*取り得るフランジ規格 JIS 10K,16K,20K ASME/JPI 150lb,300lb

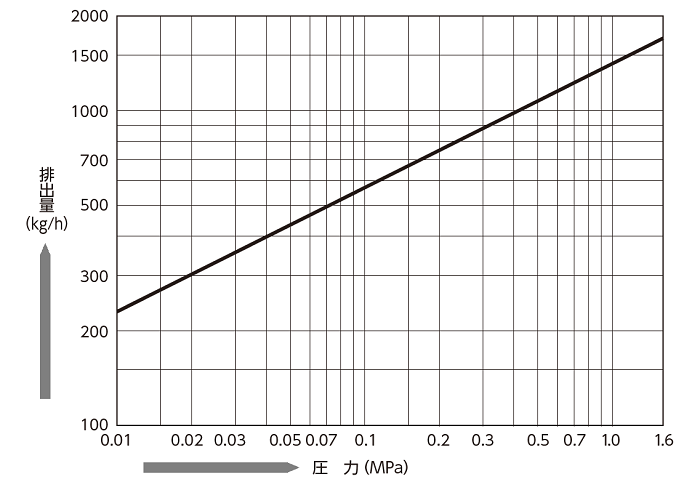

流量
![ES12Nの流量図](/application/files/4717/1132/7711/ES12N_FF.png)
配管例
![ES12Nの配管例](/application/files/6315/8372/7899/ES_haikan.png)
●分かりやすくするため、図面にはバイパス配管、バイパス弁等は示されていません。これらの部品は、必要に応じて取り付けてください。
●復水回収をする場合には、トラップ出口側に逆止弁(CV型)及びバルブを取り付けてください。
部品構成
ES12N
![ES12Nの部品構成図](/application/files/3516/0670/9419/B-56_A07481-00_ES12N-16_15-25A.png)
部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Bucket Unit | Cover Unit |
---|---|---|---|---|---|---|
1 | Body | |||||
2 | Cover | ◎ | △ | |||
3 | Plug (Screen) | |||||
4 | Plug (Cover) | ◎ | △ | |||
5 | Valve Seat | ◎ | ○ | □ | ||
6 | Valve | ◎ | ○ | □ | ||
7 | Valve Holder | ◎ | ○ | □ | ||
8 | Split Pin 2×20 | ◎ | ○ | □ | ||
9 | Bucket | ◎ | ○ | △ | ||
10 | Eyebolt | ◎ | ○ | △ | ||
11 | Lever B | ◎ | ○ | □ | △ | |
12 | Eyebolt Pin | ◎ | ○ | □ | △ | |
13 | Lever A | ◎ | ○ | □ | △ | |
14 | Bracket | ◎ | ○ | □ | △ | |
15 | Pin | ◎ | ○ | □ | △ | |
16 | Set Bolt | ◎ | ○ | □ | △ | |
17 | Screen | |||||
18 | Name Plate | ◎ | △ | |||
19 | Rivet | ◎ | △ | |||
20 | Bolt M12_P=1.75 | ◎ | ○ | □ | △ | |
21 | Gasket (Cover) | ◎ | ○ | □ | △ | |
22 | Bolt M8_P=1.25 | ◎ | ○ | □ | △ | |
23 | Plug | |||||
24 | Plug | |||||
25 | Gasket (Valve Seat) | ◎ | ○ | □ | △ | |
26 | Spacer A | ◎ | ○ | □ | △ | |
28 | C-Ring | ◎ | ○ | □ | ||
29 | Pipe | |||||
30 | Split Pin 1.6×10 | ◎ | ○ | □ | △ | |
31 | Spacer B | ◎ | ○ | □ | △ |
A-Kit | カバー付き内部ユニット一式 |
B-Kit | バケット付きバルブユニット一式 |
C-Kit | バルブユニット一式 |
ダウンロード
*資料のダウンロードには、会員登録が必要です。
