バケット式 | Eシリーズ

スチームトラップ バケット式 | Eシリーズ ER25型

スチームトラップ バケット式 | Eシリーズ

ER25型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可

1980年 省エネルギー優秀製品賞受賞

スチームトラップ バケット式 | Eシリーズ ER25型

特長・性能・用途

特長・性能

  • 蒸気の巻き込み漏洩がない

    二重の気水分離機構(U字通路と下向きバケットの働き)により、気水分離が確実で、蒸気の巻き込み漏洩などがありません

  • 耐久性は抜群

    振動に強いSCCV機構のバルブを装着。同時にレバー・ピンの材質、厚さ、太さ等を強度アップし耐久性にも優れています。
    バルブの耐久性向上のために開発したミヤワキ独自の機構です。
    ソフトな着座を実現し耐久性を向上させる効果があります。

  • 高温空気も排除できる

    エアベントの動きで空気障害、蒸気障害がありません。(高温空気も排除できます。)

  • 復水回収にも対応

    背圧許容度も高く、復水回収でも使用することが可能です。

  • メンテナンスが簡単

    カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。

優れた耐久性とコンパクト化を実現したスーパーディスチャージャーのイメージ図

※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。

用途

プラント工業、食品製造、染色、クリーニング、空調などあらゆる業種の幅広い用途に適しています。

寸法・重量

寸法・重量

ER25の寸法図

呼び径(A) フランジ規格 寸法(mm) 重量
(kg)
H1 H2 H3 W

15

20

25

JIS(RF)

10K,20K,30K,40K

340

210

180 345 248

51.0

ASME/JPI(RF)

150lb,300lb

ASME/JPI(RF)

600lb

345

ASME/JPI(RJ)

150lb,300lb,600lb

JIS(RF)

63K

380 58.0

ASME/JPI(RF)

900lb

ASME/JPI(RJ)

900lb, 1500lb

51.0
32

40

50

JIS(RF)

10K,20K,30K,40K

380 58.0

ASME/JPI(RF,RJ)

150lb,300lb,600lb

JIS(RF)

63K

400

ASME/JPI(RF,RJ)

900lb

ASME/JPI(RJ)

1500lb


*取り得るフランジ規格  JIS 10K,20K,30K,40K,63K   ASME/JPI 150lb,300lb,600lb,900lb,1500lb(1500lbはRJのみ)

※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。





ソケットタイプ

ER25ソケットタイプの寸法図

呼び径(A) 寸法(mm) 重量
(kg)
H1 H2 H3 W
15

20

25

32

40


340

210 180 345 248
48.0
50 380 49.0

仕様

型 式 接続 最高使用圧力
PMO (MPa)
最高作動差圧
⊿PMX (MPa)
最高使用温度
TMO (℃)
本体材質
方式 呼び径(A)
ER25-25

フランジ

RF,RJ





15 2.5 2.5 425

鋳 鋼

SCPH2/WCB

20
25
32
40
50
ER25-45 15

4.4

4.4
20
25
32
40
50
ER25-65 15 6.4 6.4
20
25
32
40
50
ER25W-25

ソケット

SW

15 2.5 2.5

425



鋳 鋼

SCPH2/WCB

20
25
32
40
50
ER25W-45 15 4.4 4.4
20
25
32
40
50
ER25W-65 15 6.4 6.4
20
25
32
40
50

※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

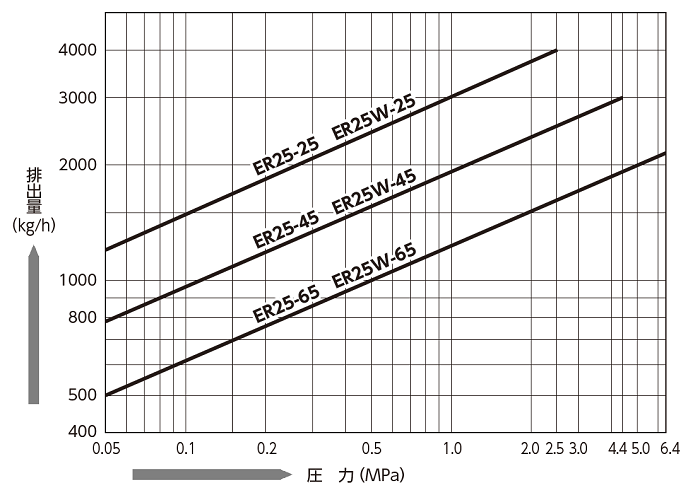

流量

ER25の流量図

配管例

ER25の配管例

部品構成

ER25

ER25の部品構成図



部品No. 部品名  A-Kit   B-Kit   C-Kit  Bucket Unit Cover Unit Screen Unit
1 Body
2 Cover
3 Plug (Cover)
4 Valve Seat
5 Main Valve
6 Pilot Valv
7 Pilot Guard
8 Bonnet
9 Piston
10 Cylinder
11 Gland
12 Connector
13 C-Ring
14 Connector Cap
15 Cap Pin
16 Bucket
17 Eyebolt
18 U-Nut
19 Eyebolt Pin
20 Lever A
21 Lever B
22 Shaft
23 Pin
24 Pipe
25 Bolt
26 Bolt
27 Swivel Ring
28 Screen
29 Plug (Body)
30 Plug (Pipe)
31 Name Plate
32 Rivet
33 Bolt , Nut
34 Gasket (Cover)
35 Flange or Coupling
36 Plug (Screen)
37 Gasket (Screen)
38 Split Pin  2×20
39 Split Pin  1.6×10
40 Collar (A)
41 Collar (B)



A-Kit   カバー付き内部ユニット一式
B-Kit バケット付きバルブユニット一式
C-Kit バルブユニット一式
