バケット式 | Eシリーズ

スチームトラップ バケット式 | Eシリーズ
ER120型
1980年 省エネルギー優秀製品賞受賞

特長・性能・用途
特長・性能
蒸気の巻き込み漏洩がない
二重の気水分離機構(U字通路と下向きバケットの働き)により、気水分離が確実で、蒸気の巻き込み漏洩などがありません
耐久性は抜群
振動に強いSCCV機構のバルブを装着。同時にレバー・ピンの材質、厚さ、太さ等を強度アップし耐久性にも優れています。
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。
高温空気も排除できる
エアベントの動きで空気障害、蒸気障害がありません。(高温空気も排除できます。)
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
メンテナンスが簡単
カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。

※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
プラント工業、食品製造、染色、クリーニング、空調などあらゆる業種の幅広い用途に適しています。
寸法・重量
寸法・重量

呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
L | H1 | H2 | W | ||
40 | 400 | 220 | 217 | 235 | 46.0 |
50 | |||||
65 |
仕様
型式 | 接続 | 最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 TMO (℃) |
本体材質 | |
方式 | 呼び径(A) | |||||
ER120-8 |
フランジ FF,RF* |
40 | 0.8 | 0.8 | 220 |
鋳鉄 FC250 |
50 | ||||||
65 | ||||||
ER120-16 | 40 | 1.6 | 1.6 | |||
50 | ||||||
65 |
*取り得るフランジ規格 JIS 10K,16K,20K ASME/JPI 150lb,300lb 但し65AはASME/JPI 300lbは製作不可。

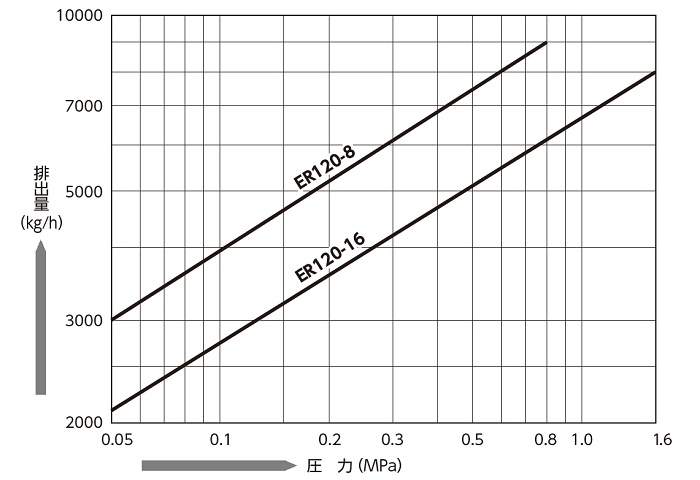

流量

配管例

部品構成
ER120

部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Bucket Unit | Cover Unit |
---|---|---|---|---|---|---|
1 | Body | |||||
2 | Cover | ◎ | △ | |||
3 | Plug (Screen) | |||||
4 | Plug (Cover) | ◎ | △ | |||
5 | Valve Seat | ◎ | 〇 | □ | ||
6 | Main Valve | ◎ | 〇 | □ | ||
7 | Pilot Valve | ◎ | 〇 | □ | ||
8 | C-Ring | ◎ | 〇 | □ | ||
9 | Bonnet | ◎ | 〇 | □ | ||
10 | Piston | ◎ | 〇 | □ | ||
11 | Gland | ◎ | 〇 | □ | ||
12 | Connector | ◎ | 〇 | □ | ||
13 | Connector Cap | ◎ | 〇 | □ | ||
14 | Cap Pin | ◎ | 〇 | □ | ||
15 | Eyebolt | ◎ | 〇 | □ | △ | |
16 | Eyebolt Pin | ◎ | 〇 | □ | △ | |
17 | U-Nut | ◎ | 〇 | □ | △ | |
18 | Bucket | ◎ | 〇 | △ | ||
19 | Pipe | |||||
20 | Screen | |||||
21 | Plug (Body) | |||||
22 | Plug (Body) | |||||
23 | Bolt (Gland) | ◎ | 〇 | □ | ||
24 | Bolt (Cover) | ◎ | 〇 | □ | △ | |
25 | Bolt (Cover) | ◎ | 〇 | □ | △ | |
26 | Gasket (Cover) | ◎ | 〇 | □ | △ | |
27 | Gasket (Bonnet) | ◎ | 〇 | □ | ||
28 | Name Plate | ◎ | △ | |||
29 | Rivet | ◎ | △ | |||
30 | Plug (Pipe) | |||||
31 | Split Pin | ◎ | 〇 | □ | △ |
A-Kit | カバー付き内部ユニット一式 |
B-Kit | バケット付きバルブユニット一式 |
C-Kit | バルブユニット一式 |
ダウンロード
*資料のダウンロードには、会員登録が必要です。
