バケット式 | Eシリーズ

スチームトラップ バケット式 | Eシリーズ ER110型

スチームトラップ バケット式 | Eシリーズ

ER110型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    1980年 省エネルギー優秀製品賞受賞

    スチームトラップ バケット式 | Eシリーズ ER110型

    特長・性能・用途

    特長・性能

    • 蒸気の巻き込み漏洩がない

      二重の気水分離機構(U字通路と下向きバケットの働き)により、気水分離が確実で、蒸気の巻き込み漏洩などがありません

    • 耐久性は抜群

      振動に強いSCCV機構のバルブを装着。同時にレバー・ピンの材質、厚さ、太さ等を強度アップし耐久性にも優れています。
      バルブの耐久性向上のために開発したミヤワキ独自の機構です。
      ソフトな着座を実現し耐久性を向上させる効果があります。

    • 高温空気も排除できる

      エアベントの動きで空気障害、蒸気障害がありません。(高温空気も排除できます。)

    • 復水回収にも対応

      背圧許容度も高く、復水回収でも使用することが可能です。

    • メンテナンスが簡単

      カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。

    優れた耐久性とコンパクト化を実現したスーパーディスチャージャーのイメージ図

    ※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。

    用途

    プラント工業、食品製造、染色、クリーニング、空調などあらゆる業種の幅広い用途に適しています。

    寸法・重量

    寸法・重量

    ER110の寸法図
    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 254 200 140 120 16.1
    20
    25
    32 280 210 130 18.1
    40
    50

    仕様


    型 式 接続 最高使用圧力
    PMO (MPa)
    最高作動差圧
    ⊿PMX (MPa)
    最高使用温度
    TMO (℃)
    本体材質
    方式 呼び径(A)
    ER110-5

    フランジ

    FF,RF*

    15 0.5 0.5 220

    鋳鉄

    FC250

    20
    25
    32
    40
    50
    ER110-12 15 1.2 1.2
    20
    25
    32
    40
    50

    *取り得るフランジ規格   JIS 10K,16K,20K    ASME/JPI 150lb,300lb

    流量

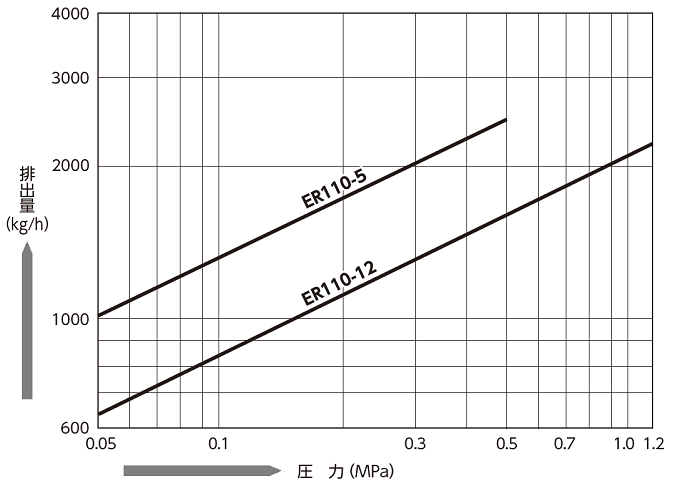

    ER110の流量図

    配管例

    ER110の配管例

    部品構成

    ER110

    ER110の部品構成図



    部品No. 部品名  A-Kit   B-Kit   C-Kit  Bucket Unit Cover Unit
    1 Body
    2 Cover
    3 Plug (Screen)
    4 Plug (Cover)
    5 Valve Seat
    6 Piston Valve
    7 Pilot Valve
    8 Pilot Guard
    9 Bonnet
    11 Cylinder Liner
    12 Gland
    13 Connector
    15 Connector Cap
    16 Cap Pin
    17 Bucket
    18 Eyebolt
    19 U-Nut
    20 Eyebolt Pin
    24 Pipe
    25 Washer
    28 Plug (Body)
    29 Screen
    30 Plug (Body)
    34 Bolt
    35 Bolt
    36 Gasket (Cover)
    37 Name Plate
    38 Rivet
    39 Split Pin



    A-Kit   カバー付き内部ユニット一式
    B-Kit バケット付きバルブユニット一式
    C-Kit バルブユニット一式
