ダイヤフラム式 | Dシリーズ
スチームトラップ ダイヤフラム式 | Dシリーズ
DL1型
特長・性能・用途
特長・性能
コンパクト設計
小さなスペースでも取付けが可能です。
ステンレス製
耐食性に優れます。
蒸気漏洩がない
飽和温度より低い温度で作動しますので、蒸気の漏れがなく省エネ性に優れます。
メンテナンスが容易
部品点数が少なく保守点検が容易に行えます。
垂直取付・水平取付のどちらでも使用できます。
用途
食品機器、バイオ機器、小型熱交換器、タンクヒーティング、蒸気輸送管、スチームトレース、クリーニング機器などに適しています。
寸法・重量
寸法・重量
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|
| L | W | ||
| 8 | 60 | 48 | 0.7 |
| 10 | |||
| 15 | |||
| 20 | |||
| 25 | |||
仕様
| 型 式 | 接続 |
最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 ⊿PMX (℃) |
開弁温度 |
本体材質 | |
| 方式 | 呼び径(A) | ||||||
| DL1-10C |
ねじ込 Rc,NPT |
8 | 1.0 | 1.0 | 220 | 飽和温度マイナス5℃ |
ステンレス鋳鋼 SCS13/CF8 |
| 10 | |||||||
| 15 | |||||||
| 20 | |||||||
| 25 | |||||||
| DL1-21H | 8 | 2.1 | 2.1 | 飽和温度マイナス5℃ | |||
| 10 | |||||||
| 15 | |||||||
| 20 | |||||||
| 25 | |||||||
| DL1-21L | 8 | 2.1 | 2.1 | 飽和温度マイナス15℃ | |||
| 10 | |||||||
| 15 | |||||||
| 20 | |||||||
| 25 | |||||||

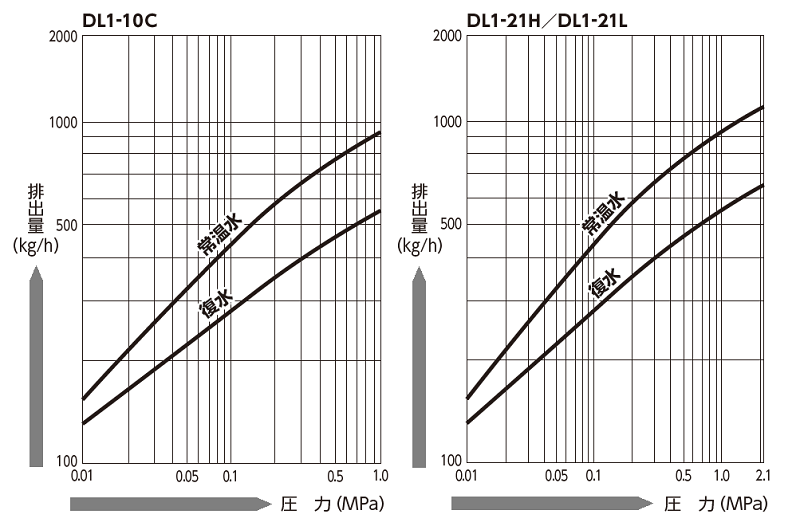

流量
●DL1-10C：復水流量は復水温度が、飽和温度マイナス10℃の場合をあらわします。
●DL1-21H：復水流量は復水温度が、飽和温度マイナス10℃の場合をあらわします。
●DL1-21L：復水流量は復水温度が、飽和温度マイナス20℃の場合をあらわします。
●DL1-21L：復水流量は復水温度が、飽和温度マイナス20℃の場合をあらわします。
部品構成
DL1
| 部品No. | 部品名 | C-Kit | Cover Unit |
|---|---|---|---|
| 1 | Body | ||
| 2 | Cover | △ | |
| 3 | Thermo Element | □ | |
| 4 | Valve Seat | □ | |
| 5 | Stop Spring | □ | |
| 6 | Screen | △ | |
| 7 | Gasket (Valve Seat) | □ | |
| 8 | Gasket (Cover) | □ | △ |
| 9 | Name Plate | △ |
| C-Kit | バルブユニット一式 |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
特長・性能
コンパクト設計
小さなスペースでも取付けが可能です。
ステンレス製
耐食性に優れます。
蒸気漏洩がない
飽和温度より低い温度で作動しますので、蒸気の漏れがなく省エネ性に優れます。
メンテナンスが容易
部品点数が少なく保守点検が容易に行えます。
垂直取付・水平取付のどちらでも使用できます。
用途
食品機器、バイオ機器、小型熱交換器、タンクヒーティング、蒸気輸送管、スチームトレース、クリーニング機器などに適しています。
寸法・重量
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|
| L | W | ||
| 8 | 60 | 48 | 0.7 |
| 10 | |||
| 15 | |||
| 20 | |||
| 25 | |||
| 型 式 | 接続 |
最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 ⊿PMX (℃) |
開弁温度 |
本体材質 | |
| 方式 | 呼び径(A) | ||||||
| DL1-10C |
ねじ込 Rc,NPT |
8 | 1.0 | 1.0 | 220 | 飽和温度マイナス5℃ |
ステンレス鋳鋼 SCS13/CF8 |
| 10 | |||||||
| 15 | |||||||
| 20 | |||||||
| 25 | |||||||
| DL1-21H | 8 | 2.1 | 2.1 | 飽和温度マイナス5℃ | |||
| 10 | |||||||
| 15 | |||||||
| 20 | |||||||
| 25 | |||||||
| DL1-21L | 8 | 2.1 | 2.1 | 飽和温度マイナス15℃ | |||
| 10 | |||||||
| 15 | |||||||
| 20 | |||||||
| 25 | |||||||
●DL1-10C：復水流量は復水温度が、飽和温度マイナス10℃の場合をあらわします。
●DL1-21H：復水流量は復水温度が、飽和温度マイナス10℃の場合をあらわします。
●DL1-21L：復水流量は復水温度が、飽和温度マイナス20℃の場合をあらわします。
●DL1-21L：復水流量は復水温度が、飽和温度マイナス20℃の場合をあらわします。
DL1
| 部品No. | 部品名 | C-Kit | Cover Unit |
|---|---|---|---|
| 1 | Body | ||
| 2 | Cover | △ | |
| 3 | Thermo Element | □ | |
| 4 | Valve Seat | □ | |
| 5 | Stop Spring | □ | |
| 6 | Screen | △ | |
| 7 | Gasket (Valve Seat) | □ | |
| 8 | Gasket (Cover) | □ | △ |
| 9 | Name Plate | △ |
| C-Kit | バルブユニット一式 |
＊資料のダウンロードには、会員登録が必要です。
