1. Эффективное использование пара и конденсатоотводчиков



   1. Варианты возвращения конденсата



Системы возвращения конденсата можно условно разделить на открытые и закрытые.



В открытой системе возвращенный конденсат собирается в приемный бак, который сообщается с атмосферой. Следовательно, температура конденсата не превышает 100 ℃, а часть тепловой энергии выводится в атмосферу в виде вторичного пара. Закрытая система представляет собой герметичный контур под давлением и обеспечивает эффективную рекуперацию энергии высокотемпературного конденсата.

Однако стоимость закрытой системы возвращения выше. Поэтому при выборе типа системы возвращения конденсата необходимо учитывать цели возвращения, степень возвращения и другие факторы. Ниже показано несколько вариантов конфигурации трубной обвязки для возвращения конденсата (перед котлом требуется обратный клапан, хотя он не показан на рисунках).



1. Базовый вариант системы возвращения в водяной бак









Рисунок 5.3 Открытая система





Конденсат возвращается в водяной бак под давлением от первичного контура через конденсатоотводчик.





1. Возвращение с помощью промежуточного насоса

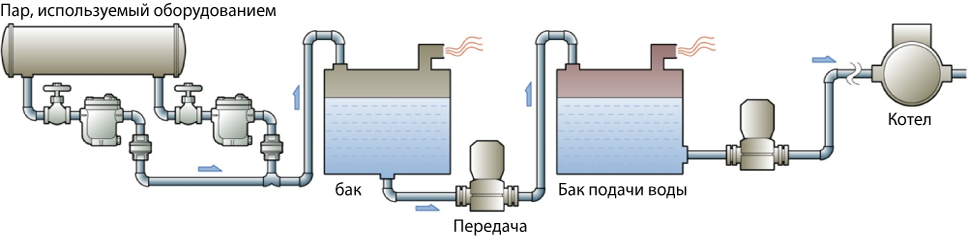

Рисунок 5.4 Открытая система с промежуточным насосом





Если давление в первичном контуре конденсатоотводчика не может вернуть конденсат в водяной бак, перед баком необходимо установить промежуточный насос. Для временного хранения конденсата устанавливается буферный бак.





1. Возвращение с помощью конденсатного насоса









Рисунок 5.5 Открытая система с конденсатным насосом





Конденсатный насос нужен для обеспечения отвода конденсата при низком давлении в конденсатоотводчике.





1. Напорная система возвращения в котел







Рисунок 5.6 Закрытая система





Возвращаемый конденсат направляется в котел непосредственно через конденсатный насос из напорного бака. На случай образования избыточного давления в первичном контуре насоса необходим клапан-регулятор давления, сбрасывающий давление в линии к водяному баку для защиты насоса.





1. Эффективное использование вторичного пара

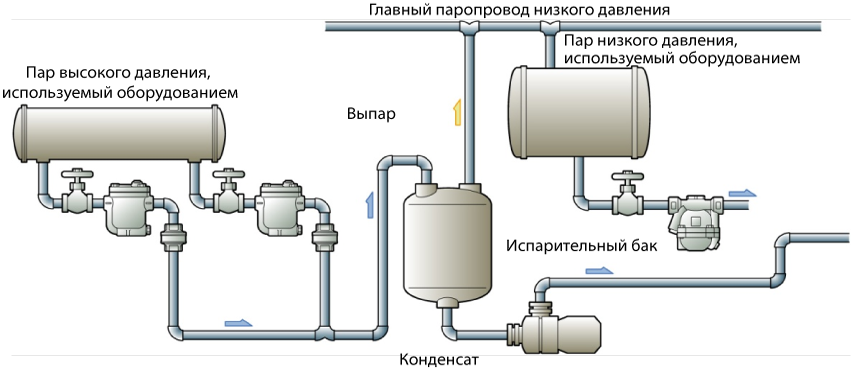

Рисунок 5.7　Использование вторичного пара и возвращение конденсата





Возвращаемый конденсат направляется в расширительный бак для повторного испарения, а вторичный пар повторно используется в паропроводе низкого давления. Неиспарившийся конденсат возвращается для других целей.



1. Повторное использование загрязненного пара



Как упоминалось ранее, конденсат представляет собой обработанную и дистиллированную практически до состояния питьевой воду. Однако в процессе потребления пара часть конденсата может загрязниться за счет смешивания с загрязняющими веществами.



Например, ввиду износа оборудования для химической реакции может произойти утечка химических веществ. Также при пуске после длительного простоя в системе или оборудовании может образоваться коррозия и ржавчина. Загрязненная таким образом вода не пригодна для повторной подачи в котел, однако может быть использована для теплопередачи или на других производственных объектах.
