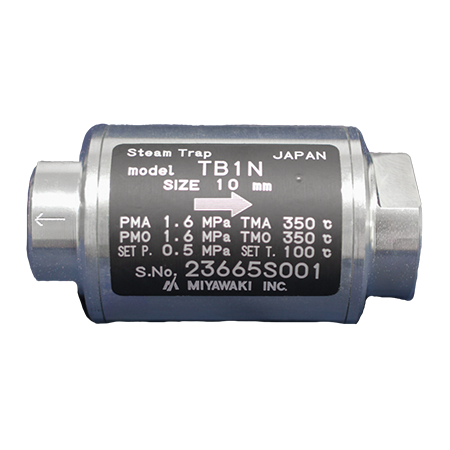

TB1N
Для паровых спутников из медных труб
Особенности/
виды применения
Особенности
Изделие может устанавливаться как в горизонтально, так и вертикально.
Компактная конструкция
Может устанавливаться в условиях ограниченного пространства.
Высокочувствительный биметаллический диск
Конденсатоотводчик точно реагирует на малейшие изменения температуры. А благодаря малой массе он создает крайне незначительную нагрузку на медную или иную трубу, к которой он подсоединен.
Стабильный спутниковый подогрев
Уникальный клапанный механизм собственной разработки MIYAWAKI подавляет температурные колебания теплоспутника и снижает неравномерность температуры.
Простота технического обслуживания
Блочное исполнение из биметаллических материалов обеспечивает простоту технического обслуживания.
Типичные виды применения
Подходит для паровых спутников и приборов в области нефти, нефтехимии, электричества, производства железа и других подобных областей применения.
Размеры/масса
Размеры/масса
| Размер | Размеры (в мм) | Масса | |
| L | W | (кг) | |
| 1/4” | 70 | 38 | 0,35 |
| 3/8” | |||
Спецификация
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Диапазон настройки температуры |
Стандартная |
Материал |
|
| Тип | Тип |
(бар) |
(бар) |
(℃) |
(℃) | (℃) | ||
| TB1N |
Резьбовая Rc,NPT |
1/4” | 16 | 16 | 350 | 50 - 90 | 70 (при 5 бар) |
Углеродистая сталь
|
| 3/8” | ||||||||
Пропускная способность
●⊿t — это разница между температурой конденсатоотводчика с регулировкой температуры (когда клапан изначально открыт) и температурой конденсата.
Разница температуры (⊿t) при первоначальном прохождении воздуха велика и указывает на то, что расход также возрастет.
* Кривая 1 показывает максимальную пропускную способность конденсатоотводчика при отводе холодного конденсата.
**Кривая 2 показывает максимальную пропускную способность конденсатоотводчика при отводе горячего конденсата при температуре на 10 °C ниже заданной температуры конденсатоотводчика.

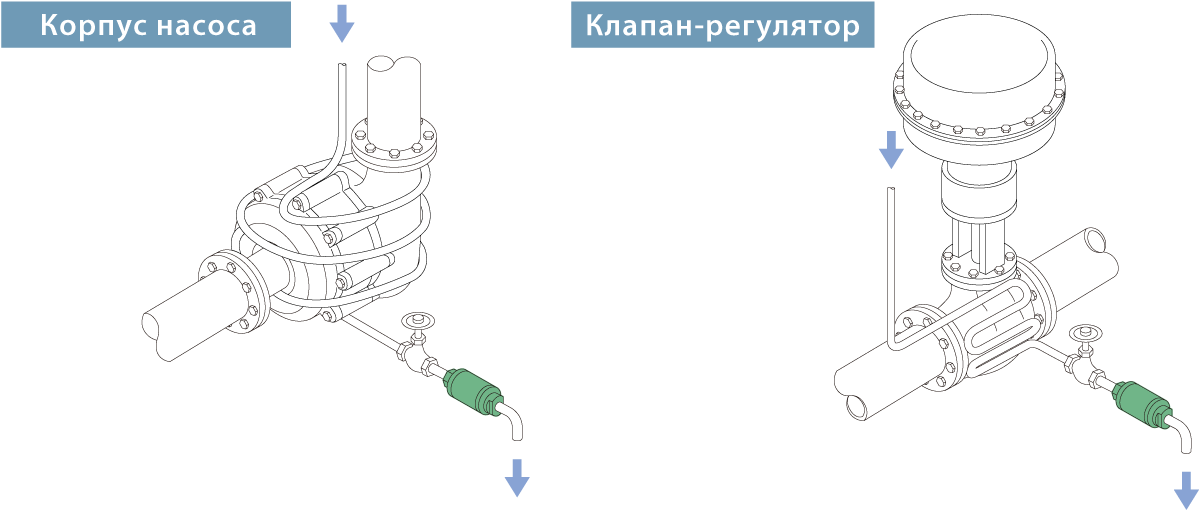

Примеры установки
Особенности
Изделие может устанавливаться как в горизонтально, так и вертикально.
Компактная конструкция
Может устанавливаться в условиях ограниченного пространства.
Высокочувствительный биметаллический диск
Конденсатоотводчик точно реагирует на малейшие изменения температуры. А благодаря малой массе он создает крайне незначительную нагрузку на медную или иную трубу, к которой он подсоединен.
Стабильный спутниковый подогрев
Уникальный клапанный механизм собственной разработки MIYAWAKI подавляет температурные колебания теплоспутника и снижает неравномерность температуры.
Простота технического обслуживания
Блочное исполнение из биметаллических материалов обеспечивает простоту технического обслуживания.
Типичные виды применения
Подходит для паровых спутников и приборов в области нефти, нефтехимии, электричества, производства железа и других подобных областей применения.
Размеры/масса
| Размер | Размеры (в мм) | Масса | |
| L | W | (кг) | |
| 1/4” | 70 | 38 | 0,35 |
| 3/8” | |||
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Диапазон настройки температуры |
Стандартная |
Материал |
|
| Тип | Тип |
(бар) |
(бар) |
(℃) |
(℃) | (℃) | ||
| TB1N |
Резьбовая Rc,NPT |
1/4” | 16 | 16 | 350 | 50 - 90 | 70 (при 5 бар) |
Углеродистая сталь
|
| 3/8” | ||||||||
●⊿t — это разница между температурой конденсатоотводчика с регулировкой температуры (когда клапан изначально открыт) и температурой конденсата.
Разница температуры (⊿t) при первоначальном прохождении воздуха велика и указывает на то, что расход также возрастет.
* Кривая 1 показывает максимальную пропускную способность конденсатоотводчика при отводе холодного конденсата.
**Кривая 2 показывает максимальную пропускную способность конденсатоотводчика при отводе горячего конденсата при температуре на 10 °C ниже заданной температуры конденсатоотводчика.
