Серия TB | Термостатические конденсатоотводчики управляемые по температуре
Конденсатоотводчики Серия TB | Термостатические конденсатоотводчики управляемые по температуре

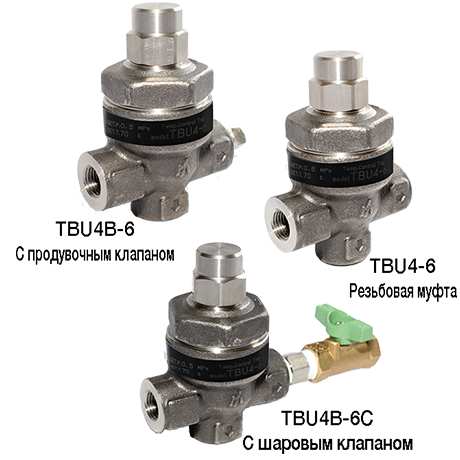

TBU4 / TBU4B/ TBU4B-C
Особенности/
виды применения
Особенности
Уменьшает накопление накипи
Конструкция всех внутренних компонентов полностью переработана.
・Рабочий объем биметаллического клапана увеличен на 33%
・Открывающее усилие пружины повышено в 2,2 раза
・Увеличен проточный канал и пространство в зоне седла клапана
*По сравнению с предыдущими изделиями MiyawakiПервоклассная долговечность
Система SCCV (самозакрывающийся и самоцентрирующийся клапан) от MIYAWAKI повышает долговечность изделия за счет мягкого закрытия в ходе работы.
Система состоит из свободно вращающегося клапана, который центрируется и направляется потоком конденсата, идеально усаживаясь в седле клапана даже в условиях экстремального высокого давления. Это существенно снижает износ и эрозию компонентов клапана.
Энергосберегающий эффект
Контроль температуры выпускаемого конденсата обеспечивает значительную экономию энергии. При этом данный конденсатоотводчик существенно снижает потребление пара, в особенности в ситуациях, в которых ощутимая теплота может использоваться для целей нагрева.
Типичные виды применения
Подходит для пароспутниковых линий на предприятиях.
Размеры/масса
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/4” | 65 | 65 | 25 | 46 | 0,58 |
| 3/8” | |||||
С продувочным клапаном
| Размер | Размеры (в мм) | Масса | ||||
| L | L1 | H1 | H2 | W | (кг) | |
| 1/4” | 32.5 | 65 | 65 | 22.5 | 46 | 0,58 |
| 3/8” | ||||||
С шаровым клапаном
| Размер | Размеры (в мм) | Масса | ||||
| L | L1 | H1 | H2 | W | (кг) | |
| 1/4” | 32.5 | 127 | 65 | 22.5 | 46 | 0,68 |
| 3/8” | 132 | |||||
Спецификация
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Диапазон |
Стандартная |
Материал |
|
| Тип | Размер |
(бар) |
(бар) |
(℃) |
(℃) | (℃) | ||
|
TBU4-6 Резьбовая муфта |
Резьбовая муфта Rc,NPT |
1/4” |
6*1 |
6 |
220 | 50~130 |
70 (при 5 бар) |
Нержавеющая SUS F304/A182 F304
|
| 3/8” | ||||||||
|
TBU4B-6 С продувочным |
1/4” | |||||||
| 3/8” | ||||||||
|
TBU4B-6C С шаровым |
1/4” | 6*2 | 183 |
|||||
| 3/8” | ||||||||
*1 Доступна специальная конструкция с максимальным рабочим давлением 10 бар
*2 Доступна специальная конструкция с максимальным рабочим давлением 9,8 бар
●Стандартную заводскую настройку температуры можно изменить. Укажите рабочее давление и настройку температуры.
●Для получения информации по процедуре регулировки настройки температуры см. руководство по установке.
Пропускная способность
●⊿t — это разница между температурой конденсатоотводчика с регулировкой температуры (когда клапан изначально открыт) и температурой конденсата.
Разница температуры (⊿t) при первоначальном прохождении воздуха велика и указывает на то, что расход также возрастет.
* Кривая 1 показывает максимальную пропускную способность конденсатоотводчика при отводе холодного конденсата.
**Кривая 2 показывает максимальную пропускную способность конденсатоотводчика при отводе горячего конденсата при температуре на 10 °C ниже заданной температуры конденсатоотводчика.

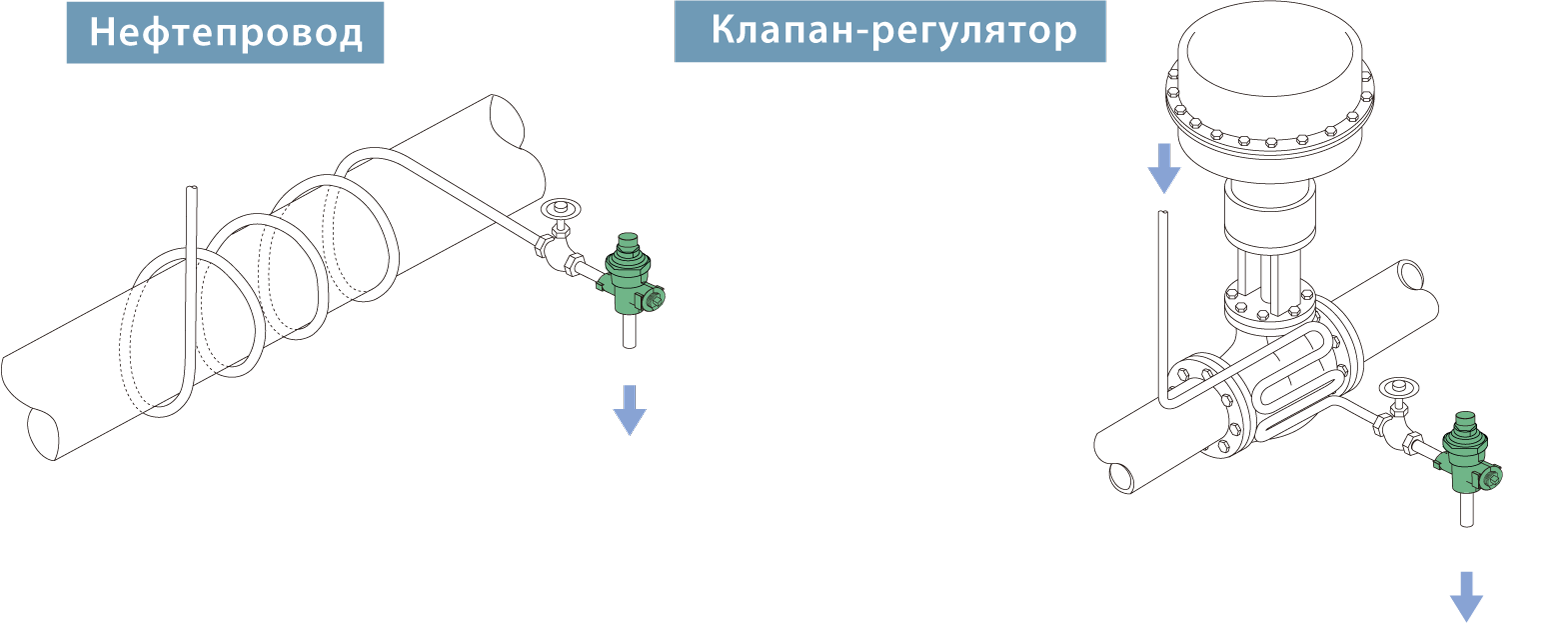

Примеры установки
Особенности
Уменьшает накопление накипи
Конструкция всех внутренних компонентов полностью переработана.
・Рабочий объем биметаллического клапана увеличен на 33%
・Открывающее усилие пружины повышено в 2,2 раза
・Увеличен проточный канал и пространство в зоне седла клапана
*По сравнению с предыдущими изделиями MiyawakiПервоклассная долговечность
Система SCCV (самозакрывающийся и самоцентрирующийся клапан) от MIYAWAKI повышает долговечность изделия за счет мягкого закрытия в ходе работы.
Система состоит из свободно вращающегося клапана, который центрируется и направляется потоком конденсата, идеально усаживаясь в седле клапана даже в условиях экстремального высокого давления. Это существенно снижает износ и эрозию компонентов клапана.
Энергосберегающий эффект
Контроль температуры выпускаемого конденсата обеспечивает значительную экономию энергии. При этом данный конденсатоотводчик существенно снижает потребление пара, в особенности в ситуациях, в которых ощутимая теплота может использоваться для целей нагрева.
Типичные виды применения
Подходит для пароспутниковых линий на предприятиях.
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/4” | 65 | 65 | 25 | 46 | 0,58 |
| 3/8” | |||||
С продувочным клапаном
| Размер | Размеры (в мм) | Масса | ||||
| L | L1 | H1 | H2 | W | (кг) | |
| 1/4” | 32.5 | 65 | 65 | 22.5 | 46 | 0,58 |
| 3/8” | ||||||
С шаровым клапаном
| Размер | Размеры (в мм) | Масса | ||||
| L | L1 | H1 | H2 | W | (кг) | |
| 1/4” | 32.5 | 127 | 65 | 22.5 | 46 | 0,68 |
| 3/8” | 132 | |||||
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Диапазон |
Стандартная |
Материал |
|
| Тип | Размер |
(бар) |
(бар) |
(℃) |
(℃) | (℃) | ||
|
TBU4-6 Резьбовая муфта |
Резьбовая муфта Rc,NPT |
1/4” |
6*1 |
6 |
220 | 50~130 |
70 (при 5 бар) |
Нержавеющая SUS F304/A182 F304
|
| 3/8” | ||||||||
|
TBU4B-6 С продувочным |
1/4” | |||||||
| 3/8” | ||||||||
|
TBU4B-6C С шаровым |
1/4” | 6*2 | 183 |
|||||
| 3/8” | ||||||||
*1 Доступна специальная конструкция с максимальным рабочим давлением 10 бар
*2 Доступна специальная конструкция с максимальным рабочим давлением 9,8 бар
●Стандартную заводскую настройку температуры можно изменить. Укажите рабочее давление и настройку температуры.
●Для получения информации по процедуре регулировки настройки температуры см. руководство по установке.
●⊿t — это разница между температурой конденсатоотводчика с регулировкой температуры (когда клапан изначально открыт) и температурой конденсата.
Разница температуры (⊿t) при первоначальном прохождении воздуха велика и указывает на то, что расход также возрастет.
* Кривая 1 показывает максимальную пропускную способность конденсатоотводчика при отводе холодного конденсата.
**Кривая 2 показывает максимальную пропускную способность конденсатоотводчика при отводе горячего конденсата при температуре на 10 °C ниже заданной температуры конденсатоотводчика.
