Серия S | Термодинамические дисковые конденсатоотводчики
Конденсатоотводчики Серия S | Термодинамические дисковые конденсатоотводчики
SV-N
Также доступны модели, предотвращающие образование паровых пробок
Особенности/
виды применения
Особенности
Компактная и экономичная конструкция
Изделие представляет собой простой компактный механизм с очень малым числом движущихся компонентов.
Гибкие возможности установки
Изделие может устанавливаться как в горизонтальной, так и в вертикальной ориентации.
Простота технического обслуживания
Минимальное число движущихся компонентов и простой доступ без снятия с линии обеспечивает легкое и быстрое техническое обслуживание.
Автоматический выпускной и вентиляционный канал
Благодаря биметаллическому кольцу конденсатоотводчик легко выпускает воздух и холодный конденсат в начале работы. (Автоматический выпускной механизм)
Специальная конструкция против паровых пробок
Miyawaki предлагает специальные модели, которые предотвращают образование паровых пробок.
Типичные виды применения
Подходят для устройств для очистки, посудомоечного оборудования, устройств для покраски, главных паропроводов, теплообменников и других подобных видов применения.
Размеры/масса
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 110 | 155 | 60 | 65 | 2,4 |
| 3/4” | 120 | 65 | 2,5 | ||
| 1” | 70 | 2,7 | |||
С фланцами
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 220 | 150 | 90 | 65 | 4,1 |
| 3/4” | 4,7 | ||||
| 1” | 230 | 6,5 | |||
Спецификация
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Материал |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| SV-4N |
Резьбовая муфта Rc,NPT |
1/2” | 16 | 16 | 220 |
Чугун FC250 |
| SV-6N | 3/4” | |||||
| SV-8N | 1” | |||||
| SV-4NF |
С фланцами FF,RF* |
1/2” | ||||
| SV-6NF | 3/4” | |||||
| SV-8NF | 1” | |||||
*Доступные стандарты фланцев: ASME/JPI 150 фунтов, 300 фунтов, DIN PN16, JIS 10K, 16K, 20K.
ASME/JPI 300 фунтов не доступно для SV-6NF.
*Доступны модели специальной конструкции против паровых пробок.
| Модели | SV-□N-G | (Резьбовое исполнение) |
| SV-□NF-G | (Фланцевое исполнение) | |
| SV-□N-2 | (Резьбовое исполнение) | |
| SV-□NF-2 | (Фланцевое исполнение) |

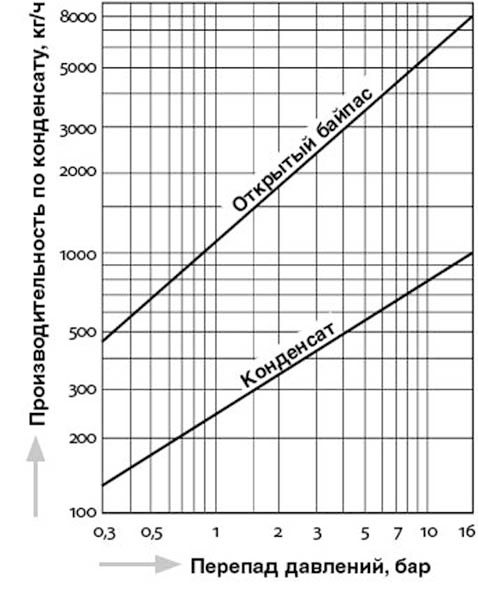

Пропускная способность
Особенности
Компактная и экономичная конструкция
Изделие представляет собой простой компактный механизм с очень малым числом движущихся компонентов.
Гибкие возможности установки
Изделие может устанавливаться как в горизонтальной, так и в вертикальной ориентации.
Простота технического обслуживания
Минимальное число движущихся компонентов и простой доступ без снятия с линии обеспечивает легкое и быстрое техническое обслуживание.
Автоматический выпускной и вентиляционный канал
Благодаря биметаллическому кольцу конденсатоотводчик легко выпускает воздух и холодный конденсат в начале работы. (Автоматический выпускной механизм)
Специальная конструкция против паровых пробок
Miyawaki предлагает специальные модели, которые предотвращают образование паровых пробок.
Типичные виды применения
Подходят для устройств для очистки, посудомоечного оборудования, устройств для покраски, главных паропроводов, теплообменников и других подобных видов применения.
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 110 | 155 | 60 | 65 | 2,4 |
| 3/4” | 120 | 65 | 2,5 | ||
| 1” | 70 | 2,7 | |||
С фланцами
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 220 | 150 | 90 | 65 | 4,1 |
| 3/4” | 4,7 | ||||
| 1” | 230 | 6,5 | |||
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Материал |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| SV-4N |
Резьбовая муфта Rc,NPT |
1/2” | 16 | 16 | 220 |
Чугун FC250 |
| SV-6N | 3/4” | |||||
| SV-8N | 1” | |||||
| SV-4NF |
С фланцами FF,RF* |
1/2” | ||||
| SV-6NF | 3/4” | |||||
| SV-8NF | 1” | |||||
*Доступные стандарты фланцев: ASME/JPI 150 фунтов, 300 фунтов, DIN PN16, JIS 10K, 16K, 20K.
ASME/JPI 300 фунтов не доступно для SV-6NF.
*Доступны модели специальной конструкции против паровых пробок.
| Модели | SV-□N-G | (Резьбовое исполнение) |
| SV-□NF-G | (Фланцевое исполнение) | |
| SV-□N-2 | (Резьбовое исполнение) | |
| SV-□NF-2 | (Фланцевое исполнение) |
