Серия G | Конденсатоотводчики с шаровым поплавком
Конденсатоотводчики Серия G | Конденсатоотводчики с шаровым поплавком
GTH12
Доступно выполнение из нержавеющей стали
Особенности/
виды применения
Особенности
Предотвращает накопление конденсата на первичной стороне (поплавковая система непрерывного выпуска)
По достижении температуры насыщения поплавковый механизм немедленно выпускает конденсат, предотвращая его накопление на первичной стороне. Идеальное решение для ситуаций, в которых недопустимо накопление конденсата.
Первоклассная герметичность и долговечность
Система SCCV обеспечивает первоклассную герметичность и долговечность.
Данный оригинальный механизм был разработан MIYAWAKI для повышения долговечности клапана и обеспечения максимально эффективной герметизации. Конструкция корпуса выдерживает давление до 50 бар (изб.)
Предотвращает паровые и воздушные пробки
Встроенный воздушный клапан гарантирует быстрый пуск. Воздушный клапан выпускает холодный конденсат и предотвращает образование воздушных и паровых пробок.
Простота технического обслуживания
Для обеспечения быстроты и легкости технического обслуживания все компоненты клапана крепятся к крышке. Обслуживание конденсатоотводчика можно производить прямо на линии.
Возвращение конденсата
Отличаясь высокой степенью стойкости к противодавлению, данная модель способствует возвращению конденсата.
*Система SCCV расшифровывается как самозакрывающийся самоцентрирующийся клапан, что означает Самозакрывающийся и Самоцентрирующийся Клапан.
Типичные виды применения
Данный конденсатоотводчик обычно используется в паропроводах с высокой температурой и средним/высоким давлением, а также в технологическом оборудовании.
Размеры/масса
Размеры/масса
С фланцами
| Размер | Размеры (в мм) | Масса (кг) | ||||||||
| L | H1 | H2 | W1 | W2 | JIS(FF) | JIS(RF) | ASME/JPI(RF) | DIN | ||
| 10K,16K,20K | 30K,40K | 150lb,300lb | 600lb | PN16, PN40 | ||||||
| 1/2” | 250 | 75 | 95 | 30 | 195 | 12,7 | 14,0 | 12,7 | 14,0 | 14,0 |
| 3/4” | 13,5 | 14,2 | 13,5 | 14,2 | 14,2 | |||||
| 1” | 14,0 | 15,2 | 14,0 | 15,2 | 15,2 | |||||
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
*По запросу доступна специальная строительная длина.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
С муфтой под сварку
| Размер | Размеры (в мм) | Масса | ||||
| L | H1 | H2 | W1 | W2 | (кг) | |
| 1/2” | 220 | 75 | 95 | 30 | 195 | 11,5 |
| 3/4” | 11,6 | |||||
| 1” | 11,7 | |||||
Спецификация
| Модель | Соединение |
Макс. |
Макс. перепад |
Макс. |
Материал корпуса |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| GTH12-5F | С фланцами FF,RF |
1/2” | 32 | 5 | 400 |
Литая сталь SCPH2/WCB |
| 3/4” | ||||||
| 1” | ||||||
| GTH12-16F | 1/2” | 16 | ||||
| 3/4” | ||||||
| 1” | ||||||
| GTH12-25F | 1/2” | 25 | ||||
| 3/4” | ||||||
| 1” | ||||||
| GTH12-32F | 1/2” | 32 | ||||
| 3/4” | ||||||
| 1” | ||||||
| GTH12-45F | 1/2” | 50 | 45 | 425 | ||
| 3/4” | ||||||
| 1” | ||||||
| GTH12-5W |
С муфтой под сварку SW |
1/2” | 32 | 5 | 400 | |
| 3/4” | ||||||
| 1” | ||||||
| GTH12-16W | 1/2” | 16 | ||||
| 3/4” | ||||||
| 1” | ||||||
| GTH12-25W | 1/2” | 25 | ||||
| 3/4” | ||||||
| 1” | ||||||
| GTH12-32W | 1/2” | 32 | ||||
| 3/4” | ||||||
| 1” | ||||||
| GTH12-45W | 1/2” | 50 | 45 | 425 | ||
| 3/4” | ||||||
| 1” | ||||||
●Максимально допустимое давление (PMA): 32 бар (GTH12-45: 50 бар)
●Максимально допустимая температура (TMA): 400℃ (GTH12-45: 425℃ )
●Минимальный перепад рабочего давления (⊿PMN): 0,1 бар
⊿PMN — это минимальный перепад рабочего давления между впуском и выпуском конденсатоотводчика.
●Максимальное рабочее противодавление (PMOB): 90% от давления на стороне впуска
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
*По запросу доступны особые размеры 1-1/4”, 1-1/2” и 2”.
*По запросу доступен материал ASTM (WCB) и нержавеющая сталь (SCS13A).
*По запросу доступна версия с обратным направлением впуска и выпуска
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.

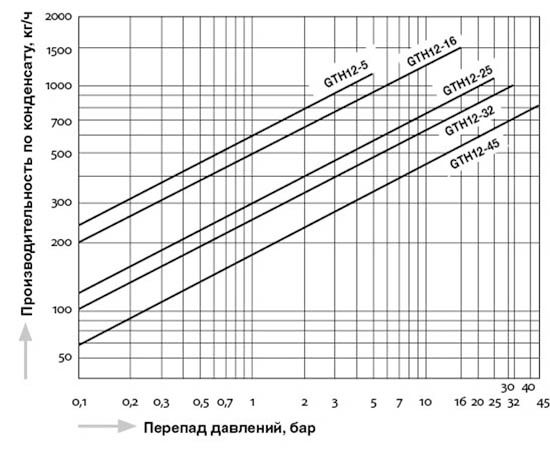

Пропускная способность
Примеры установки
■ Дополнительные изделия для справки
Y-образный фильтр: YM1
Воздухоотводчик: AT9N
