Серия G | Конденсатоотводчики с шаровым поплавком
Конденсатоотводчики Серия G | Конденсатоотводчики с шаровым поплавком

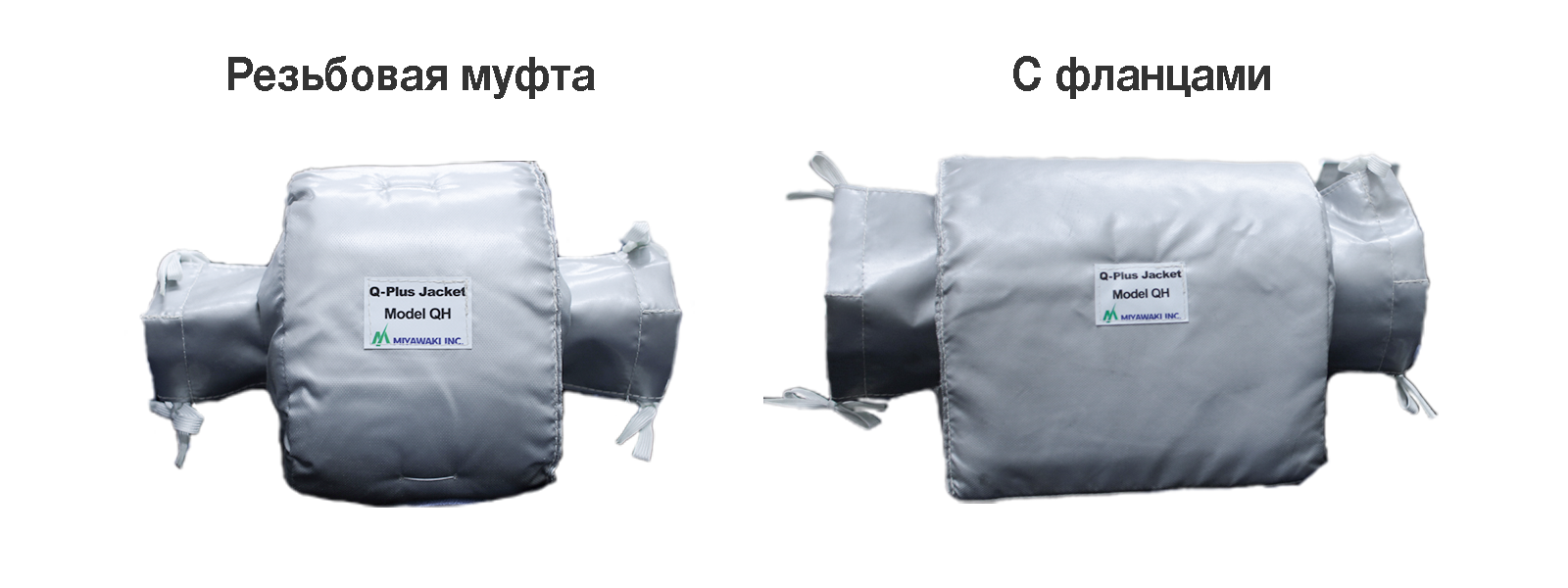

GC1N
Особенности/
виды применения
Особенности
Предотвращает накопление конденсата на первичной стороне (поплавковая система непрерывного выпуска с саморегулирующимся каналом)
По достижении температуры насыщения поплавковый механизм немедленно выпускает конденсат, предотвращая его накопление на первичной стороне. Идеальное решение для ситуаций, в которых недопустимо накопление конденсата.
Первоклассные герметизирующие свойства
Технология прецизионной полировки поплавка обеспечивает высокие герметизирующие свойства и снижает потери пара. Особый способ изготовления поплавка отвечает максимальным требованиям к точности формы и допуску поверхности. В сочетании с клапаном специальной конструкции «внахлестку» MIYAWAKI предлагает одно из самых герметичных клапанных решений со свободным поплавком на рынке.
Автоматическая продувочная система (встроенная, биметаллическая)
Автоматически отводит воздух и холодный конденсат при запуске.
Компактная конструкция
Безрычажная конструкция содержит меньшее количество компонентов, тем самым снижая потенциальный риск возникновения дефектов деталей и сокращая сопутствующие расходы на проверку и техническое обслуживание.
Нержавеющая сталь
За исключением биметаллического компонента, все детали выполняются из коррозионностойкой нержавеющей стали, обеспечивающей первоклассную долговечность даже в условиях контакта с агрессивными добавками в пару.
Типичные виды применения
Подходят для главных паропроводов, паровых спутников, теплообменников и подобного оборудования с небольшой нагрузкой.
Размеры/масса
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 127 | 15 | 75 | 86 | 1,8 |
| 3/4” | 136 | 1,9 | |||
| 1” | 140 | 2,0 | |||
С фланцами
| Размер | Размеры (в мм) | Масса (в кг) | |||||||
| L | H1 | H2 | W | ASME/JPI | DIN | JIS (FF) | JIS (RF) | ||
| 150lb | 300lb | PN40 | 10K,16K | 20K | |||||
| 1/2" | 175 | 14 | 77 | 86 | 2,9 | 3,3 | 3,7 | 3,3 | 3,5 |
| 3/4" | 195 | 3,5 | 4,5 | 4,4 | 3,8 | 4,0 | |||
| 1" | 215 | 4,2 | 5,3 | 5,1 | 5,0 | 5,3 | |||
*По запросу доступна специальная строительная длина.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
С муфтой под сварку
| Размер | Размеры (в мм) | Масса | ||||||
| L | H1 | H2 | W | D | C | h | (кг) | |
| 1/2” | 127 | 15 | 75 | 86 | 36 | 22,2 | 15 | 1,8 |
| 3/4” | 136 | 41 | 27,7 | 1,9 | ||||
| 1” | 140 | 50 | 34,5 |
2,0 |
||||
Спецификация
| Модель | Соединение |
Макс. |
Макс. перепад |
Макс. раб. |
Материал корпуса |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| GC1N-10 |
Резьбовая муфта Rc,NPT |
1/2” |
10 |
10 | 350 |
Нержавеющая сталь SCS13A/CF8 |
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16 | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-21 | 1/2” | 21 | 21 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-10F |
С фланцами FF,RF |
1/2” | 10 | 10 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16F | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-21F | 1/2” | 21 | 21 | |||
| 20 | ||||||
| 25 | ||||||
| GC1N-10W |
С муфтой под сварку SW |
1/2” | 10 | 10 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16W | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1v-21W | 1/2” | 21 | 21 | |||
| 3/4” | ||||||
| 1” | ||||||
●Максимально допустимое давление (PMA): 21 бар
PMA — это давление, которое способны выдерживать стойкие к давлению компоненты (корпус).
●Максимально допустимая температура (TMA): 350℃
TMA — это температура, которую способны выдерживать стойкие к давлению компоненты (корпус).
●Минимальный перепад рабочего давления (⊿PMN): 0,1 бар
⊿PMN — это минимальный перепад рабочего давления между впуском и выпуском конденсатоотводчика.
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
Пропускная способность
Примеры установки
GC1N, горизонтальная установка
GC1V, вертикальная установка
Особенности
Предотвращает накопление конденсата на первичной стороне (поплавковая система непрерывного выпуска с саморегулирующимся каналом)
По достижении температуры насыщения поплавковый механизм немедленно выпускает конденсат, предотвращая его накопление на первичной стороне. Идеальное решение для ситуаций, в которых недопустимо накопление конденсата.
Первоклассные герметизирующие свойства
Технология прецизионной полировки поплавка обеспечивает высокие герметизирующие свойства и снижает потери пара. Особый способ изготовления поплавка отвечает максимальным требованиям к точности формы и допуску поверхности. В сочетании с клапаном специальной конструкции «внахлестку» MIYAWAKI предлагает одно из самых герметичных клапанных решений со свободным поплавком на рынке.
Автоматическая продувочная система (встроенная, биметаллическая)
Автоматически отводит воздух и холодный конденсат при запуске.
Компактная конструкция
Безрычажная конструкция содержит меньшее количество компонентов, тем самым снижая потенциальный риск возникновения дефектов деталей и сокращая сопутствующие расходы на проверку и техническое обслуживание.
Нержавеющая сталь
За исключением биметаллического компонента, все детали выполняются из коррозионностойкой нержавеющей стали, обеспечивающей первоклассную долговечность даже в условиях контакта с агрессивными добавками в пару.
Типичные виды применения
Подходят для главных паропроводов, паровых спутников, теплообменников и подобного оборудования с небольшой нагрузкой.
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 127 | 15 | 75 | 86 | 1,8 |
| 3/4” | 136 | 1,9 | |||
| 1” | 140 | 2,0 | |||
С фланцами
| Размер | Размеры (в мм) | Масса (в кг) | |||||||
| L | H1 | H2 | W | ASME/JPI | DIN | JIS (FF) | JIS (RF) | ||
| 150lb | 300lb | PN40 | 10K,16K | 20K | |||||
| 1/2" | 175 | 14 | 77 | 86 | 2,9 | 3,3 | 3,7 | 3,3 | 3,5 |
| 3/4" | 195 | 3,5 | 4,5 | 4,4 | 3,8 | 4,0 | |||
| 1" | 215 | 4,2 | 5,3 | 5,1 | 5,0 | 5,3 | |||
*По запросу доступна специальная строительная длина.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
С муфтой под сварку
| Размер | Размеры (в мм) | Масса | ||||||
| L | H1 | H2 | W | D | C | h | (кг) | |
| 1/2” | 127 | 15 | 75 | 86 | 36 | 22,2 | 15 | 1,8 |
| 3/4” | 136 | 41 | 27,7 | 1,9 | ||||
| 1” | 140 | 50 | 34,5 |
2,0 |
||||
| Модель | Соединение |
Макс. |
Макс. перепад |
Макс. раб. |
Материал корпуса |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| GC1N-10 |
Резьбовая муфта Rc,NPT |
1/2” |
10 |
10 | 350 |
Нержавеющая сталь SCS13A/CF8 |
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16 | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-21 | 1/2” | 21 | 21 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-10F |
С фланцами FF,RF |
1/2” | 10 | 10 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16F | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-21F | 1/2” | 21 | 21 | |||
| 20 | ||||||
| 25 | ||||||
| GC1N-10W |
С муфтой под сварку SW |
1/2” | 10 | 10 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16W | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1v-21W | 1/2” | 21 | 21 | |||
| 3/4” | ||||||
| 1” | ||||||
●Максимально допустимое давление (PMA): 21 бар
PMA — это давление, которое способны выдерживать стойкие к давлению компоненты (корпус).
●Максимально допустимая температура (TMA): 350℃
TMA — это температура, которую способны выдерживать стойкие к давлению компоненты (корпус).
●Минимальный перепад рабочего давления (⊿PMN): 0,1 бар
⊿PMN — это минимальный перепад рабочего давления между впуском и выпуском конденсатоотводчика.
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
