Серия G | Конденсатоотводчики с шаровым поплавком
Конденсатоотводчики Серия G | Конденсатоотводчики с шаровым поплавком
G11N
Особенности/
виды применения
Особенности
Предотвращает накопление конденсата на первичной стороне (поплавковая система непрерывного выпуска)
По достижении температуры насыщения поплавковый механизм немедленно выпускает конденсат, предотвращая его накопление на первичной стороне. Идеальное решение для ситуаций, в которых недопустимо накопление конденсата.
Простота технического обслуживания
Для обеспечения быстроты и легкости технического обслуживания все компоненты клапана крепятся к крышке. Обслуживание конденсатоотводчика можно производить прямо на линии.
Первоклассная герметичность и долговечность
Система SCCV от MIYAWAKI обеспечивает первоклассную герметичность и долговечность.
Данный клапанный механизм был разработан MIYAWAKI для повышения долговечности клапана и обеспечения максимально эффективной герметизации.Возвращение конденсата
Отличаясь высокой степенью стойкости к противодавлению, данная модель способствует возвращению конденсата.
Предотвращает паровые и воздушные пробки
Мембранный воздушный клапан гарантирует быстрый пуск. Воздушный клапан функционирует с учетом температуры насыщения и предотвращает образование воздушных и паровых пробок.
*Система SCCV расшифровывается как Self Closing and Centering Valve, что означает Самозакрывающийся и Самоцентрирующийся Клапан.
Типичные виды применения
Подходит для различных видов применения, включая крупногабаритные теплообменники в различных отраслях, включая промышленные установки, технологическое оборудование для продуктов питания, устройства для покраски/очистки и системы кондиционирования воздуха.
Размеры/масса
Размеры/масса
| Размер | Размеры (в мм) | Масса | ||||
| L | H1 | H2 | W1 | W2 | (в кг) | |
| 1/2” | 120 | 37 | 92 | 97 | 60 | 3,9 |
| 3/4” | ||||||
*По запросу доступно резьбовое/фланцевое исполнение и особые строительные длины.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
Спецификация
| Модель | Соединение |
Макс. |
Макс. перепад |
Макс. |
Материал корпуса |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| G11N-2 |
Резьбовая муфта Rc,NPT |
1/2” | 2 | 2 | 220 |
Чугун FC250 |
| 3/4” | ||||||
| G11N-8 | 1/2” | 8 | 8 | |||
| 3/4” | ||||||
| G11N-16 | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
●Максимально допустимое давление (PMA): 16 бар
PMA — это давление, которое способны выдерживать стойкие к давлению компоненты (корпус).
●Максимально допустимая температура (TMA): 220 ℃
TMA — это температура, которую способен выдерживать главный узел (корпус).
●Минимальный перепад рабочего давления (⊿PMN): 0,1 бар
⊿PMN — это минимальный перепад рабочего давления между впуском и выпуском конденсатоотводчика.
*Резьбовой фланец по запросу.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.

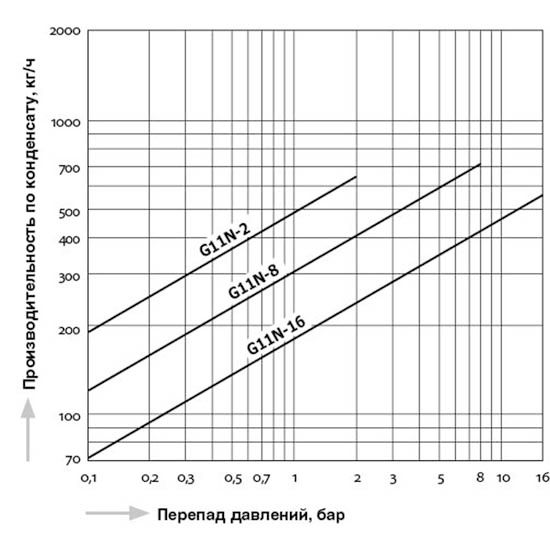

Пропускная способность
Примеры установки
■ Дополнительные изделия для
Y-образный фильтр: YM1
Смотровые стекла: TS1 T3
Воздухоотводчик: AT9N
Особенности
Предотвращает накопление конденсата на первичной стороне (поплавковая система непрерывного выпуска)
По достижении температуры насыщения поплавковый механизм немедленно выпускает конденсат, предотвращая его накопление на первичной стороне. Идеальное решение для ситуаций, в которых недопустимо накопление конденсата.
Простота технического обслуживания
Для обеспечения быстроты и легкости технического обслуживания все компоненты клапана крепятся к крышке. Обслуживание конденсатоотводчика можно производить прямо на линии.
Первоклассная герметичность и долговечность
Система SCCV от MIYAWAKI обеспечивает первоклассную герметичность и долговечность.
Данный клапанный механизм был разработан MIYAWAKI для повышения долговечности клапана и обеспечения максимально эффективной герметизации.Возвращение конденсата
Отличаясь высокой степенью стойкости к противодавлению, данная модель способствует возвращению конденсата.
Предотвращает паровые и воздушные пробки
Мембранный воздушный клапан гарантирует быстрый пуск. Воздушный клапан функционирует с учетом температуры насыщения и предотвращает образование воздушных и паровых пробок.
*Система SCCV расшифровывается как Self Closing and Centering Valve, что означает Самозакрывающийся и Самоцентрирующийся Клапан.
Типичные виды применения
Подходит для различных видов применения, включая крупногабаритные теплообменники в различных отраслях, включая промышленные установки, технологическое оборудование для продуктов питания, устройства для покраски/очистки и системы кондиционирования воздуха.
Размеры/масса
| Размер | Размеры (в мм) | Масса | ||||
| L | H1 | H2 | W1 | W2 | (в кг) | |
| 1/2” | 120 | 37 | 92 | 97 | 60 | 3,9 |
| 3/4” | ||||||
*По запросу доступно резьбовое/фланцевое исполнение и особые строительные длины.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
| Модель | Соединение |
Макс. |
Макс. перепад |
Макс. |
Материал корпуса |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| G11N-2 |
Резьбовая муфта Rc,NPT |
1/2” | 2 | 2 | 220 |
Чугун FC250 |
| 3/4” | ||||||
| G11N-8 | 1/2” | 8 | 8 | |||
| 3/4” | ||||||
| G11N-16 | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
●Максимально допустимое давление (PMA): 16 бар
PMA — это давление, которое способны выдерживать стойкие к давлению компоненты (корпус).
●Максимально допустимая температура (TMA): 220 ℃
TMA — это температура, которую способен выдерживать главный узел (корпус).
●Минимальный перепад рабочего давления (⊿PMN): 0,1 бар
⊿PMN — это минимальный перепад рабочего давления между впуском и выпуском конденсатоотводчика.
*Резьбовой фланец по запросу.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
■ Дополнительные изделия для
Y-образный фильтр: YM1
Смотровые стекла: TS1 T3
Воздухоотводчик: AT9N
