Серия E | Конденсатоотводчики с опрокинутым поплавком
Конденсатоотводчики Серия E | Конденсатоотводчики с опрокинутым поплавком
ESH8N
1978 г. Награда за передовые достижения в области энергосбережения
Особенности/
виды применения
Особенности
Предотвращает накопление конденсата на первичной стороне
Прерывистый или непрерывный выпуск в зависимости от нагрузки по конденсату предотвращает накопление конденсата на первичной стороне.
Первоклассная долговечность
Клапан системы SCCV и надежный рычаг в сочетании с внутренними компонентами из нержавеющей стали обеспечивают первоклассную долговечность изделий.
Простота технического обслуживания
Данную модель можно ремонтировать прямо на линии — это обеспечивает быстроту и легкость технического обслуживания
Возвращение конденсата
Отличаясь высокой степенью стойкости к противодавлению, данная модель поддерживает возвращение конденсата при давлении, составляющем до 90% от давления на входе.
Полное удержание пара
Двойной механизм сепарации пара (реализованный с U-образным каналом и опрокинутым поплавком) обеспечивает надежную сепарацию пара и герметичность конденсатоотводчика.
Предотвращает паровые и воздушные пробки
Благодаря небольшому вентиляционному отверстию в верхней части опрокинутого поплавка (которое выпускает горячий воздух и неконденсирующиеся газы) данная модель предотвращает образование паровых и воздушных пробок
*Система SCCV расшифровывается как Self Closing and Centering Valve, что означает Самозакрывающийся и Самоцентрирующийся Клапан
Типичные виды применения
Подходит для широкого спектра областей, включая растениеводство, производство продуктов питания, покраску, очистку и кондиционирование воздуха.
Размеры/масса
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 220 | 114 | 111 | 147 | 11,0 |
| 3/4” | |||||
| 1” | 224 | ||||
С муфтой под сварку
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 220 | 114 | 111 | 146 | 11,0 |
| 3/4” | |||||
| 1” | |||||
С фланцами
| Размер | Размеры (в мм) | |||
| L | H1 | H2 | W | |
| 1/2" | 250 | 114 | 111 | 146 |
| 3/4" | ||||
| 1" | ||||
| Размер | Масса(кг) | ||||||||
| JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | DIN | ||||||
| 10K,16K | 20K | 30K | 40K | 150lb | 300lb | 600lb | PN40 | PN100 | |
| 1/2" | 11,0 | 11,0 | 12,4 | 12,8 | 11,4 | 12,1 | 12,1 | 11,3 | 12,2 |
| 3/4" | 12,4 | 12,4 | 13,7 | 14,0 | 11,8 | 12,8 | 13,2 | 12,9 | 15,0 |
| 1" | 13,2 | 13,6 | 14,6 | 15,0 | 12,4 | 13,6 | 14,0 | 15,0 | 18,3 |
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
*По запросу доступна специальная строительная длина.
Спецификация
| Модель | Соединение | Макс. раб. давление |
Макс. перепад рабочего |
Макс. раб. |
Материал корпуса | |
| Тип | Размер | (бар) | (бар) | (℃) | ||
| ESH8N-21 |
Резьбовая муфта Rc,NPT |
1/2” | 21 | 21 | 400 |
Литая сталь SCPH2/WCB |
| 3/4” | ||||||
| 1” | ||||||
| ESH8N-45 | 1/2” | 44 | 44 | |||
| 3/4” | ||||||
| 1” | ||||||
| ESH8NF-21 |
С фланцами FF,RF |
1/2” | 21 | 21 | ||
| 3/4” | ||||||
| 1” | ||||||
| ESH8NF-45 | 1/2” | 44 | 44 | |||
| 3/4” | ||||||
| 1” | ||||||
| ESH8NW-21 |
С муфтой под сварку SW |
1/2” | 21 | 21 | ||
| 3/4” | ||||||
| 1” | ||||||
| ESH8NW-45 | 1/2” | 44 | 44 | |||
| 3/4” | ||||||
| 1” | ||||||
●ESH8N-21 PMA: 44 бар, TMA: 400 ℃ , PMO: 21 бар, TMO: 400℃
●ESH8N-45 PMA: 44 бар, TMA: 400 ℃ , PMO: 44 бар, TMO: 400℃
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
*По запросу доступны особые размеры 1-1/4”, 1-1/2” и 2”.
*Для получения дополнительной информации обратитесь в MIYAWAKI

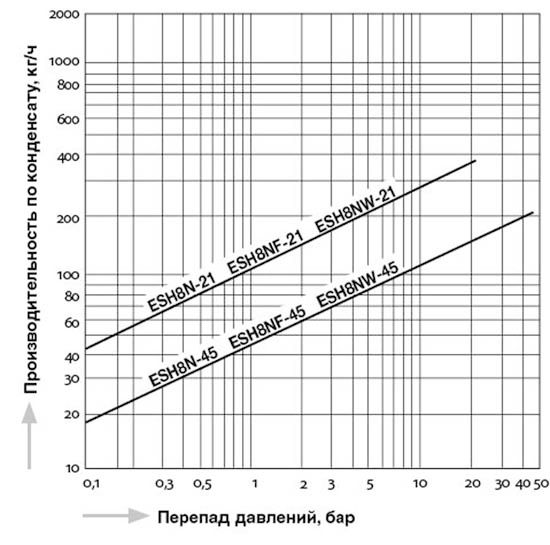

Пропускная способность
Примеры установки
●В целях упрощения чертежа байпасные линии, клапаны и другое требуемое оборудование не показаны.
●Если необходимо обеспечить возврат конденсата, установите обратный клапан (модель CV) и запорный клапан на стороне выпуска кондесатоотводчика.
