Паровой проточный водонагреватель | Циркуляционный метод
Система горячего водоснабжения Паровой проточный водонагреватель | Циркуляционный метод
HE-08RH
Подача горячей воды температурой до 95 ℃
Особенности/
виды применения
Особенности
Подача горячей воды температурой до 95 ℃
Система подходит для задач чистки и стерилизации при температуре 83 ℃ или выше в пищевой промышленности.
Стабильная подача больших объемов горячей воды
Горячая вода подается при постоянном выходном давлении и температуре.
Водонагреватель не требует проведения проверок на соответствие установленным нормам
Бак для хранения и резервуар высокого давления не требуют регулярных проверок, предоставления отчетов в правительственные органы или испытаний эксплуатационных качеств.
Чистая горячая вода
Благодаря технологии непрямого нагрева горячая вода подается чистой.
Тихая работа
Смешивание пара и холодной воды происходит малошумным образом, предотвращая шумовое загрязнение на месте установки системы.
Типичные виды применения
Серия HE включает различные типы, например с особой спецификацией (нержавеющая сталь и т. д.), и значения пропускной способности (от высокой до средней).
Модели данной серии могут применяться в широком спектре областей, включая общее промышленное применение, здравоохранение и гигиену.
*Обращайтесь с запросами касательно особых спецификаций.
● Очистка и стерилизация кухонного оборудования
Может использоваться для высокотемпературной очистки и стерилизации кухонного оборудования.
● Процедуры очистки на предприятиях
Высокоэффективное решение для проведения очистки на промышленных предприятиях.
● Ванные
Высокая пропускная способность изделия позволяет использовать его на крупных банных объектах.
Размеры/масса
Размеры/масса
| Размеры (в мм) | Масса | Эксплуатационная масса | |||
| W | H | D1 | D2 | (кг) | (кг) |
| 800 | 1500 | 1200 | 250 | 500 | 680 |
Спецификация
| Модель | Соединение | |||||||||
| Размер | ||||||||||
|
Вход |
Вход |
Подача |
Возвратная |
Удаленная |
Паровой |
Перелив |
Метод |
Метод |
||
| HE-08RH |
С фланцами FF* |
1 1/2” |
1 1/2” |
1 1/2” | 1/2” |
1” |
3/4” |
1 1/2” |
Пар / холодная |
Закупоривание |
| Модель |
Температура |
Номинальная кВт |
Источник |
Частота |
Электрическая |
Номинальный (A) |
Диапазон (бар) |
Давление |
|
| (℃) | Пар |
холодная вода |
(бар) | ||||||
| HE-08RH | 30 - 95 |
419 (360,000) |
AC200 (3 фазы) |
50 | 1.8 | 7.6 |
2 - 3,5 (давление |
1 - 4 (давление |
2 (во |
| 60 | 2.7 | 9.9 | |||||||
*Потенциально может соответствовать следующим стандартам фланцев: JIS 10K
● Данная модель может использоваться в полосах 50 Гц и 60 Гц.
● Обратите внимание, что внутренняя часть корпуса не является водо-/пыленепроницаемой
● Стандартное оборудование
・Предохранительные устройства: Устройство защиты от низкого уровня воды, устройство для предотвращения перегрева, устройство защиты от перегрузок насоса
・Материал смачиваемых компонентов: Нержавеющая сталь
・Для использования в помещении
・Внутренний бак
● Также возможны другие индивидуально адаптированные решения. Для уточнения деталей обращайтесь с соответствующими запросами.
・ Материал смачиваемых компонентов: Нержавеющая сталь (система прошла эксплуатационные испытания на выщелачивание)
・Подходит для использования вне помещений
・Поддерживает использование внешнего бака
・Дистанционное управление, автоматическая работа на основе таймера и т. д.
*Возможны особые варианты выполнения с указанными пользователем материалами, объемом подачи воды и другими характеристиками.
Пропускная способность по горячей воде
Схема расхода / температуры на выходе (по температуре)

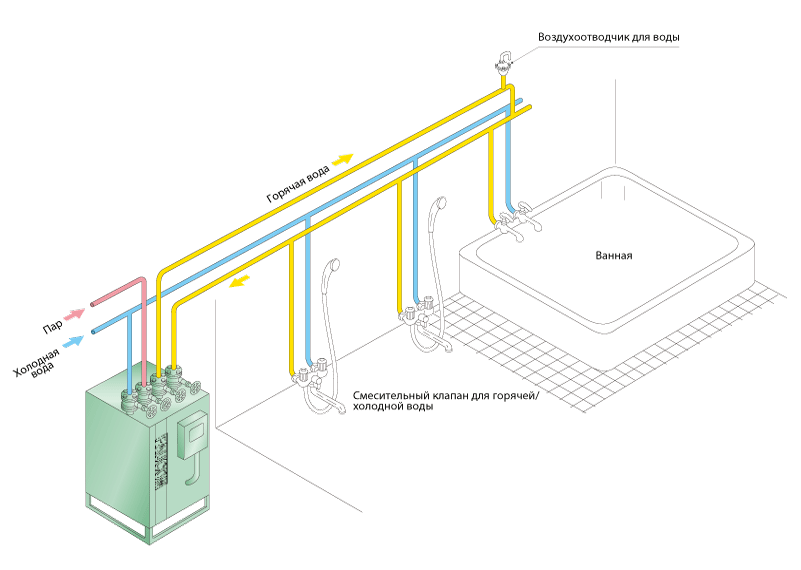

Примеры установки
