Конденсатоотводчики для перекачивания конденсата
Устройства возвращения конденсата Конденсатоотводчики для перекачивания конденсата
GL81E
Электроэнергия не требуется / может использоваться во взрывобезопасных зонах
Особенности/виды применения
Особенности
Энергосберегающий эффект
Перекачивающие конденсатоотводчики способны подавать конденсат низкого давления к линиям возвращения конденсата высокого давления, расположенным в отдаленных местах или на большей высоте. Данное изделие позволяет рекуперировать и эффективно утилизировать ранее неиспользуемую тепловую энергию конденсата, обеспечивая тем самым существенные преимущества в контексте энергосбережения.
Электроэнергия не требуется
Система выталкивает конденсат, используя давление движущей среды*, следовательно ее легко можно устанавливать во взрывобезопасных зонах.
При этом удаленные установки не требуют дополнительной электросети.
*Помимо пара, движущей средой может выступать сжатый воздух, газообразный азот или другие подобные газы.
Простота технического обслуживания
Все основные соединения находятся на стороне крышки насоса. Это обеспечивает легкость доступа для проведения технического обслуживания, которое можно выполнять без отсоединения труб.
Низкая наполнительная головка
Перекачивающие конденсатоотводчики MIYAWAKI имеют очень низкую наполнительную головку, которая обеспечивает хорошую пропускную способность без необходимости использования верхних коллекторов.
Типичные виды применения
● Возвращение конденсата низкого давления (в сочетании с коллекторами)
● Поддержка выпуска конденсата из теплообменников, работающих при давлении около 0 бар (изб.) или ниже
● Устранение «пробуксовки»
*«Пробуксовка» — это явление, при котором конденсатоотводчик не работает вследствие падения давления на первичной стороне устройства, и внутри устройства скапливается конденсат. Такое явление не только препятствует выводу конденсата, но и повышает вероятность гидравлических ударов или коррозии теплообменника.
Размеры/масса
Размеры/масса
| Размеры (в мм) |
Пространство для технического обслуживания |
Масса |
|||||||||||||
| H | H1 | H2 | H3 | D | D1 | W | W1 | E | (кг) | ||||||
|
670
|
220
|
123
|
579
|
680
|
240
|
368
|
50 |
380 мм и более | 160 | ||||||
Комплектный блок
Также доступна модель в виде комплектного блока GL81-PU, которая упрощает монтаж и подключение.
Этот компактный комплектный блок включает трубопроводы, необходимые для работы перекачивающего конденсатоотводчика.
Спецификация
|
Модель |
Соединение |
Макс. раб. |
Макс. раб. |
Движущая среда |
Материал |
|||
|
Размер |
(бар) | (℃) | ||||||
|
Впуск для |
Выпуск для |
Впуск для |
Выход |
|||||
|
GL81E |
3” (С фланцами*1)
|
2” (С фланцами*1)
|
1/2” (Резьбовое
|
1” (Резьбовое
|
10,5 |
185 |
Насыщенный пар / |
из чугуна с FCD450 |
●Максимально допустимое давление (PMA): 16 бар
●Максимально допустимая температура (TMA): 185℃
●При размещении заказа необходимо указать модель GL81E-A. Данное изделие продается в комплекте, который содержит следующие дополнительные принадлежности.
| Обратный клапан на стороне впуска* | 3” x1 |
| Прокладка на стороне впуска | 3” x2 |
| Фланец на стороне впуска | 3” x1 |
| Болт с гайками на стороне впуска | 8 комплектных крепежных элемента |
| Крепления корпуса | x2 |
| Обратный клапан на стороне выпуска* | 2” x1 |
| Прокладка на стороне выпуска | 2” x2 |
| Фланец на стороне выпуска | 2” x1 |
| Болт с гайками на стороне выпуска | 4 комплектных крепежных элемента |
| Болты, гайки, плоские шайбы для креплений корпуса | 2 комплектных крепежных элемента |
* Следует убедиться, что для обратных клапанов на стороне впуска и стороне выпуска применяются стандартные принадлежности.
Таблица значений пропускной способности по потоку
Таблица расхода пара и воздуха для GL81(E)
Эквивалентный расход воздуха при 20 °C в условиях атмосферного давления,
| Наполнительная головка | Коэффициенты FH | |
| в мм | в дюймах | |
| 150 | 5.9 | 0,66 |
| 270 | 10.6 | 0,75 |
| 370 | 14.5 | 0,82 |
| 570 | 22.4 | 0,92 |
| 770 | 30.3 | 1,00 |
| 970 | 38.2 | 1,01 |
| 1270 | 50.0 | 1,03 |
пропускную способность, приведенную в данной таблице, на коэффициенты FH.
Примеры установки

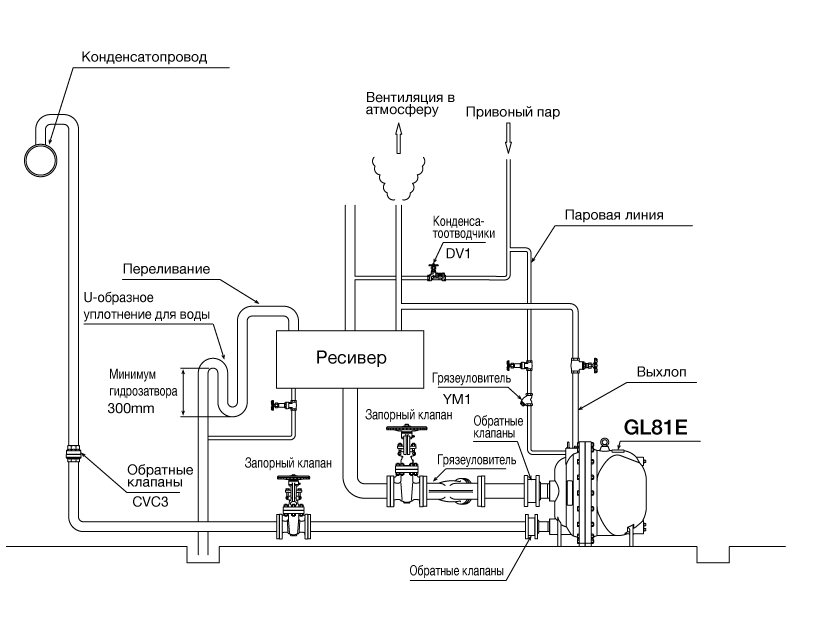

Открытая система
Закрытая система
