Поплавковые конденсатоотводчики
Конденсатоотводчики для сжатого воздуха Поплавковые конденсатоотводчики
AGC1V
Может выполняться в версии, предназначенной для горизонтальной установки Уравнитель давления не требуется
Особенности/
виды применения
Особенности
Не требуются линии выравнивания давления
Линии выравнивания давления не требуются. Это обеспечивает экономию трубных материалов.
Первоклассная долговечность
Корпус изделия выполнен из нержавеющей стали, которая обеспечивает его долговечность и стойкость к коррозии даже в агрессивной среде.
Возможность установки в условиях ограниченного пространства
Благодаря вертикальной ориентации изделия оно может устанавливаться в условиях ограниченного пространства
Типичные виды применения
Подходят для воздухопроводов, последовательных охладителей, приемных баков, газопроводов и других подобных видов применения.
Размеры/масса
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | ||
| L | W | W1 | (кг) | |
| 1/2” | 127 | 86 | 53 | 1,8 |
| 3/4” | 136 | 1,9 | ||
| 1” | 140 | 51 | 2,1 | |
С муфтой под сварку
| Размер | Размеры (в мм) | Масса | |||||
| L | W | W1 | D | C | h | (кг) | |
| 1/2” | 127 | 86 | 53 | 36 | 22,2 | 15 | 1,8 |
| 3/4” | 136 | 41 | 27,7 | 1,9 | |||
| 1” | 140 | 51 | 50 | 34,5 | 2,1 | ||
С фланцами
| Размер | Размеры (в мм) | Масса (кг) | ||||||
| L | W | W1 | ASME/JPI (RF) | DIN | JIS (FF) | JIS (RF) | ||
| 150 lb | 300 lb | PN40 | 10K,16K | 20K | ||||
| 1/2" | 175 | 86 | 53 | 2,9 | 3,3 | 3,3 | 3,3 | 3,5 |
| 3/4" | 195 | 3,5 | 4,5 | 4,5 | 3,8 | 4,0 | ||
| 1" | 215 | 4,2 | 5,3 | 5,3 | 5,0 | 5,3 | ||
*По запросу доступна специальная строительная длина.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
Спецификация
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Материал корпуса |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| AGC1V |
Резьбовая муфта Rc,NPT |
1/2” | 21 | 21 | 350 |
|
| 3/4” | ||||||
| 1” | ||||||
| AGC1V-F |
С фланцами FF,RF |
1/2” | ||||
| 3/4” | ||||||
| 1” | ||||||
| AGC1V-W |
С муфтой под сварку SW |
1/2” | ||||
| 3/4” | ||||||
| 1” | ||||||
●Максимально допустимое давление (PMA): 21 бар
PMA — это давление, которое способны выдерживать стойкие к давлению компоненты (корпус).
●Минимальный перепад рабочего давления (⊿PMN): 0,1 бар
⊿PMN — это минимальный перепад рабочего давления между впуском и выпуском конденсатоотводчика.
●Максимально допустимая температура (TMA): 350℃
TMA — это температура, которую способны выдерживать стойкие к температуры компоненты (корпус).
●По запросу доступна версия для горизонтальной установки. (Модель: AGC1)
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.

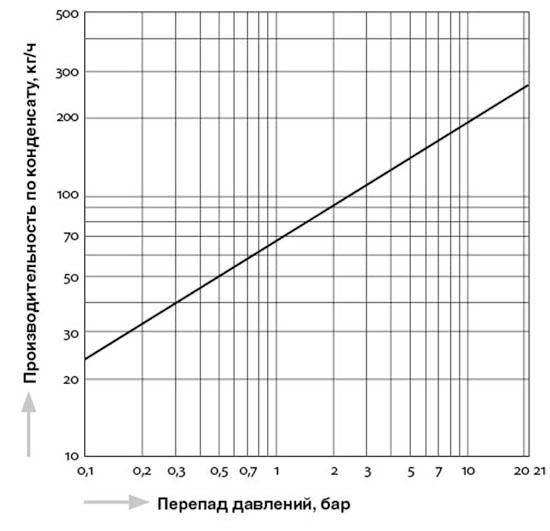

Пропускная способность
Особенности
Не требуются линии выравнивания давления
Линии выравнивания давления не требуются. Это обеспечивает экономию трубных материалов.
Первоклассная долговечность
Корпус изделия выполнен из нержавеющей стали, которая обеспечивает его долговечность и стойкость к коррозии даже в агрессивной среде.
Возможность установки в условиях ограниченного пространства
Благодаря вертикальной ориентации изделия оно может устанавливаться в условиях ограниченного пространства
Типичные виды применения
Подходят для воздухопроводов, последовательных охладителей, приемных баков, газопроводов и других подобных видов применения.
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | ||
| L | W | W1 | (кг) | |
| 1/2” | 127 | 86 | 53 | 1,8 |
| 3/4” | 136 | 1,9 | ||
| 1” | 140 | 51 | 2,1 | |
С муфтой под сварку
| Размер | Размеры (в мм) | Масса | |||||
| L | W | W1 | D | C | h | (кг) | |
| 1/2” | 127 | 86 | 53 | 36 | 22,2 | 15 | 1,8 |
| 3/4” | 136 | 41 | 27,7 | 1,9 | |||
| 1” | 140 | 51 | 50 | 34,5 | 2,1 | ||
С фланцами
| Размер | Размеры (в мм) | Масса (кг) | ||||||
| L | W | W1 | ASME/JPI (RF) | DIN | JIS (FF) | JIS (RF) | ||
| 150 lb | 300 lb | PN40 | 10K,16K | 20K | ||||
| 1/2" | 175 | 86 | 53 | 2,9 | 3,3 | 3,3 | 3,3 | 3,5 |
| 3/4" | 195 | 3,5 | 4,5 | 4,5 | 3,8 | 4,0 | ||
| 1" | 215 | 4,2 | 5,3 | 5,3 | 5,0 | 5,3 | ||
*По запросу доступна специальная строительная длина.
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Материал корпуса |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| AGC1V |
Резьбовая муфта Rc,NPT |
1/2” | 21 | 21 | 350 |
|
| 3/4” | ||||||
| 1” | ||||||
| AGC1V-F |
С фланцами FF,RF |
1/2” | ||||
| 3/4” | ||||||
| 1” | ||||||
| AGC1V-W |
С муфтой под сварку SW |
1/2” | ||||
| 3/4” | ||||||
| 1” | ||||||
●Максимально допустимое давление (PMA): 21 бар
PMA — это давление, которое способны выдерживать стойкие к давлению компоненты (корпус).
●Минимальный перепад рабочего давления (⊿PMN): 0,1 бар
⊿PMN — это минимальный перепад рабочего давления между впуском и выпуском конденсатоотводчика.
●Максимально допустимая температура (TMA): 350℃
TMA — это температура, которую способны выдерживать стойкие к температуры компоненты (корпус).
●По запросу доступна версия для горизонтальной установки. (Модель: AGC1)
*Доступные стандарты фланцев: ASME/JPI, DIN, JIS
*Для получения дополнительной информации обратитесь в компанию MIYAWAKI.
