Seria TB | Odwadniacze bimetaliczne z regulacją temperatury
Odwadniacze pary Seria TB | Odwadniacze bimetaliczne z regulacją temperatury
TB7BN-C
Z zaworem kulowym
Funkcje/zastosowania
Cechy produktu
Całkowita szczelność pary
W odwadniaczu z regulacją temperatury wykorzystywane jest zjawisko regulacji przechłodzenia kondensatu. W ten sposób utrzymywany jest określony poziom kondensatu w odwadniaczu. Mechanizm ten zapewnia idealną szczelność i z powodzeniem zapobiega utracie pary podczas pracy instalacji.
Wyjątkowa trwałość
System MIYAWAKI SCCV (zawór samozamykający i centrujący) ma większą trwałość dzięki delikatnemu zamykaniu podczas pracy.
Składa się ze swobodnie obracającego się zaworu, który jest centrowany i prowadzony przepływem kondensatu, dzięki czemu jest idealnie dopasowany do gniazda zaworu, nawet w ekstremalnych warunkach zastosowań wysokociśnieniowych. Pozwala to znacząco zmniejszyć zużycie i erozję komponentów zaworu. Pozwala to znacząco zmniejszyć zużycie i erozję komponentów zaworu.
Efekt oszczędności energii
Znaczny efekt oszczędności energii można uzyskać poprzez kontrolę temperatury odprowadzanego kondensatu. Odwadniacz ten znacznie zmniejsza zużycie pary, zwłaszcza w zastosowaniach, gdzie ciepło jawne kondensatu może być wykorzystane do ogrzewania.
Zawór wydmuchowy
Zawór wydmuchowy do usuwania zanieczyszczeń i kamienia pochodzącego z rur, które dostały się i nagromadziły w nim, bez konieczności demontażu odwadniacza.
● TB7BN-C w przypadku ciśnień do 0,98 MPa (142 psig)
Typowe zastosowania
Odpowiednie do głównych linii parowych, ogrzewania towarzyszącego i innych tego typu zastosowań.
Wymiary/masa
Wymiary/masa
Gwintowane / Gniazdo do spawania
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 70 | 82 | 60 | 56 | 2.8 | 3.2 | 2.4 | 2.2 | 0,9 | 2.0 |
| 3/4” | 80 | 3.2 | 1,0 | 2.2 | ||||||
| 1” | 1,1 | 2.4 | ||||||||
Kołnierzowe
JIS,ASME
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa (kg) | Masa (lb) | ||||||||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | |||||
| 10K,16K | 20K | 30K | 150lb | 300lb | 10K,16K | 20K | 30K | 150lb | 300lb | |||||||||
| 1/2” | 145 | 82 | 60 | 56 | 5.7 | 3.2 | 2.4 | 2.2 |
2,4 |
2,5 | 2,6 | 2,0 | 2,5 | 5.3 | 5.5 | 5.7 | 4.4 | 5.5 |
| 3/4” | 2,8 | 2,9 | 3,0 | 2,5 | 3,4 | 6.2 | 6.4 | 6.6 | 5.5 | 7.5 | ||||||||
| 1” | 3,9 | 4,1 | 4,2 | 3,2 | 4,2 | 8.6 | 9.0 | 9.2 | 7.0 | 9.2 | ||||||||
DIN PN40
|
Wielkość |
Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| DN15 | 150 | 82 | 60 | 56 | 5.9 | 3.2 | 2.4 | 2.2 | 2.7 | 5.9 |
| DN20 | 3.5 | 7.7 | ||||||||
| DN25 | 160 | 6.3 | 4.1 | 9.0 | ||||||
*Dostosowane wymiary powierzchni czołowej na zamówienie.
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Zakres regulacji |
Standardowa temperatura zadana |
Materiał korpusu |
||||||
| Typ | Wielkość |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
| TB7BN-C |
Gwintowane Rc,NPT |
1/2” |
0.98 |
142 | 0.98 | 142 | 183 | 361 | 50 - 160 | 122 - 320 | 100 (przy 1,0 MPa) |
212 (przy 145 psig) |
Stal kuta A105 |
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TB7BNF-C |
Kołnierzowe FF,RF |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TB7BNW |
Gniazdo do spawania SW |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
● Maksymalne dopuszczalne ciśnienie (PMA): 0,98MPa (142psig) PMA to ciśnienie, które jest tolerowane przez części odporne na ciśnienie (korpus).
● Maksymalna dopuszczalna temperatura (TMA): 183℃ (361℉) TMA to temperatura, która jest tolerowana przez części odporne na ciśnienie (korpus).
● Min. robocza różnica ciśnień (⊿PMN): 0,01MPa (1.5psig) ⊿PMN to minimalna robocza różnica ciśnień między wlotem a wylotem odwadniacza.
* Możliwa jest zmiana standardowej temperatury ustawionej fabrycznie. Należy podać ciśnienie robocze i ustawioną temperaturę.
* W instrukcji montażu znajdują się informacje dotyczące regulacji ustawionej temperatury.

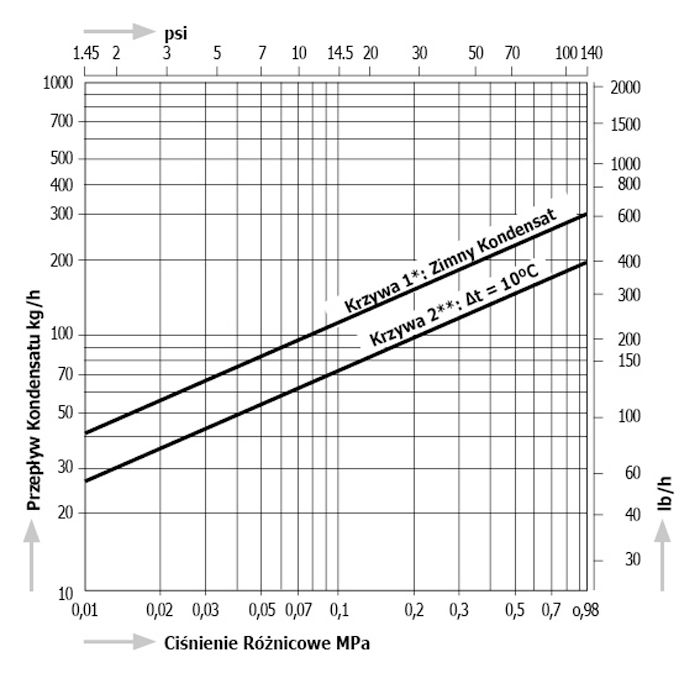

Wydajność
● ⊿t to różnica pomiędzy temperaturą odwadniacza z regulacją temperatury przy pierwszym otwarciu zaworu a temperaturą kondensatu.
Różnica temperatur (⊿t) po początkowym przejściu powietrza jest duża i wskazuje, że natężenie przepływu również wzrośnie.
* Krzywa 1 przedstawia maksymalną pojemność odwadniacza podczas odprowadzania zimnego kondensatu.
** Krzywa 2 przedstawia maksymalną wydajność odwadniacza podczas odprowadzania gorącego kondensatu o temperaturze o 10°C (18°F) niższej od ustawionej temperatury odwadniacza.
Przykłady montażu
