Seria TB | Odwadniacze bimetaliczne z regulacją temperatury
Odwadniacze pary Seria TB | Odwadniacze bimetaliczne z regulacją temperatury

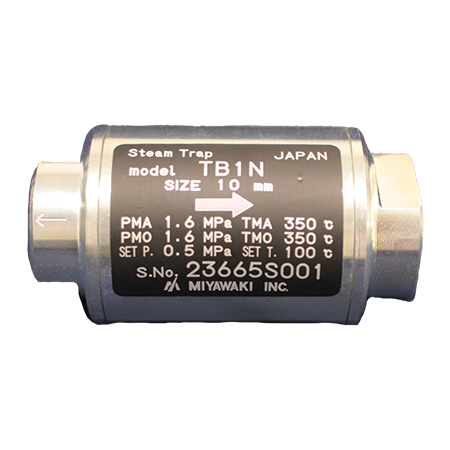

TB1N
Do przewodów miedzianych
Funkcje/zastosowania
Cechy produktu
Produkt można montować do zastosowania poziomo lub pionowo.
Zwarta konstrukcja
Można go montować w małych przestrzeniach.
Wyposażony w niezwykle czuły dysk bimetaliczny
Precyzyjne działanie i reakcja na nawet niewielkie zmiany temperatury. Niewielka waga odwadniacza oznacza również, że tylko nieznacznie obciąża rurę miedzianą lub inną, na której został zamontowany.
Monitorowanie stabilności
Oryginalny mechanizm zaworu opracowany przez firmę MIYAWAKI ogranicza wahania monitorowanej temperatury i zmniejsza dysproporcje temperatury.
Łatwa konserwacja
Konserwacja jest prosta dzięki zgrupowaniu bimetali w jednostki.
Typowe zastosowania
Odpowiednie do przewodów pary i towarzyszącej aparatury w przemyśle naftowym, petrochemii, instalacjach elektrycznych, produkcji żelaza i innych podobnych branżach.
Wymiary/masa
Wymiary/masa
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||
| L | W | L | W | (kg) | (lb) | |
| 1/4” | 70 | 38 | 2.8 | 1.5 | 0,35 | 0.8 |
| 3/8” | ||||||
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Zakres regulacji |
Standardowa temperatura zadana |
Materiał korpusu |
||||||
| Typ | Wielkość |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
| TB1N |
Gwintowanie Rc,NPT |
1/4” | 1,6 | 232 | 1,6 | 232 | 350 | 662 | 50 - 90 | 122 - 194 | 70 (przy 0,5MPa) |
158 (przy 73psig) |
Stal węglowa S25C |
| 3/8” | |||||||||||||
Wydajność
● ⊿t to różnica pomiędzy temperaturą odwadniacza z regulacją temperatury przy pierwszym otwarciu zaworu a temperaturą kondensatu.
Różnica temperatur (⊿t) po początkowym przejściu powietrza jest duża i wskazuje, że natężenie przepływu również wzrośnie.
* Krzywa 1 przedstawia maksymalną pojemność odwadniacza podczas odprowadzania zimnego kondensatu.
** Krzywa 2 przedstawia maksymalną wydajność odwadniacza podczas odprowadzania gorącego kondensatu o temperaturze o 10°C (18°F) niższej od ustawionej temperatury odwadniacza
