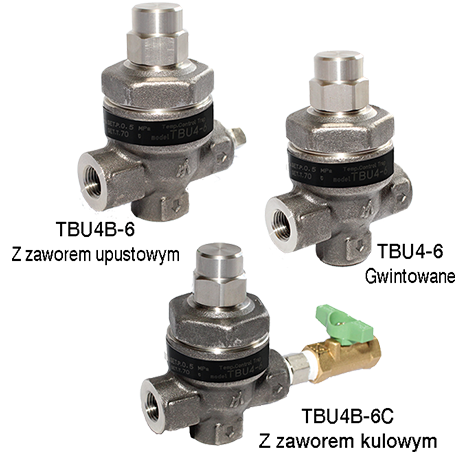

TBU4 / TBU4B/ TBU4B-C
Funkcje/zastosowania
Cechy produktu
Ogranicza gromadzenie się kamienia
Całkowicie przeprojektowane wszystkie elementy jednostki wewnętrznej.
・33% skok zaworu zaworu bimetalicznego
・2,2 razy większa siła otwarcia sprężyny
・Większy kanał przepływu i przestrzeń gniazda zaworu
*W porównaniu z poprzednimi produktami firmy MiyawakiWyjątkowa trwałość
System MIYAWAKI SCCV (zawór samozamykający i centrujący) ma większą trwałość dzięki delikatnemu zamykaniu podczas pracy.
Składa się ze swobodnie obracającego się zaworu, który jest centrowany i prowadzony przepływem kondensatu, dzięki czemu jest idealnie dopasowany do gniazda zaworu, nawet w ekstremalnych warunkach zastosowań wysokociśnieniowych. Pozwala to znacząco zmniejszyć zużycie i erozję komponentów zaworu. Pozwala to znacząco zmniejszyć zużycie i erozję komponentów zaworu.
Efekt oszczędności energii
Znaczny efekt oszczędności energii można uzyskać poprzez kontrolę temperatury odprowadzanego kondensatu. Odwadniacz ten znacznie zmniejsza zużycie pary, zwłaszcza w zastosowaniach, gdzie ciepło jawne kondensatu może być wykorzystane do ogrzewania.
Typowe zastosowania
Odpowiednie do głównych linii parowych, ogrzewania towarzyszącego i innych tego typu zastosowań.
Wymiary/masa
Wymiary/masa
Gwintowane
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 65 | 65 | 25 | 46 | 2.6 | 2.6 | 1.0 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||
Z zaworem wydmuchowym
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 65 | 65 | 22.5 | 46 | 1.3 | 2.6 | 2.6 | 0.9 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||||
Z zaworem kulowym
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 127 | 65 | 22.5 | 46 | 1.3 | 5.0 | 2.6 | 0.9 | 1.8 | 0,68 | 1.50 |
| 3/8” | 132 | 5.2 | ||||||||||
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Zakres regulacji |
Standardowa temperatura zadana |
Materiał korpusu |
||||||
| Typ | Wielkość |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
|
TBU4-6 Gwintowane |
Gwintowane Rc,NPT |
1/4” |
0,6*1 |
87*1 | 0,6 |
87 |
220 | 428 | 50~130 |
122 - 266 |
70 (przy 0,5MPa) |
158 (przy 73psig) |
Staliwo nierdzewne SUS F304/A182 F304
|
| 3/8” | |||||||||||||
|
TBU4B-6 Z zaworem wydmuchowym |
1/4” | ||||||||||||
| 3/8” | |||||||||||||
|
TBU4B-6C Z zaworem kulowym |
1/4” | 0.6*2 | 87*2 |
183 |
361 |
||||||||
| 3/8” | |||||||||||||
* 1 Maksymalne ciśnienie robocze 1,0 MPa (145 psig) jest dostępne w konstrukcji specjalnej.
* 2 Maksymalne ciśnienie robocze 0,98 MPa (142 psig) jest dostępne w konstrukcji specjalnej.
● Możliwa jest zmiana standardowej temperatury ustawionej fabrycznie. Należy podać ciśnienie robocze i ustawioną temperaturę.
● W instrukcji montażu znajdują się informacje dotyczące regulacji ustawionej temperatury.
Wydajność
● ⊿t to różnica pomiędzy temperaturą odwadniacza z regulacją temperatury przy pierwszym otwarciu zaworu a temperaturą kondensatu.
Różnica temperatur (⊿t) po początkowym przejściu powietrza jest duża i wskazuje, że natężenie przepływu również wzrośnie.
* Krzywa 1 przedstawia maksymalną pojemność odwadniacza podczas odprowadzania zimnego kondensatu.
** Krzywa 2 przedstawia maksymalną wydajność odwadniacza podczas odprowadzania gorącego kondensatu o temperaturze o 10°C (18°F) niższej od ustawionej temperatury odwadniacza.
Przykłady montażu
Cechy produktu
Ogranicza gromadzenie się kamienia
Całkowicie przeprojektowane wszystkie elementy jednostki wewnętrznej.
・33% skok zaworu zaworu bimetalicznego
・2,2 razy większa siła otwarcia sprężyny
・Większy kanał przepływu i przestrzeń gniazda zaworu
*W porównaniu z poprzednimi produktami firmy MiyawakiWyjątkowa trwałość
System MIYAWAKI SCCV (zawór samozamykający i centrujący) ma większą trwałość dzięki delikatnemu zamykaniu podczas pracy.
Składa się ze swobodnie obracającego się zaworu, który jest centrowany i prowadzony przepływem kondensatu, dzięki czemu jest idealnie dopasowany do gniazda zaworu, nawet w ekstremalnych warunkach zastosowań wysokociśnieniowych. Pozwala to znacząco zmniejszyć zużycie i erozję komponentów zaworu. Pozwala to znacząco zmniejszyć zużycie i erozję komponentów zaworu.
Efekt oszczędności energii
Znaczny efekt oszczędności energii można uzyskać poprzez kontrolę temperatury odprowadzanego kondensatu. Odwadniacz ten znacznie zmniejsza zużycie pary, zwłaszcza w zastosowaniach, gdzie ciepło jawne kondensatu może być wykorzystane do ogrzewania.
Typowe zastosowania
Odpowiednie do głównych linii parowych, ogrzewania towarzyszącego i innych tego typu zastosowań.
Wymiary/masa
Gwintowane
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 65 | 65 | 25 | 46 | 2.6 | 2.6 | 1.0 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||
Z zaworem wydmuchowym
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 65 | 65 | 22.5 | 46 | 1.3 | 2.6 | 2.6 | 0.9 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||||
Z zaworem kulowym
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 127 | 65 | 22.5 | 46 | 1.3 | 5.0 | 2.6 | 0.9 | 1.8 | 0,68 | 1.50 |
| 3/8” | 132 | 5.2 | ||||||||||
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Zakres regulacji |
Standardowa temperatura zadana |
Materiał korpusu |
||||||
| Typ | Wielkość |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
|
TBU4-6 Gwintowane |
Gwintowane Rc,NPT |
1/4” |
0,6*1 |
87*1 | 0,6 |
87 |
220 | 428 | 50~130 |
122 - 266 |
70 (przy 0,5MPa) |
158 (przy 73psig) |
Staliwo nierdzewne SUS F304/A182 F304
|
| 3/8” | |||||||||||||
|
TBU4B-6 Z zaworem wydmuchowym |
1/4” | ||||||||||||
| 3/8” | |||||||||||||
|
TBU4B-6C Z zaworem kulowym |
1/4” | 0.6*2 | 87*2 |
183 |
361 |
||||||||
| 3/8” | |||||||||||||
* 1 Maksymalne ciśnienie robocze 1,0 MPa (145 psig) jest dostępne w konstrukcji specjalnej.
* 2 Maksymalne ciśnienie robocze 0,98 MPa (142 psig) jest dostępne w konstrukcji specjalnej.
● Możliwa jest zmiana standardowej temperatury ustawionej fabrycznie. Należy podać ciśnienie robocze i ustawioną temperaturę.
● W instrukcji montażu znajdują się informacje dotyczące regulacji ustawionej temperatury.
● ⊿t to różnica pomiędzy temperaturą odwadniacza z regulacją temperatury przy pierwszym otwarciu zaworu a temperaturą kondensatu.
Różnica temperatur (⊿t) po początkowym przejściu powietrza jest duża i wskazuje, że natężenie przepływu również wzrośnie.
* Krzywa 1 przedstawia maksymalną pojemność odwadniacza podczas odprowadzania zimnego kondensatu.
** Krzywa 2 przedstawia maksymalną wydajność odwadniacza podczas odprowadzania gorącego kondensatu o temperaturze o 10°C (18°F) niższej od ustawionej temperatury odwadniacza.
