GH40
Możliwość wykonania ze stali nierdzewnej
Funkcje/zastosowania
Cechy produktu
Szybki rozruch
Automatycznie odprowadza początkowe powietrze i zimny kondensat.
Odpowiedni do opartych na parze procesów o średniej i dużej wydajności
Dostosowuje stopień otwarcia zaworu do ilości wytworzonego kondensatu, aby zapewnić maksymalną wydajność wymiany ciepła.
Odzyskiwanie kondensatu
Dzięki znacznej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu.
Łatwa konserwacja
Aby zapewnić szybką i łatwą konserwację, ten model można naprawiać bezpośrednio w instalacji.
Wysoka wydajność
Zawór równoważący z podwójnym portem zapewnia dużą wydajność w porównaniu z modelami z zaworem pojedynczym.
Typowe zastosowania
Odpowiednie do instalacji przemysłowych, urządzeń z branży żywności i urządzeń do farbowania/czyszczenia.
Wymiary/masa
Wymiary/masa
Kołnierzowe
|
Wielkość
|
Normy kołnierzy
|
Wymiary (mm)
|
Wymiary (in)
|
Masa
|
||||||||||
|
L
|
H1
|
H2
|
W1
|
W2
|
L
|
H1
|
H2
|
W1
|
W2
|
(kg) |
(lb)
|
|||
|
1 1/2"
|
ASME/JPI
|
150lb
300lb
|
230
|
80
|
170
|
60
|
210
|
9.1 | 3.2 |
6.7
|
2.4
|
8.3
|
24,0
|
53.0
|
|
600lb
|
240 | 9.5 |
27,0
|
60.0
|
||||||||||
|
DIN
|
PN40
|
230
|
9.1
|
24,0
|
53.0 | |||||||||
|
JIS (FF,RF)
|
10K,16K,20K
|
|||||||||||||
|
JIS (RF) |
30K |
27,0
|
60.0 | |||||||||||
|
40K
|
240
|
9.5
|
||||||||||||
|
2"
|
ASME/JPI
|
150lb
300lb
|
230
|
9.1
|
24,0 | 53.0 | ||||||||
|
600lb
|
270
|
10.6
|
27,0
|
60.0 | ||||||||||
|
DIN
|
PN40
|
230
|
9.1
|
24,0
|
53.0
|
|||||||||
| JIS (FF,RF) | 10K,16K,20K | |||||||||||||
| JIS (RF) | 30K | 240 | 9.5 | 27,0 | 60.0 | |||||||||
|
40K
|
250
|
10.6
|
||||||||||||
*Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb, 600lb, DIN PN40, JIS 10K, 16K, 20K, 30K, 40K
*Dostosowane wymiary powierzchni czołowej na zamówienie.
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.
Gniazdo do spawania
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||||
| L | H1 | H2 | W1 | W2 | L | H1 | H2 | W1 | W2 | (kg) | (lb) | |
| 1 1/2” | 250 | 80 | 170 | 60 | 210 | 9.8 | 3.2 | 6.7 | 2.4 | 8.3 | 19,0 | 42.0 |
| 2” | 260 | 10.2 | ||||||||||
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Typ odpowietrznika |
Materiał korpusu |
||||
| Typ | Wielkość |
PMO (MPa) |
PMO (psig) |
⊿PMX (MPa) |
⊿PMX (psig) |
TMO (℃) |
TMO (℉) |
|||
| GH40-2F | Kołnierzowe FF,RF* |
1 1/2” | 0,2 | 29 | 0,2 | 29 | 400 | 752 |
Bimetaliczny |
Staliwo SCPH2/WCB |
| 2” | ||||||||||
| GH40-6F | 1 1/2” | 0,6 | 87 | 0,6 | 87 | |||||
| 2” | ||||||||||
| GH40-10F | 1 1/2” | 1,0 | 145 | 1,0 | 145 | |||||
| 2” | ||||||||||
| GH40-21F | 1 1/2” | 2,1 | 305 | 2,1 | 305 | |||||
| 2” | ||||||||||
| GH40-32F | 1 1/2” | 3,2 | 464 | 3,2 | 464 | |||||
| 2” | ||||||||||
| GH40-2W |
Gniazdo do spawania SW |
1 1/2” | 0,2 | 29 | 0,2 | 29 | ||||
| 2” | ||||||||||
| GH40-6W | 1 1/2” | 0,6 | 87 | 0,6 | 87 | |||||
| 2” | ||||||||||
| GH40-10W | 1 1/2” | 1,0 | 145 | 1,0 | 145 | |||||
| 2” | ||||||||||
| GH40-21W | 1 1/2” | 2,1 | 305 | 2,1 | 305 | |||||
| 2” | ||||||||||
| GH40-32W | 1 1/2” | 3,2 | 464 | 3,2 | 464 | |||||
| 2” | ||||||||||
*Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb, 600lb, DIN PN40, JIS 10K, 16K, 20K, 30K, 40K
● Maksymalne dopuszczalne ciśnienie (PMA): 4,0MPa (580psig)
● Maksymalna dopuszczalna temperatura (TMA): 400℃ (752℉)
● Maksymalne robocze ciśnienie wsteczne (PMOB): 90% of inlet-side pressure
* Materiał ASTM (WCB) na zamówienie.
● W tym produkcie zastosowano system zaworów równoważących z podwójnym portem, więc jeśli rzeczywista objętość kondensatu jest znacznie niższa niż wydajność odprowadzania produktu, może dojść do wycieku pary.

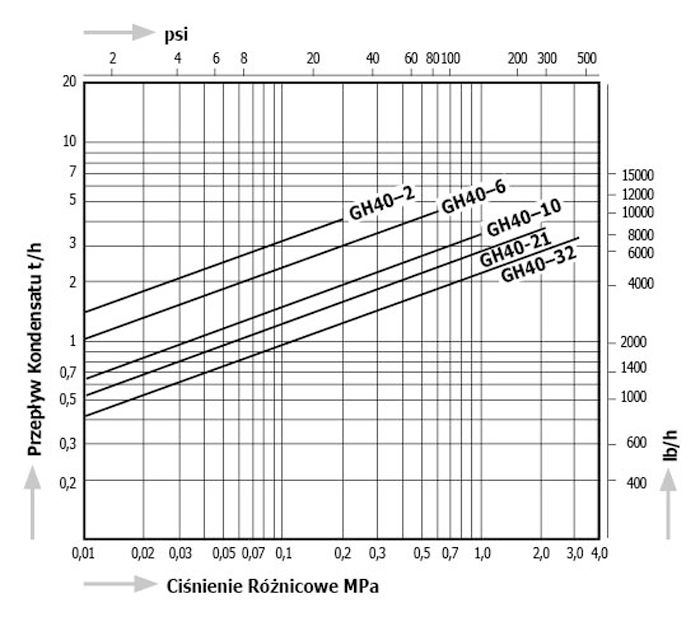

Wydajność
