Seria G | Odwadniacze pływakowe
Odwadniacze pary Seria G | Odwadniacze pływakowe

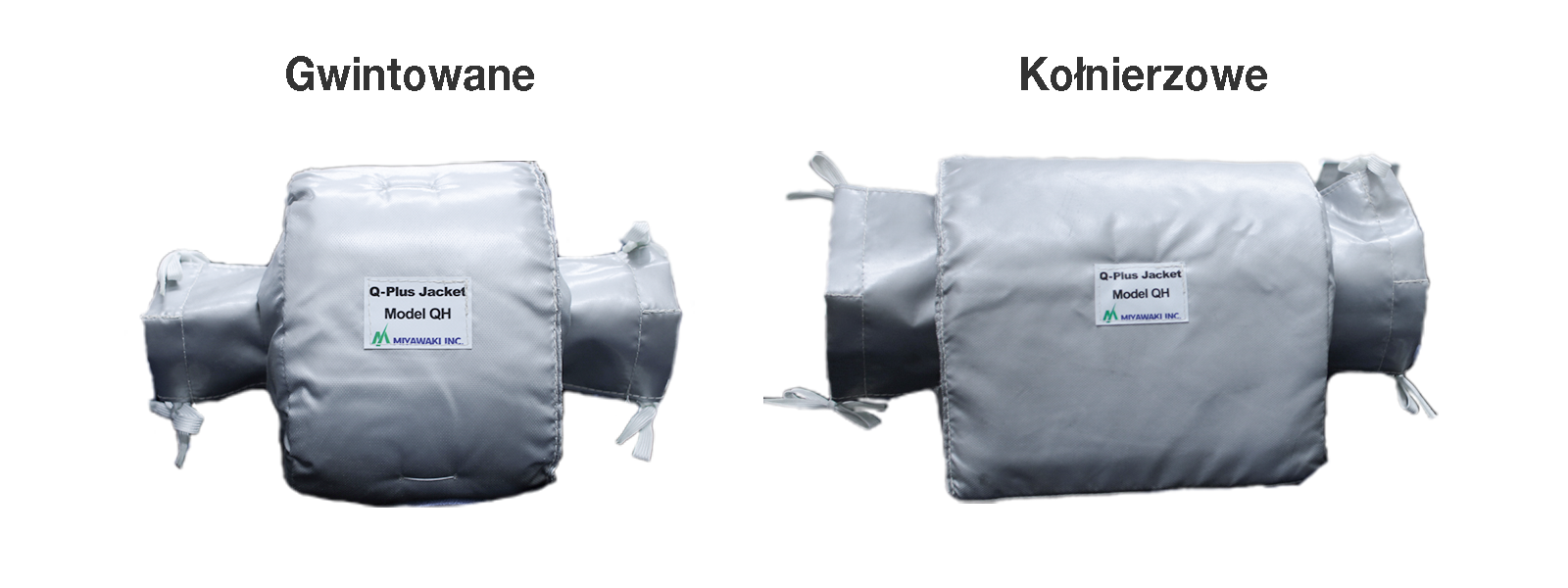

GC1N
Funkcje/zastosowania
Cechy produktu
Brak gromadzenia się kondensatu po stronie pierwotnej (system pływaka z ciągłym odprowadzaniem z samoregulującą kryzą)
Mechanizm pływakowy odprowadza kondensat natychmiast w temperaturze nasycenia, zapobiegając gromadzeniu się kondensatu po stronie pierwotnej. Idealnie nadaje się do montażu w miejscach, gdzie gromadzenie się kondensatu jest niedopuszczalne.
Znakomita skuteczność uszczelniania
Zapewnia wysoką szczelność i zmniejsza straty pary dzięki precyzyjnie szlifowanemu pływakowi. Pływak został wyprodukowany tak, aby spełnić najwyższe wymagania dotyczące precyzji kształtu i tolerancji powierzchni. Dzięki technologii specjalnie docieranego zaworu firma MIYAWAKI oferuje jeden z najbardziej szczelnych zaworów pływakowych dostępnych na rynku.
System automatycznego spustu (wbudowany bimetal)
Automatycznie odprowadza początkowe powietrze i zimny kondensat.
Zwarta konstrukcja
Konstrukcja bez dźwigni składa się z mniejszej liczby komponentów, co ogranicza liczbę potencjalnie wadliwych części oraz związane z nimi prace konserwacyjne i kontrolne.
Stal nierdzewna
Poza bimetalem wszystkie elementy wykonane są z odpornej na korozję stali nierdzewnej zapewniającej wyjątkową trwałość nawet w kontakcie z agresywnymi dodatkami obecnymi w parze.
Typowe zastosowania
Odpowiednie do głównych linii parowych, przewodów pary, wymienników cieplnych pracujących pod niskim obciążeniem i podobnych zastosowań.
Wymiary/masa
Wymiary/masa
Gwintowane
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 127 | 15 | 75 | 86 | 5.0 | 0.6 | 3.0 | 3.4 | 1,8 | 4.0 |
| 3/4” | 136 | 5.4 | 1,9 | 4.2 | ||||||
| 1” | 140 | 5.5 | 2,0 | 4.4 | ||||||
Kołnierzowe
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa (kg) | Masa (lb) | ||||||||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | ASME/JPI | DIN | JIS (FF) | JIS (RF) | ASME/JPI | DIN | JIS (FF) | JIS (RF) | |||
| 150lb | 300lb | PN40 | 10K,16K | 20K | 150lb | 300lb | PN40 | 10K,16K | 20K | |||||||||
| 1/2" | 175 | 14 | 77 | 86 | 6.9 | 0.6 | 3.0 | 3.4 | 2,9 | 3,3 | 3,7 | 3,3 | 3,5 | 6.4 | 7.3 | 8.1 | 7.3 | 7.7 |
| 3/4" | 195 | 7.7 | 3,5 | 4,5 | 4,4 | 3,8 | 4,0 | 7.7 | 9.9 | 9.7 | 8.4 | 8.8 | ||||||
| 1" | 215 | 8.5 | 4,2 | 5,3 | 5,1 | 5,0 | 5,3 | 9.2 | 11.7 | 11.2 | 11.0 | 11.7 | ||||||
*Dostosowane wymiary powierzchni czołowej na zamówienie.
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.
Gniazdo do spawania
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||||||||
| L | H1 | H2 | W | D | C | h | L | H1 | H2 | W | D | C | h | (kg) | (lb) | |
| 1/2” | 127 | 15 | 75 | 86 | 36 | 22,2 | 15 | 5 | 0.6 | 3.0 | 3.4 | 1.4 | 0.9 | 0.6 | 1,8 | 4.0 |
| 3/4” | 136 | 41 | 27,7 | 5.4 | 1.6 | 1.1 | 1,9 | 4.2 | ||||||||
| 1” | 140 | 50 | 34,5 | 5.5 | 2.0 | 1.4 |
2,0 |
4.4 | ||||||||
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu |
||||
| Typ | Wielkość | PMO (MPa) | PMO (psig) | ⊿PMX (MPa) | ⊿PMX (psig) | TMO (℃) | TMO (℉) | ||
| GC1N-10 |
Gwintowane Rc,NPT |
1/2” |
1,0 |
145 | 1,0 | 145 | 350 | 662 |
Staliwo nierdzewne SCS13A/CF8 |
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-16 | 1/2” | 1,6 | 230 | 1,6 | 230 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-21 | 1/2” | 2,1 | 305 | 2,1 | 305 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-10F |
Kołnierzowe FF,RF |
1/2” | 1,0 | 145 | 1,0 | 145 | |||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-16F | 1/2” | 1,6 | 230 | 1,6 | 230 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-21F | 1/2” | 2,1 | 305 | 2,1 | 305 | ||||
| 20 | |||||||||
| 25 | |||||||||
| GC1N-10W |
Gniazdo do spawania SW |
1/2” | 1,0 | 145 | 1,0 | 145 | |||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-16W | 1/2” | 1,6 | 230 | 1,6 | 230 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-21W | 1/2” | 2,1 | 305 | 2,1 | 305 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
● Maksymalne dopuszczalne ciśnienie (PMA):● 2,1MPa (305psig) PMA to ciśnienie, które jest tolerowane przez części odporne na ciśnienie (korpus).
● Maksymalna dopuszczalna temperatura (TMA): 350℃ (662℉) TMA to temperatura, która jest tolerowana przez części odporne na ciśnienie (korpus).
● Min. robocza różnica ciśnień (⊿PMN): 0,01MPa (1.5psig) ⊿PMN to minimalna robocza różnica ciśnień między wlotem a wylotem odwadniacza.
*Dostępne normy kołnierzy: ASME/JPI, DIN, JIS
Wydajność
Przykłady montażu
Montaż poziomy modelu GC1N
Montaż pionowy modelu GC1V
Cechy produktu
Brak gromadzenia się kondensatu po stronie pierwotnej (system pływaka z ciągłym odprowadzaniem z samoregulującą kryzą)
Mechanizm pływakowy odprowadza kondensat natychmiast w temperaturze nasycenia, zapobiegając gromadzeniu się kondensatu po stronie pierwotnej. Idealnie nadaje się do montażu w miejscach, gdzie gromadzenie się kondensatu jest niedopuszczalne.
Znakomita skuteczność uszczelniania
Zapewnia wysoką szczelność i zmniejsza straty pary dzięki precyzyjnie szlifowanemu pływakowi. Pływak został wyprodukowany tak, aby spełnić najwyższe wymagania dotyczące precyzji kształtu i tolerancji powierzchni. Dzięki technologii specjalnie docieranego zaworu firma MIYAWAKI oferuje jeden z najbardziej szczelnych zaworów pływakowych dostępnych na rynku.
System automatycznego spustu (wbudowany bimetal)
Automatycznie odprowadza początkowe powietrze i zimny kondensat.
Zwarta konstrukcja
Konstrukcja bez dźwigni składa się z mniejszej liczby komponentów, co ogranicza liczbę potencjalnie wadliwych części oraz związane z nimi prace konserwacyjne i kontrolne.
Stal nierdzewna
Poza bimetalem wszystkie elementy wykonane są z odpornej na korozję stali nierdzewnej zapewniającej wyjątkową trwałość nawet w kontakcie z agresywnymi dodatkami obecnymi w parze.
Typowe zastosowania
Odpowiednie do głównych linii parowych, przewodów pary, wymienników cieplnych pracujących pod niskim obciążeniem i podobnych zastosowań.
Wymiary/masa
Gwintowane
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 127 | 15 | 75 | 86 | 5.0 | 0.6 | 3.0 | 3.4 | 1,8 | 4.0 |
| 3/4” | 136 | 5.4 | 1,9 | 4.2 | ||||||
| 1” | 140 | 5.5 | 2,0 | 4.4 | ||||||
Kołnierzowe
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa (kg) | Masa (lb) | ||||||||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | ASME/JPI | DIN | JIS (FF) | JIS (RF) | ASME/JPI | DIN | JIS (FF) | JIS (RF) | |||
| 150lb | 300lb | PN40 | 10K,16K | 20K | 150lb | 300lb | PN40 | 10K,16K | 20K | |||||||||
| 1/2" | 175 | 14 | 77 | 86 | 6.9 | 0.6 | 3.0 | 3.4 | 2,9 | 3,3 | 3,7 | 3,3 | 3,5 | 6.4 | 7.3 | 8.1 | 7.3 | 7.7 |
| 3/4" | 195 | 7.7 | 3,5 | 4,5 | 4,4 | 3,8 | 4,0 | 7.7 | 9.9 | 9.7 | 8.4 | 8.8 | ||||||
| 1" | 215 | 8.5 | 4,2 | 5,3 | 5,1 | 5,0 | 5,3 | 9.2 | 11.7 | 11.2 | 11.0 | 11.7 | ||||||
*Dostosowane wymiary powierzchni czołowej na zamówienie.
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.
Gniazdo do spawania
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||||||||
| L | H1 | H2 | W | D | C | h | L | H1 | H2 | W | D | C | h | (kg) | (lb) | |
| 1/2” | 127 | 15 | 75 | 86 | 36 | 22,2 | 15 | 5 | 0.6 | 3.0 | 3.4 | 1.4 | 0.9 | 0.6 | 1,8 | 4.0 |
| 3/4” | 136 | 41 | 27,7 | 5.4 | 1.6 | 1.1 | 1,9 | 4.2 | ||||||||
| 1” | 140 | 50 | 34,5 | 5.5 | 2.0 | 1.4 |
2,0 |
4.4 | ||||||||
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu |
||||
| Typ | Wielkość | PMO (MPa) | PMO (psig) | ⊿PMX (MPa) | ⊿PMX (psig) | TMO (℃) | TMO (℉) | ||
| GC1N-10 |
Gwintowane Rc,NPT |
1/2” |
1,0 |
145 | 1,0 | 145 | 350 | 662 |
Staliwo nierdzewne SCS13A/CF8 |
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-16 | 1/2” | 1,6 | 230 | 1,6 | 230 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-21 | 1/2” | 2,1 | 305 | 2,1 | 305 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-10F |
Kołnierzowe FF,RF |
1/2” | 1,0 | 145 | 1,0 | 145 | |||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-16F | 1/2” | 1,6 | 230 | 1,6 | 230 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-21F | 1/2” | 2,1 | 305 | 2,1 | 305 | ||||
| 20 | |||||||||
| 25 | |||||||||
| GC1N-10W |
Gniazdo do spawania SW |
1/2” | 1,0 | 145 | 1,0 | 145 | |||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-16W | 1/2” | 1,6 | 230 | 1,6 | 230 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| GC1N-21W | 1/2” | 2,1 | 305 | 2,1 | 305 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
● Maksymalne dopuszczalne ciśnienie (PMA):● 2,1MPa (305psig) PMA to ciśnienie, które jest tolerowane przez części odporne na ciśnienie (korpus).
● Maksymalna dopuszczalna temperatura (TMA): 350℃ (662℉) TMA to temperatura, która jest tolerowana przez części odporne na ciśnienie (korpus).
● Min. robocza różnica ciśnień (⊿PMN): 0,01MPa (1.5psig) ⊿PMN to minimalna robocza różnica ciśnień między wlotem a wylotem odwadniacza.
*Dostępne normy kołnierzy: ASME/JPI, DIN, JIS
