Odwadniacze pary

Seria G | Odwadniacze pływakowe

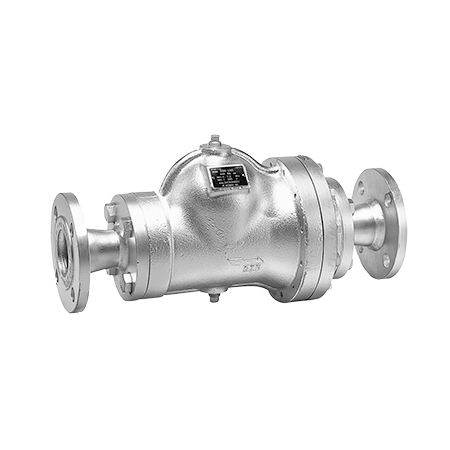

Odwadniacze pary Seria G | Odwadniacze pływakowe　G3N

Odwadniacze pary Seria G | Odwadniacze pływakowe

G3N

  • System SCCV
  • Stal nierdzewna
  • Wspomaga odzyskiwanie kondensatu
  • Montaż poziomy
  • Vertical installation
  • Funkcja obejścia
  • Automatyczny odpowietrznik
    • Option
      - Dowolna długość zabudowy kołnierzy
    Odwadniacze pary Seria G | Odwadniacze pływakowe　G3N

    Funkcje/zastosowania

    Cechy produktu

    • Szybki rozruch

      Automatycznie odprowadza początkowe powietrze i zimny kondensat. Odpowietrznik membranowy dopasowuje się do temperatury nasycenia i zapobiega blokowaniu się powietrza i pary.

    • Odzyskiwanie kondensatu

      Dzięki znacznej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu.

    • Wysoka wydajność

      Zawór równoważący z podwójnym portem zapewnia dużą wydajność w porównaniu z modelami z zaworem pojedynczym.

    hukuza_pl


    Typowe zastosowania

    Odpowiednie do zastosowania m.in. w wielkoskalowych wymiennikach ciepła w różnych gałęziach przemysłu oraz w takich instalacjach jak zakłady przemysłowe, urządzenia do produkcji żywności, urządzenia do farbowania/czyszczenia i urządzenia klimatyzacyjne.

    Wymiary/masa

    Wymiary/masa



    Kołnierzowe




    Wielkość Wymiary (mm) Wymiary (in) Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1 1/2” 265 140 95 198 10.4 5.5 3.7 7.8 22,0 48.5

    *Dostępne normy kołnierzy: JIS 10K, 16K





    Z przyłączem kołnierzowym




    Wielkość Normy kołnierzy

    Wymiary (mm)

    Wymiary (in)

    Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1” JIS 10K,16K,20K 427 140 95 198 16.8 5.5 3.7 7.8 27,0 59.5
    ASME/JPI 150lb,300lb 437 17.2 27,5 60.6
    DIN PN16 (DN25)
    1 1/4”

    JIS 10K,16K.20K

    		 427 16.8 27,5 60.6
    ASME/JPI 150lb,300lb 437 17.2 28,0 61.7
    DIN PN16 (DN32)
    1 1/2”

    JIS 10K,16K,20K

    		 437 17.2 28,0 61.7
    ASME/JPI 150lb,300lb 30,0 66.2
    DIN PN16 (DN40)
    2”

    JIS 10K,16K,20K

    		 457 18.0 29,0 64.0

    ASME/JPI 150lb,300lb

    		 467 18.4 31,0 68.4
    DIN PN16 (DN50)
    2 1/2”

    JIS 10K,16K,20K

    		 487 19.2 36,0 79.4

    ASME/JPI 150lb,300lb

    		 497 19.6
    DIN PN16 (DN65)
    3" JIS 10K,16K,20K 487 19.2 41,0 90.4
    ASME/JPI 150lb,300lb 497 19.6
    DIN PN16 (DN80)

    *Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb,  DIN PN16,  JIS 10K, 16K, 20K
    *Dostosowane wymiary powierzchni czołowej na zamówienie.
    *W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.

    Parametry techniczne

    Model Przyłącze

    Maks. ciśnienie robocze

    Maks. robocza różnica ciśnień

    Maks. temperatura robocza

    Materiał korpusu
    Typ Wielkość PMO (MPa) PMO (psig) ⊿PMX (MPa) ⊿PMX (psig) TMO (℃) TMO (℉)
    G3N-10

    Kołnierzowe

    FF*1

    		 1 1/2” 1,0 145 1,0 145 235 455

    Żeliwo sferoidalne

    FCD450
    G3N-16 1,6 230 1,6 230
    G3N-10R

    Kołnierzowe
    FF,RF*2

    		 1 1/2”・2”・2 1/2”・3" 1,0 145 1,0 145
    G3N-16R 1”・1 1/4”・1 1/2”・2”・2 1/2”・3" 1,6 230 1,6 230

    *1 Dostępne normy kołnierzy: JIS 10K, 16K
    *2 Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K

    ● W tym produkcie zastosowano system zaworów równoważących z podwójnym portem, więc jeśli rzeczywista objętość kondensatu jest znacznie niższa niż wydajność odprowadzania produktu, może dojść do wycieku pary.





    Wydajność


    ● Wykres liniowy odprowadzenia przedstawia szybkość odprowadzania kondensatu o temperaturze o 6℃ (43℉) niższej niż temperatura nasycenia.

    Cechy produktu

    • Szybki rozruch

      Automatycznie odprowadza początkowe powietrze i zimny kondensat. Odpowietrznik membranowy dopasowuje się do temperatury nasycenia i zapobiega blokowaniu się powietrza i pary.

    • Odzyskiwanie kondensatu

      Dzięki znacznej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu.

    • Wysoka wydajność

      Zawór równoważący z podwójnym portem zapewnia dużą wydajność w porównaniu z modelami z zaworem pojedynczym.

    hukuza_pl


    Typowe zastosowania

    Odpowiednie do zastosowania m.in. w wielkoskalowych wymiennikach ciepła w różnych gałęziach przemysłu oraz w takich instalacjach jak zakłady przemysłowe, urządzenia do produkcji żywności, urządzenia do farbowania/czyszczenia i urządzenia klimatyzacyjne.

    Wymiary/masa



    Kołnierzowe




    Wielkość Wymiary (mm) Wymiary (in) Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1 1/2” 265 140 95 198 10.4 5.5 3.7 7.8 22,0 48.5

    *Dostępne normy kołnierzy: JIS 10K, 16K





    Z przyłączem kołnierzowym




    Wielkość Normy kołnierzy

    Wymiary (mm)

    Wymiary (in)

    Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1” JIS 10K,16K,20K 427 140 95 198 16.8 5.5 3.7 7.8 27,0 59.5
    ASME/JPI 150lb,300lb 437 17.2 27,5 60.6
    DIN PN16 (DN25)
    1 1/4”

    JIS 10K,16K.20K

    		 427 16.8 27,5 60.6
    ASME/JPI 150lb,300lb 437 17.2 28,0 61.7
    DIN PN16 (DN32)
    1 1/2”

    JIS 10K,16K,20K

    		 437 17.2 28,0 61.7
    ASME/JPI 150lb,300lb 30,0 66.2
    DIN PN16 (DN40)
    2”

    JIS 10K,16K,20K

    		 457 18.0 29,0 64.0

    ASME/JPI 150lb,300lb

    		 467 18.4 31,0 68.4
    DIN PN16 (DN50)
    2 1/2”

    JIS 10K,16K,20K

    		 487 19.2 36,0 79.4

    ASME/JPI 150lb,300lb

    		 497 19.6
    DIN PN16 (DN65)
    3" JIS 10K,16K,20K 487 19.2 41,0 90.4
    ASME/JPI 150lb,300lb 497 19.6
    DIN PN16 (DN80)

    *Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb,  DIN PN16,  JIS 10K, 16K, 20K
    *Dostosowane wymiary powierzchni czołowej na zamówienie.
    *W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.

    Model Przyłącze

    Maks. ciśnienie robocze

    Maks. robocza różnica ciśnień

    Maks. temperatura robocza

    Materiał korpusu
    Typ Wielkość PMO (MPa) PMO (psig) ⊿PMX (MPa) ⊿PMX (psig) TMO (℃) TMO (℉)
    G3N-10

    Kołnierzowe

    FF*1

    		 1 1/2” 1,0 145 1,0 145 235 455

    Żeliwo sferoidalne

    FCD450
    G3N-16 1,6 230 1,6 230
    G3N-10R

    Kołnierzowe
    FF,RF*2

    		 1 1/2”・2”・2 1/2”・3" 1,0 145 1,0 145
    G3N-16R 1”・1 1/4”・1 1/2”・2”・2 1/2”・3" 1,6 230 1,6 230

    *1 Dostępne normy kołnierzy: JIS 10K, 16K
    *2 Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K

    ● W tym produkcie zastosowano system zaworów równoważących z podwójnym portem, więc jeśli rzeczywista objętość kondensatu jest znacznie niższa niż wydajność odprowadzania produktu, może dojść do wycieku pary.






    ● Wykres liniowy odprowadzenia przedstawia szybkość odprowadzania kondensatu o temperaturze o 6℃ (43℉) niższej niż temperatura nasycenia.
