Seria E | Odwadniacze dzwonowe

Odwadniacze pary Seria E | Odwadniacze dzwonowe
ESH8N
1978 – nagroda za doskonałość w oszczędzaniu energii

Funkcje/zastosowania
Cechy produktu
Brak gromadzenia się kondensatu po stronie pierwotnej
Odprowadzanie cykliczne lub ciągłe w zależności od obciążenia kondensatem oznacza brak gromadzenia się kondensatu po stronie pierwotnej.
Wyjątkowa trwałość
Wyjątkowa trwałość dzięki zaworowi SCCV i solidnej dźwigni, a także wewnętrznym elementom ze stali nierdzewnej.
Łatwa konserwacja
Aby zapewnić szybką i łatwą konserwację, ten model można naprawiać bezpośrednio w instalacji.
Odzyskiwanie kondensatu
Dzięki wysokiej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu przy ciśnieniu o wartości do 90% ciśnienia wlotowego.
Całkowita szczelność pary
Podwójny mechanizm oddzielenia pary (zamontowany z kanałem w kształcie litery U i korpusem w kształcie dzwonu) zapewnia niezawodne oddzielenie pary i szczelność odwadniacza.
Brak blokowania się pary i powietrza
Model ten jest wolny od blokowania się pary i powietrza dzięki małemu otworowi odpowietrzającemu w górnej części dzwonu (odprowadza gorące powietrze i nieskraplające się gazy).
*System SCCV (skrót od Self Closing and Centering Valve) to zawór samozamykający i centrujący.
Typowe zastosowania
Odpowiednie do stosowania w wielu różnych branżach, między innymi w zakładach przemysłowych, przy produkcji żywności, a także w urządzeniach do farbowania i czyszczenia oraz urządzeniach klimatyzacyjnych.
Wymiary/masa
Wymiary/masa
Gwintowane

Rozmiar (”) | Wymiary (mm) | Wymiary (in) | Masa | |||||||
L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
1/2” | 220 | 114 | 111 | 147 | 8.7 | 4.5 | 4.4 | 5.7 | 11,0 | 24.2 |
3/4” | ||||||||||
1” | 224 | 8.8 |
Gniazdo do spawania

Rozmiar (”) | Wymiary (mm) | Wymiary (in) | Masa | |||||||
L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
1/2” | 220 | 114 | 111 | 146 | 8.7 | 4.5 | 4.4 | 5.7 | 11,0 | 24.2 |
3/4” | ||||||||||
1” |
Kołnierzowe

Rozmiar(") | Wymiary (mm) | Wymiary(in) | ||||||
L | H1 | H2 | W | L | H1 | H2 | W | |
1/2" | 250 | 114 | 111 | 146 | 9.8 | 4.5 | 4.4 | 5.7 |
3/4" | ||||||||
1" |
Rozmiar(") | Masa(kg) | Masa(lb) | ||||||||||||||||
JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | DIN | JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | DIN | |||||||||||
10K,16K | 20K | 30K | 40K | 150lb | 300lb | 600lb | PN40 | PN100 | 10K,16K | 20K | 30K | 40K | 150lb | 300lb | 600lb | PN40 | PN100 | |
1/2" | 11,0 | 11,0 | 12,4 | 12,8 | 11,4 | 12,1 | 12,1 | 11,3 | 12,2 | 24.2 | 24.2 | 27.3 | 28.2 | 25.1 | 26.6 | 26.6 | 24.9 | 26.9 |
3/4" | 12,4 | 12,4 | 13,7 | 14,0 | 11,8 | 12,8 | 13,2 | 12,9 | 15,0 | 27.3 | 27.3 | 30.2 | 30.8 | 26.0 | 28.2 | 29.1 | 28.4 | 33.0 |
1" | 13,2 | 13,6 | 14,6 | 15,0 | 12,4 | 13,6 | 14,0 | 15,0 | 18,3 | 29.1 | 29.9 | 32.1 | 33.0 | 27.3 | 29.9 | 30.8 | 33.0 | 40.3 |
*Dostępne normy kołnierzy:ASME/JPI, DIN, JIS
*Dostosowane wymiary powierzchni czołowej na zamówienie.
Parametry techniczne
Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu | ||||
Typ | Rozmiar | (MPa) | (psig) | (MPa) | (psig) | TMO(℃) | TMO(℉) | ||
ESH8N-21 |
Gwintowane Rc,NPT |
1/2” | 2,1 | 305 | 2,1 | 305 | 400 | 752 |
Staliwo SCPH2/WCB |
3/4” | |||||||||
1” | |||||||||
ESH8N-45 | 1/2” | 4,4 | 640 | 4,4 | 640 | ||||
3/4” | |||||||||
1” | |||||||||
ESH8NF-21 |
Kołnierzowe FF,RF |
1/2” | 2,1 | 305 | 2,1 | 305 | |||
3/4” | |||||||||
1” | |||||||||
ESH8NF-45 | 1/2” | 4,4 | 640 | 4,4 | 640 | ||||
3/4” | |||||||||
1” | |||||||||
ESH8NW-21 |
Gniazdo do spawania SW |
1/2” | 2,1 | 305 | 2,1 | 305 | |||
3/4” | |||||||||
1” | |||||||||
ESH8NW-45 | 1/2” | 4,4 | 640 | 4,4 | 640 | ||||
3/4” | |||||||||
1” |
●ESH8N-21 PMA: 4,4MPa (640psig), TMA: 400℃ (752℉), PMO: 2,1MPa (305psig), TMO: 400℃ (752℉)
●ESH8N-45 PMA: 4,4MPa (640psig), TMA: 400℃ (752℉), PMO: 4,4MPa (640psig), TMO: 400℃ (752℉)
*Dostępne normy kołnierzy: ASME/JPI, DIN, JIS
* Niestandardowy rozmiar dla 1–1/4”, 1–1/2” i 2” na zamówienie.
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.

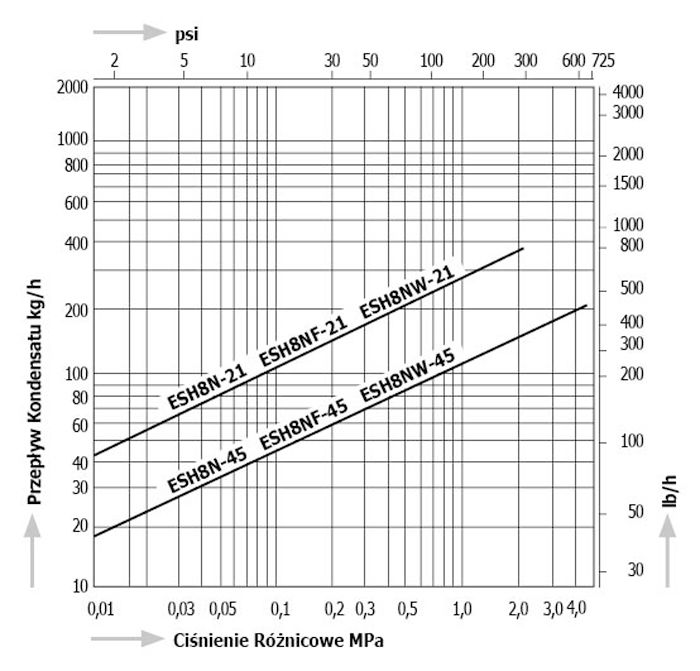

Wydajność

Przykłady montażu
● Aby zachować przejrzystość rysunku, rurociągi obejściowe, zawory i inny wymagany osprzęt nie zostały przedstawione.
● Aby odzyskać kondensat, podłączyć zawór zwrotny (model CV) i zawór odcinający po stronie wylotowej odwadniacza.
Cechy produktu
Brak gromadzenia się kondensatu po stronie pierwotnej
Odprowadzanie cykliczne lub ciągłe w zależności od obciążenia kondensatem oznacza brak gromadzenia się kondensatu po stronie pierwotnej.
Wyjątkowa trwałość
Wyjątkowa trwałość dzięki zaworowi SCCV i solidnej dźwigni, a także wewnętrznym elementom ze stali nierdzewnej.
Łatwa konserwacja
Aby zapewnić szybką i łatwą konserwację, ten model można naprawiać bezpośrednio w instalacji.
Odzyskiwanie kondensatu
Dzięki wysokiej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu przy ciśnieniu o wartości do 90% ciśnienia wlotowego.
Całkowita szczelność pary
Podwójny mechanizm oddzielenia pary (zamontowany z kanałem w kształcie litery U i korpusem w kształcie dzwonu) zapewnia niezawodne oddzielenie pary i szczelność odwadniacza.
Brak blokowania się pary i powietrza
Model ten jest wolny od blokowania się pary i powietrza dzięki małemu otworowi odpowietrzającemu w górnej części dzwonu (odprowadza gorące powietrze i nieskraplające się gazy).
*System SCCV (skrót od Self Closing and Centering Valve) to zawór samozamykający i centrujący.
Typowe zastosowania
Odpowiednie do stosowania w wielu różnych branżach, między innymi w zakładach przemysłowych, przy produkcji żywności, a także w urządzeniach do farbowania i czyszczenia oraz urządzeniach klimatyzacyjnych.
Wymiary/masa
Gwintowane

Rozmiar (”) | Wymiary (mm) | Wymiary (in) | Masa | |||||||
L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
1/2” | 220 | 114 | 111 | 147 | 8.7 | 4.5 | 4.4 | 5.7 | 11,0 | 24.2 |
3/4” | ||||||||||
1” | 224 | 8.8 |
Gniazdo do spawania

Rozmiar (”) | Wymiary (mm) | Wymiary (in) | Masa | |||||||
L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
1/2” | 220 | 114 | 111 | 146 | 8.7 | 4.5 | 4.4 | 5.7 | 11,0 | 24.2 |
3/4” | ||||||||||
1” |
Kołnierzowe

Rozmiar(") | Wymiary (mm) | Wymiary(in) | ||||||
L | H1 | H2 | W | L | H1 | H2 | W | |
1/2" | 250 | 114 | 111 | 146 | 9.8 | 4.5 | 4.4 | 5.7 |
3/4" | ||||||||
1" |
Rozmiar(") | Masa(kg) | Masa(lb) | ||||||||||||||||
JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | DIN | JIS(FF,RF) | JIS(RF) | ASME/JPI(RF) | DIN | |||||||||||
10K,16K | 20K | 30K | 40K | 150lb | 300lb | 600lb | PN40 | PN100 | 10K,16K | 20K | 30K | 40K | 150lb | 300lb | 600lb | PN40 | PN100 | |
1/2" | 11,0 | 11,0 | 12,4 | 12,8 | 11,4 | 12,1 | 12,1 | 11,3 | 12,2 | 24.2 | 24.2 | 27.3 | 28.2 | 25.1 | 26.6 | 26.6 | 24.9 | 26.9 |
3/4" | 12,4 | 12,4 | 13,7 | 14,0 | 11,8 | 12,8 | 13,2 | 12,9 | 15,0 | 27.3 | 27.3 | 30.2 | 30.8 | 26.0 | 28.2 | 29.1 | 28.4 | 33.0 |
1" | 13,2 | 13,6 | 14,6 | 15,0 | 12,4 | 13,6 | 14,0 | 15,0 | 18,3 | 29.1 | 29.9 | 32.1 | 33.0 | 27.3 | 29.9 | 30.8 | 33.0 | 40.3 |
*Dostępne normy kołnierzy:ASME/JPI, DIN, JIS
*Dostosowane wymiary powierzchni czołowej na zamówienie.
Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu | ||||
Typ | Rozmiar | (MPa) | (psig) | (MPa) | (psig) | TMO(℃) | TMO(℉) | ||
ESH8N-21 |
Gwintowane Rc,NPT |
1/2” | 2,1 | 305 | 2,1 | 305 | 400 | 752 |
Staliwo SCPH2/WCB |
3/4” | |||||||||
1” | |||||||||
ESH8N-45 | 1/2” | 4,4 | 640 | 4,4 | 640 | ||||
3/4” | |||||||||
1” | |||||||||
ESH8NF-21 |
Kołnierzowe FF,RF |
1/2” | 2,1 | 305 | 2,1 | 305 | |||
3/4” | |||||||||
1” | |||||||||
ESH8NF-45 | 1/2” | 4,4 | 640 | 4,4 | 640 | ||||
3/4” | |||||||||
1” | |||||||||
ESH8NW-21 |
Gniazdo do spawania SW |
1/2” | 2,1 | 305 | 2,1 | 305 | |||
3/4” | |||||||||
1” | |||||||||
ESH8NW-45 | 1/2” | 4,4 | 640 | 4,4 | 640 | ||||
3/4” | |||||||||
1” |
●ESH8N-21 PMA: 4,4MPa (640psig), TMA: 400℃ (752℉), PMO: 2,1MPa (305psig), TMO: 400℃ (752℉)
●ESH8N-45 PMA: 4,4MPa (640psig), TMA: 400℃ (752℉), PMO: 4,4MPa (640psig), TMO: 400℃ (752℉)
*Dostępne normy kołnierzy: ASME/JPI, DIN, JIS
* Niestandardowy rozmiar dla 1–1/4”, 1–1/2” i 2” na zamówienie.
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.

● Aby zachować przejrzystość rysunku, rurociągi obejściowe, zawory i inny wymagany osprzęt nie zostały przedstawione.
● Aby odzyskać kondensat, podłączyć zawór zwrotny (model CV) i zawór odcinający po stronie wylotowej odwadniacza.
