Odwadniacze pary

Seria E | Odwadniacze dzwonowe

Odwadniacze pary Seria E | Odwadniacze dzwonowe　ES8N

Odwadniacze pary Seria E | Odwadniacze dzwonowe

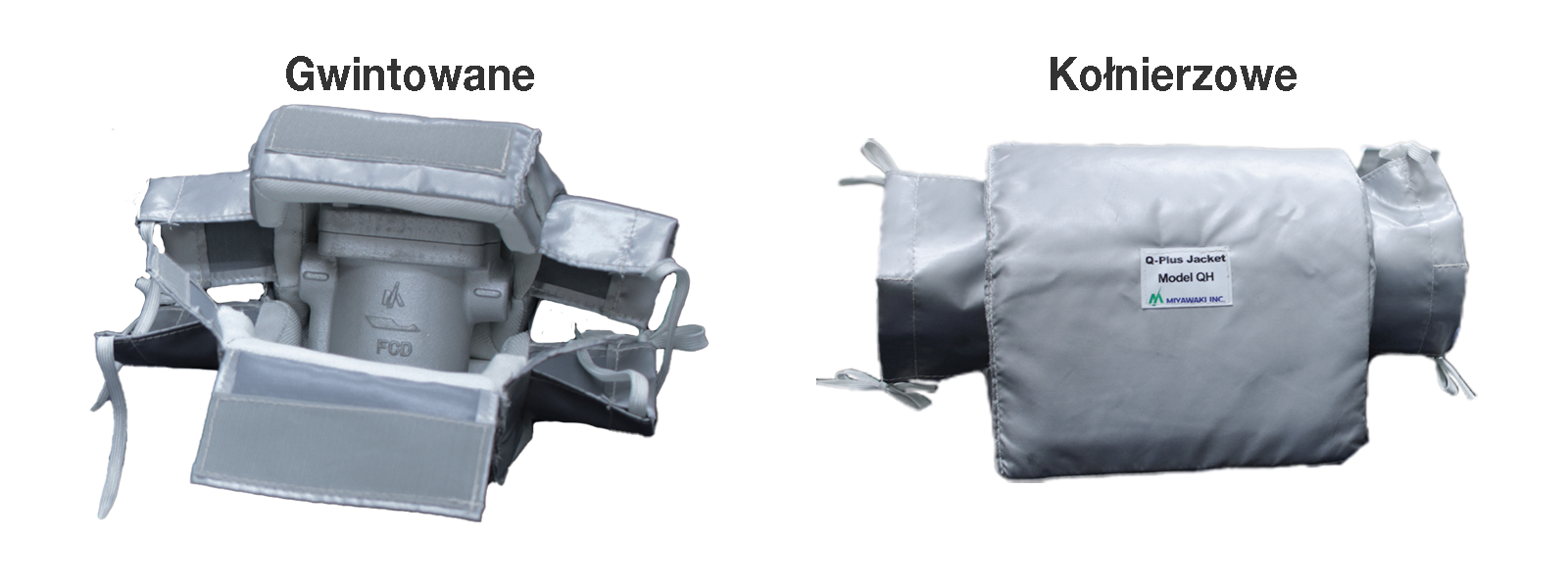

ES8N

  • System SCCV
  • Stal nierdzewna
  • Wspomaga odzyskiwanie kondensatu
  • Montaż poziomy
  • Vertical installation
  • Funkcja obejścia
  • Automatyczny odpowietrznik

    1978 – nagroda za doskonałość w oszczędzaniu energii

    Odwadniacze pary Seria E | Odwadniacze dzwonowe　ES8N

    Funkcje/zastosowania

    Cechy produktu

    • Brak gromadzenia się kondensatu po stronie pierwotnej

      Odprowadzanie cykliczne lub ciągłe w zależności od obciążenia kondensatem oznacza brak gromadzenia się kondensatu po stronie pierwotnej.

    • Wyjątkowa trwałość

      Wyjątkowa trwałość dzięki zaworowi SCCV i solidnej dźwigni, a także wewnętrznym elementom ze stali nierdzewnej.

    • Łatwa konserwacja

      Aby zapewnić szybką i łatwą konserwację, ten model można naprawiać bezpośrednio w instalacji.

    • Odzyskiwanie kondensatu

      Dzięki wysokiej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu przy ciśnieniu o wartości do 90% ciśnienia wlotowego.

    • Całkowita szczelność pary

      Podwójny mechanizm oddzielenia pary (zamontowany z kanałem w kształcie litery U i korpusem w kształcie dzwonu) zapewnia niezawodne oddzielenie pary i szczelność odwadniacza.

    • Brak blokowania się pary i powietrza

      Model ten jest wolny od blokowania się pary i powietrza dzięki małemu otworowi odpowietrzającemu w górnej części dzwonu (odprowadza gorące powietrze i nieskraplające się gazy).

    SCCV_color_big_pl

    *System SCCV (skrót od Self Closing and Centering Valve) to zawór samozamykający i centrujący.

    Typowe zastosowania

    Odpowiednie do szerokiego zakresu zastosowań, między innymi w zakładach przemysłowych, przy produkcji żywności i napojów, a także w urządzeniach do farbowania i czyszczenia.

    Wymiary/masa

    Wymiary/masa

    Gwintowane


    Wielkość (”)

    		 Wymiary (mm) Wymiary (in) Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1/2" 130

    73

    		 90 100 5.1 2.9 3.5 3.9 3,7 8.2
    3/4"
    1" 135 5.3 3,9 8.6





    Kołnierzowe




    Rozmiar (”) Wymiary (mm) Wymiary (in) Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1/2” 175 73 90 100 6.9 2.9 3.5 3.9 5,3 11.7
    3/4” 195 68 95 7.7 2.7 3.7 5,7 12.5
    1” 215 8.5 6,8 15.0

    Parametry techniczne

    Model Przyłącze

    Maks. ciśnienie robocze

    Maks. robocza różnica ciśnień

    Maks. temperatura robocza

    Materiał korpusu
    Typ Wielkość (MPa) (psig) (MPa) (psig) TMO(℃) TMO(℉)
    ES8N-5

    Gwintowane

    Rc,NPT

    		 1/2” 0,5 73 0,5 73 350 662

    Żeliwo sferoidalne

    FCD450
    3/4”
    1”
    ES8N-8 1/2” 0,8 116 0,8 116
    3/4”
    1”
    ES8N-16 1/2” 1,6 230 1,6 230
    3/4”
    1”
    ES8NF-5

    Kołnierzowe

    FF,RF*

    		 1/2” 0,5 73 0,5 73
    3/4”
    1”
    ES8NF-8 1/2” 0,8 116 0,8 116
    1/2"
    3/4”
    1”
    ES8NF-16 1/2” 1,6 230 1,6 230
    3/4”
    1”

    *Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb,  DIN PN16,  JIS 10K, 16K, 20K

    Wydajność


    Przykłady montażu

    ES_haikan_pl

    ● Aby zachować przejrzystość rysunku, rurociągi obejściowe, zawory i inny wymagany osprzęt nie zostały przedstawione.
    ● Aby odzyskać kondensat, podłączyć zawór zwrotny (model CV) i zawór odcinający po stronie wylotowej odwadniacza.

    Cechy produktu

    • Brak gromadzenia się kondensatu po stronie pierwotnej

      Odprowadzanie cykliczne lub ciągłe w zależności od obciążenia kondensatem oznacza brak gromadzenia się kondensatu po stronie pierwotnej.

    • Wyjątkowa trwałość

      Wyjątkowa trwałość dzięki zaworowi SCCV i solidnej dźwigni, a także wewnętrznym elementom ze stali nierdzewnej.

    • Łatwa konserwacja

      Aby zapewnić szybką i łatwą konserwację, ten model można naprawiać bezpośrednio w instalacji.

    • Odzyskiwanie kondensatu

      Dzięki wysokiej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu przy ciśnieniu o wartości do 90% ciśnienia wlotowego.

    • Całkowita szczelność pary

      Podwójny mechanizm oddzielenia pary (zamontowany z kanałem w kształcie litery U i korpusem w kształcie dzwonu) zapewnia niezawodne oddzielenie pary i szczelność odwadniacza.

    • Brak blokowania się pary i powietrza

      Model ten jest wolny od blokowania się pary i powietrza dzięki małemu otworowi odpowietrzającemu w górnej części dzwonu (odprowadza gorące powietrze i nieskraplające się gazy).

    SCCV_color_big_pl

    *System SCCV (skrót od Self Closing and Centering Valve) to zawór samozamykający i centrujący.

    Typowe zastosowania

    Odpowiednie do szerokiego zakresu zastosowań, między innymi w zakładach przemysłowych, przy produkcji żywności i napojów, a także w urządzeniach do farbowania i czyszczenia.

    Wymiary/masa

    Gwintowane


    Wielkość (”)

    		 Wymiary (mm) Wymiary (in) Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1/2" 130

    73

    		 90 100 5.1 2.9 3.5 3.9 3,7 8.2
    3/4"
    1" 135 5.3 3,9 8.6





    Kołnierzowe




    Rozmiar (”) Wymiary (mm) Wymiary (in) Masa
    L H1 H2 W L H1 H2 W (kg) (lb)
    1/2” 175 73 90 100 6.9 2.9 3.5 3.9 5,3 11.7
    3/4” 195 68 95 7.7 2.7 3.7 5,7 12.5
    1” 215 8.5 6,8 15.0
    Model Przyłącze

    Maks. ciśnienie robocze

    Maks. robocza różnica ciśnień

    Maks. temperatura robocza

    Materiał korpusu
    Typ Wielkość (MPa) (psig) (MPa) (psig) TMO(℃) TMO(℉)
    ES8N-5

    Gwintowane

    Rc,NPT

    		 1/2” 0,5 73 0,5 73 350 662

    Żeliwo sferoidalne

    FCD450
    3/4”
    1”
    ES8N-8 1/2” 0,8 116 0,8 116
    3/4”
    1”
    ES8N-16 1/2” 1,6 230 1,6 230
    3/4”
    1”
    ES8NF-5

    Kołnierzowe

    FF,RF*

    		 1/2” 0,5 73 0,5 73
    3/4”
    1”
    ES8NF-8 1/2” 0,8 116 0,8 116
    1/2"
    3/4”
    1”
    ES8NF-16 1/2” 1,6 230 1,6 230
    3/4”
    1”

    *Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb,  DIN PN16,  JIS 10K, 16K, 20K

    ES_haikan_pl

    ● Aby zachować przejrzystość rysunku, rurociągi obejściowe, zawory i inny wymagany osprzęt nie zostały przedstawione.
    ● Aby odzyskać kondensat, podłączyć zawór zwrotny (model CV) i zawór odcinający po stronie wylotowej odwadniacza.
