Seria D | Odwadniacze termostatyczne zrównoważonego ciśnienia
Odwadniacze pary Seria D | Odwadniacze termostatyczne zrównoważonego ciśnienia

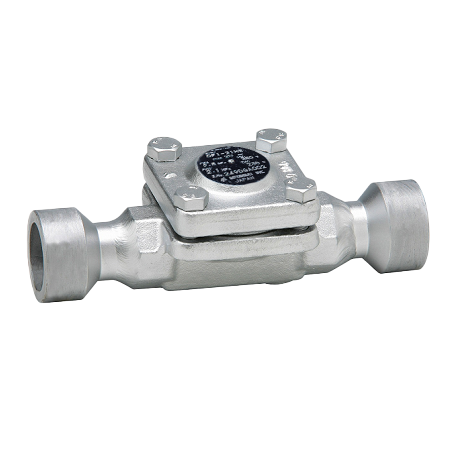

DF1
Funkcje/zastosowania
Cechy produktu
Zwarta konstrukcja
Można go montować w małych przestrzeniach.
Brak wycieków pary
Działa poniżej temperatury nasycenia, co skutkuje brakiem wycieków pary i doskonałymi osiągnięciami w zakresie oszczędzania energii.
Łatwa konserwacja
Niewielka liczba komponentów ułatwia konserwację i inspekcję.
Typowe zastosowania
Odpowiednie do urządzeń z branży spożywczej, urządzeń biotechnologicznych, kompaktowych wymienników ciepła, ogrzewania zbiorników, rurociągów cieplnych, ogrzewania towarzyszącego, urządzeń czyszczących i innych tego typu zastosowań.
Wymiary/masa
Wymiary/masa
Gwintowane
| Przyłącza | Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | ||
| Rc,NPT | 1/2” | 85 | 36 | 18 | 62 | 3.4 | 1.4 | 0.7 | 2.4 | 1,0 | 2.2 |
| 3/4” | 100 | 40 | 23 | 3.9 | 1.6 | 0.9 | 1,2 | 2.6 | |||
| 1” | |||||||||||
Kołnierzowe
| Przyłącza | Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | ||
| JIS,ASME 150,300 lb | 1/2” | 175 | 36 | 18 | 62 | 6.9 | 1.4 | 0.7 | 2.4 | 2,3 | 5.0 |
| 3/4” | 195 | 40 | 23 | 7.7 | 1.6 | 0.9 | 3,6 | 7.9 | |||
| 1” | 215 | 8.5 |
4,3 |
9.5 | |||||||
| Przyłącza | Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | ||
| DIN PN40 | DN15 | 150 | 36 | 18 | 62 | 5.9 | 1.4 | 0.7 | 2.4 | 2,3 | 5.0 |
| DN20 | 3,6 | 7.9 | |||||||||
| DN25 | 160 | 6.3 | 4,3 | 9.5 | |||||||
*Dostosowane wymiary powierzchni czołowej na zamówienie.
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.
Gniazdo do spawania
| Przyłącza | Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | ||
| JIS,ASME,DIN | 1/2” | 160 | 36 | 18 | 62 | 6.3 | 1.4 | 0.7 | 2.4 |
1,4 |
3.1 |
| 3/4” | |||||||||||
| 1” | |||||||||||
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Temperatura otwarcia zaworu |
Materiał korpusu |
|||||
| Typ | Wielkość | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | (℃) | (℉) | ||
| DF1-21H |
Gwintowanie Rc,NPT |
1/2” | 2,1 | 305 | 2,1 | 305 | 235 | 455 |
5℃ poniżej temperatury nasycenia |
9℉ poniżej temperatury nasycenia |
Stal kuta A105 |
| 3/4” | |||||||||||
| 1” | |||||||||||
| DF1-21HF |
Kołnierzowe FF,RF* |
1/2” | |||||||||
| 3/4” | |||||||||||
| 1” | |||||||||||
| DF1-21HW |
Gniazdo do spawania SW |
1/2” | |||||||||
| 3/4” | |||||||||||
| 1” | |||||||||||
| DF1-21L |
Gwintowanie Rc,NPT |
1/2” | 2,1 | 305 | 2,1 | 305 | 235 | 455 |
15℃ poniżej temperatury nasycenia |
27℉ poniżej temperatury nasycenia |
Stal kuta A105 |
| 3/4” | |||||||||||
| 1” | |||||||||||
| DF1-21LF |
Kołnierzowe FF,RF* |
1/2” | |||||||||
| 3/4” | |||||||||||
| 1” | |||||||||||
| DF1-21LW |
Gniazdo do spawania SW |
1/2” | |||||||||
| 3/4” | |||||||||||
| 1” | |||||||||||
*Dostępne normy kołnierzy: ASME/JPI 150lb, 300lb, DIN PN40, JIS 10K, 16K, 20K
Wydajność
● Podane natężenie przepływu kondensatu zakłada temperaturę kondensatu na poziomie około 10℃ (18℉) poniżej temperatury nasycenia dla modelu DF1-21H i 20℃ (minus 36℉) poniżej temperatury nasycenia dla modelu DF1-21L.
