Zawory bezpośredniego działania do pary
Zawory redukcyjne ciśnienia Zawory bezpośredniego działania do pary

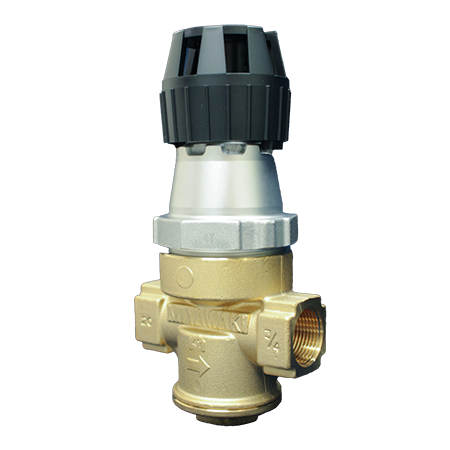

RE1
Wbudowany filtr siatkowy
Funkcje/zastosowania
Cechy produktu
Zawór redukcyjny bezpośredniego działania do pary
Automatyczny zawór redukujący ciśnienie doprowadzanej pary do określonej wartości zadanej.
Następstwem wahań ciśnienia po stronie wlotowej są wahania po stronie wylotowej.
Nie wymaga zewnętrznego zasilaniaCechy eksploatacyjne zaworów redukcyjnych bezpośredniego działania
Zmiany ciśnienia w dolnej części instalacji są wykrywane w komorze pomiarowej, a stopień otwarcia zaworu jest bezpośrednio regulowany w celu utrzymania zadanego ciśnienia.
Kompaktowa i ekonomiczna konstrukcja
Można go montować w ciasnych przestrzeniach dzięki kompaktowej konstrukcji (mały/lekki). Oferuje niezawodne działanie, oszczędność energii i poprawę wydajności.
Wyjątkowa trwałość
Mieszki sterujące zapewniają wyjątkową trwałość. Zabezpieczony zintegrowanym filtrem siatkowym.
Prosta obsługa
Ciśnienie można łatwo regulować za pomocą uchwytu w górnej części.
Typowe zastosowania
Idealne do małych i średnich przepływów pary, jakie występują w pralniach, urządzeniach z branży żywności i napojów, sterylizatorach i tego typu urządzeniach.
Wymiary/masa
Wymiary/masa
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 80 | 137 | 46 | 65 | 3.2 | 5.4 | 1.8 | 2.6 | 1,4 | 3.1 |
| 3/4” | 90 | 3.5 | 1,6 | 3.5 | ||||||
| 1” | 105 | 144 | 58 | 4.1 | 5.7 | 2.3 | 1,9 | 4.2 | ||
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze (PMO) |
zakres ciśnienia wtórnego |
Zakres ciśnienia sterującego ciśnienia wtórnego |
Wartości |
Maks.współczynnik redukcji ciśnienia |
Maks. temperatura robocza (TMO) |
Materiał korpusu |
||||||
| Typ | Wielkość | (MPa) | (psig) |
Ciśnienie po stronie pierwotnej po stronie pierwotnej (MPa) |
Ciśnienie po stronie pierwotnej po stronie pierwotnej (psig) |
Ciśnienie po stronie wtórnej po stronie pierwotnej (MPa) |
Ciśnienie po stronie wtórnej po stronie pierwotnej (psig) |
Cv | kvs | (℃) | (℉) | |||
| RE1 |
Gwintowane Rc,NPT |
1/2” | 1,6 | 230 | 0,2 - 1,6 | 29 - 230 | 0,05 - 1,0 | 7.3 - 145 | 1,2 | 1,0 | 10:1 | 204 | 399 |
Mosiądz C3771 |
| 3/4” | 1,9 | 1,6 | ||||||||||||
| 1” | 3,2 | 2,8 | ||||||||||||
| RE1-2 | 1/2” | 1,0 | 145 | 0,2 - 1,0 | 29 - 145 | 0,02 - 0,2 | 2.9 - 29 | 1,9 | 1,6 | |||||
| 3/4” | 1,9 | 1,6 | ||||||||||||
| 1” | 2,1 | 1,8 | ||||||||||||
| RE1-4 | 1/2” | 1,0 | 145 | 0,2 - 1,0 | 29 - 145 | 0,05 - 0,4 | 7.3 - 58 | 1,2 | 1,0 | |||||
| 3/4” | 1,9 | 1,6 | ||||||||||||
| 1” | 3,2 | 2,8 | ||||||||||||
● Ciśnienie przesunięcia 0,07 MPa (10,2 psig) lub niższe.
● Minimalna różnica ciśnień 20% strony pierwotnej.
● Ciśnienie zamknięcia 0,03 MPa (4,4 psig) lub niższe

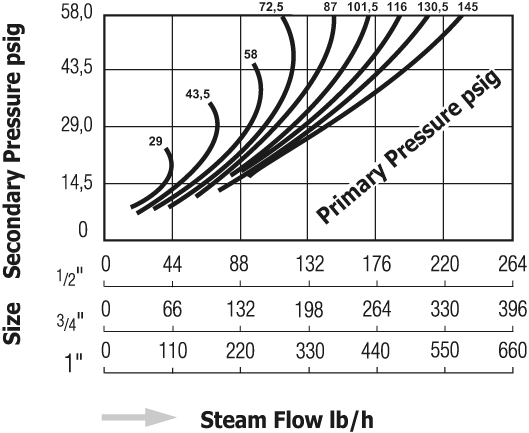

Wykres wydajności (MPa/psig)
● Sposób użycia tego wykresu
1. Znaleźć punkt, w którym przecinają się linia ciśnienia po stronie wlotowej i pozioma linia żądanego ciśnienia po stronie wylotowej.
2. Prześledzić linię pionową od punktu, w którym się przecinają, i wybrać najmniejszy rozmiar nominalny, który spełnia kryterium wymaganego natężenia przepływu pary.
* w przypadku ciśnień po stronie wylotowej od 0,4 MPa (58 psig) (4kgf/cm2・g) do 0,2 MPa (29 psig) (2kgf/cm2・g) lub niższych wybrać model RE1-4.
w przypadku ciśnień po stronie wylotowej od 0,2 MPa (29 psig) (2 kgf/cm2・g) lub niższych przy wysokim natężeniu przepływu zalecany jest model RE1-2.
RE1-2
RE1-4
RE1
● Sposób użycia tego wykresu
1. Znaleźć punkt, w którym przecinają się linia ciśnienia po stronie wlotowej i pozioma linia żądanego ciśnienia po stronie wylotowej.
2. Prześledzić linię pionową od punktu, w którym się przecinają, i wybrać najmniejszy rozmiar nominalny, który spełnia kryterium wymaganego natężenia przepływu pary.
* w przypadku ciśnień po stronie wylotowej od 0,4 MPa (58 psig) (4kgf/cm2・g) do 0,2 MPa (29 psig) (2kgf/cm2・g) lub niższych wybrać model RE1-4.
w przypadku ciśnień po stronie wylotowej od 0,2 MPa (29 psig) (2 kgf/cm2・g) lub niższych przy wysokim natężeniu przepływu zalecany jest model RE1-2.
RE1-2
RE1-4
