Natychmiastowy parowy podgrzewacz wody | Metoda jednokierunkowa
System dostarczający gorącą wodę Natychmiastowy parowy podgrzewacz wody | Metoda jednokierunkowa

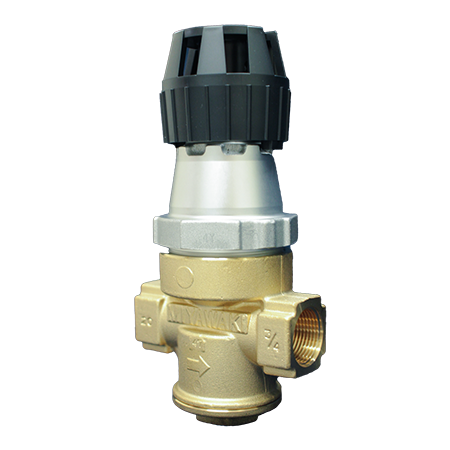

RE1LM (PRV dla serii LM15)
Funkcje/zastosowania
Cechy produktu
Specjalnie zaprojektowany dla serii produktów LM15, zoptymalizowany pod kątem maksymalnego natężenia przepływu wody w podgrzewaczu.
Typowe zastosowania
Odpowiednie do redukcji ciśnienia w przewodach pary serii LM15.
Wymiary/masa
Wymiary/masa
|
Wielkość |
Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 80 | 137 | 46 | 65 | 3.2 | 5.4 | 1.8 | 2.6 | 1,4 | 3.1 |
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Zakres ciśnienia roboczego |
Zakres ciśnienia sterującego |
Maksymalny współczynnik redukcji ciśnienia |
Maks. temperatura robocza |
Maksymalne natężenie przepływu |
Materiał korpusu |
||||||
| Typ |
Wielkość |
PMO (MPa) |
PMO (psig) |
(Ciśnienie po stronie pierwotnej) (MPa) |
(Ciśnienie po stronie pierwotnej) (psig) |
(Ciśnienie po stronie wtórnej) (MPa) |
(Ciśnienie po stronie wtórnej) (psig) |
TMO (℃) |
TMO (℉) |
(kg/h) | (lb/h) | |||
| RE1LM |
Gwintowane Rc,NPT |
1/2” | 0,8 | 116 | 0,3 - 0,8 | 44 - 116 | 0,13 - 0,3 | 18.9 - 43.5 | 6.2 : 1 | 204 | 399 | 92 | 202.8 |
Mosiądz C3771 |
● Akcesoria: Filtr siatkowy Y / YM1 x1
Przykłady montażu
Produkty powiązane – modele wskazane w celach informacyjnych
Odwadniacze DV1-10L
Separator H3 H5
●Środki ostrożności
* Jeżeli sposób użytkowania produktu wiąże się z fizycznym kontaktem z gorącą wodą, należy osobno zamontować termostatyczny zawór mieszający (dostępny na rynku), aby zapobiec oparzeniom.
* Nie stosować do systemów prysznicowych.
* Nie zaleca się, aby woda dostarczana przy użyciu tego produktu była bezpośrednio wykorzystywana jako woda pitna.
* Nie używać z rurami z chlorku winylu ani rurami z wykładziną.
* Upewnić się, że różnica ciśnień między ciśnieniem zasilania pary a częścią odprowadzającą kondensat wynosi co najmniej 0,03 MPa (4,4 psig). Jeżeli do rury odprowadzającej kondensat zostanie zastosowane ciśnienie wsteczne, maksymalne natężenie zaopatrzenia w wodę ciepłą spada.
* Jeśli woda dostarczana do urządzenia z wodą ciepłą zawiera dużo krzemionki lub wapnia, może to spowodować szybsze pogorszenie wydajności głównych elementów.
* Przed użyciem należy przeprowadzić kontrolę zgodnie z procedurą opisaną w dokumencie „Bezpieczne użytkowanie podgrzewaczy wody” dołączonym do tego produktu.
