Odwadniacze pompujące
Urządzenia do odzyskiwania kondensatu Odwadniacze pompujące
GLP81E
Dostępna wersja ze stali nierdzewnej / Może być stosowany w strefach zagrożenia wybuchem
Funkcje/zastosowania
Cechy produktu
Oszczędność energii
Odwadniacze pompujące są w stanie podawać kondensat pod niskim ciśnieniem do wysokociśnieniowych linii odzyskiwania kondensatu w wyższych lub odległych lokalizacjach. Zastosowanie tego produktu umożliwia odzyskanie i efektywne zużycie niewykorzystanej wcześniej energii cieplnej kondensatu, co przyniesie znaczne korzyści w zakresie oszczędności energii.
Zasilanie elektryczne nie jest wymagane
Wypycha kondensat za pomocą ciśnienia czynnika napędowego*, dzięki czemu można go łatwo zamontować w strefach zagrożonych wybuchem.
Nie ma potrzeby doprowadzania dodatkowej sieci energetycznej do oddalonych instalacji.
*Oprócz pary czynnikiem napędowym może być sprężone powietrze, azot lub inne podobne gazy.
Niska głowica napełniająca
Odwadniacze pompujące firmy MIYAWAKI mają bardzo niską wysokość napływu, co zapewnia dobrą wydajność bez konieczności stosowania wyższych kolektorów.
Typowe zastosowania
● Odzysk kondensatu niskociśnieniowego (w połączeniu z kolektorami)
● Wspomaganie odprowadzania kondensatu z wymienników ciepła pracujących blisko wartości 0 barg lub poniżej
● Eliminacja martwego punktu
*Martwy punkt to zjawisko polegające na tym, że odwadniacz pary nie działa z powodu spadku ciśnienia po stronie pierwotnej urządzenia i wewnątrz gromadzi się kondensat. Nie tylko uniemożliwia to odprowadzanie kondensatu, ale również skutkuje zwiększonym prawdopodobieństwem wystąpienia uderzeń hydraulicznych lub korozji wymiennika ciepła.
Wymiary/masa
Wymiary/masa
| Wymiary (mm) | Przestrzeń konserwacyjna (mm) | Masa | ||||||||||
| H | H1 | H2 | D | D1 | D2 | W | E | (kg) | ||||
|
670
|
250
|
210
|
550
|
380
|
400
|
457 |
550 or more
|
112 | ||||
| Wymiary (in) | Przestrzeń konserwacyjna (in) | Masa | ||||||||||
| H | H1 | H2 | D | D1 | D2 | W | E | (lb) | ||||
|
26.4
|
9.8
|
8.3
|
21.7
|
15.0
|
380
|
18.0 |
21.7 or more
|
246 | ||||
●Korpus produktu może być również wykonany ze stali nierdzewnej.
Dostępny jest również zestaw modelu GLP81-PU, którego montaż jest prostszy.
Ten kompaktowy zestaw zawiera orurowanie potrzebne do pracy odwadniacza pompującego.
Parametry techniczne
| Model | Przyłącze | Maks. ciśnienie robocze |
Maks. temperatura robocza |
Środek napędzający |
Materiał korpusu |
|||||
| Wielkość | PMO(MPa) | PMO (psig) | TMO(℃) | TMO(℉) | ||||||
|
Condensate inlet |
Condensate outlet |
Motive medium Inlet |
Exhaust |
|||||||
|
GLP81E |
3" (Kołnierzowe*1)
|
2” (Kołnierzowe*1)
|
1/2” (Gwintowane)
|
1” (Gwintowane)
|
1,05 |
152.25 |
185 | 365 |
Para/ powietrze/ azot |
Stal węglowa |
*1 * Może spełniać poniższe normy dotyczące kołnierzy: JIS16KFF ASME/JPI 150lb
● Maksymalne dopuszczalne ciśnienie (PMA): 1,37MPa (199psig)
● Maksymalna dopuszczalna temperatura (TMA): 185℃ (365℉)
● Przy zamawianiu należy podać numer modelu GLP81E-A. Ten produkt jest sprzedawany w zestawie z następującymi akcesoriami:
| Zawór zwrotny po stronie ssawnej* | 80A (3”) x1 |
| Uszczelka po stronie ssawnej | 80A (3”) x2 |
| Kołnierz po stronie ssawnej | 80A (3”) x1 |
| Nakrętki śrub po stronie ssawnej | Osiem zestawów (Cztery zestawy do ASME/JPI150lb) |
| Elementy mocujące korpusu | x2 |
| Zawór zwrotny po stronie tłocznej* | 50A (2”) x1 |
| Uszczelka po stronie tłocznej | 50A (2”) x2 |
| Kołnierz po stronie tłocznej | 50A (2”) x1 |
| Nakrętki śrub po stronie tłocznej | Osiem zestawów (Cztery zestawy do ASME/JPI150lb) |
*Należy pamiętać o zastosowaniu standardowych akcesoriów do zaworów zwrotnych po stronie ssawnej i tłocznej.

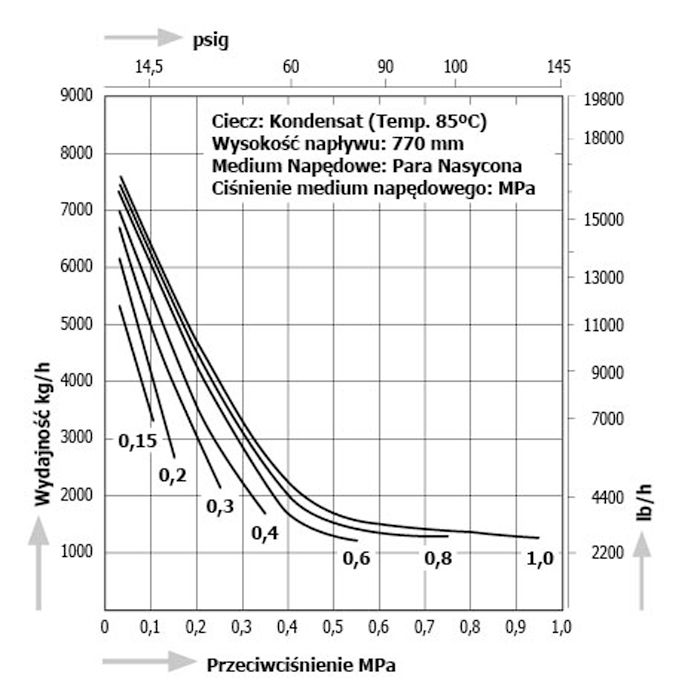

Wykres wydajności
| Wysokość napływu | Współczynniki FH | |
| mm | in | |
| 150 | 5.9 | 0,66 |
| 270 | 10.6 | 0,75 |
| 370 | 14.5 | 0,82 |
| 570 | 22.4 | 0,92 |
| 770 | 30.3 | 1,00 |
| 970 | 38.2 | 1,01 |
| 1270 | 50.0 | 1,03 |
Wydajność dla innych wysokości napływu:
Aby uzyskać wartość wydajności dla innych wysokości napływu, pomnożyć
wartość wydajności z wykresu przez „współczynniki FH”.
