Przerywacze próżni

Sprzęt pomocniczy Przerywacze próżni
CVU15

Funkcje/zastosowania
Cechy produktu
Wyjątkowa trwałość
Korpus produktu wykonany jest ze stali nierdzewnej, dzięki czemu jest on trwały i odporny na korozję.
Kompaktowa i ekonomiczna konstrukcja
Niewielki, prosty mechanizm z małą liczbą ruchomych elementów.
Możliwy jest tylko pionowy montaż.
Szeroki zakres ciśnienia i temperatury użytkowania
Maks. ciśnienie robocze wynosi 2,1 MPa (305 psig), a maks. temperatura pracy wynosi 450℃ (842°F).
Przerywacz próżni CVU15 to automatyczny zawór, który zaciąga powietrze z zewnątrz do systemu parowego, aby zlikwidować podciśnienie, jeśli powstaje.
Typowe zastosowania
Nadaje się do urządzeń parowych, przewodów parowych i urządzeń płynnych, takich jak zbiorniki kotłów.
Wymiary/Masa
Wymiary/Masa
Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||
H | W | W1 | H | W | W1 | (kg) | (lb) | |
1/2”×1/8” |
55 | 41 | 36 | 1.3 | 2.2 | 1.4 | 0,55 | 1.2 |
1/2”×1/2” | 70 | 2.8 |
Parametry techniczne
Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu | ||||
Typ | Wielkość | PMO(MPa) | PMO(psig) | (MPa) | (psig) | TMO(℃) | TMO(℉) | ||
CVU15 |
Gwintowanie PT |
NPS1/2”×NPS1/2” |
2,1 |
304.5 | 2,1 | 304.5 | 450 | 842 |
Stal nierdzewna AISI304* |
● Maksymalne dopuszczalne ciśnienie (PMA): 2,1 MPa (305 psig)PMA to ciśnienie, które jest tolerowane przez części odporne na ciśnienie (korpus).
● Maksymalna dopuszczalna temperatura (TMA): 450℃ (842℉)TMA to temperatura, która jest tolerowana przez części odporne na ciśnienie (korpus).
● Do otwarcia zaworu wymagana jest różnica ciśnień wynosząca co najmniej 0,5 kPa (0,07 psig).
* Standardowa śruba zgodna z normą DN15 umożliwia połączenie ze standardową śrubą zgodną z normą JIS 15A.
*AISI: Amerykański Instytut Żelaza i Stali
●W przypadku tego produktu mogą wystąpić niewielkie wycieki pary z przyłącza wlotu powietrza ze względu na uszczelnienia typu metal-metal.
Podczas instalacji należy podłączyć rurę do przyłącza wlotu powietrza i przeciągnąć rury w bezpieczne miejsce.

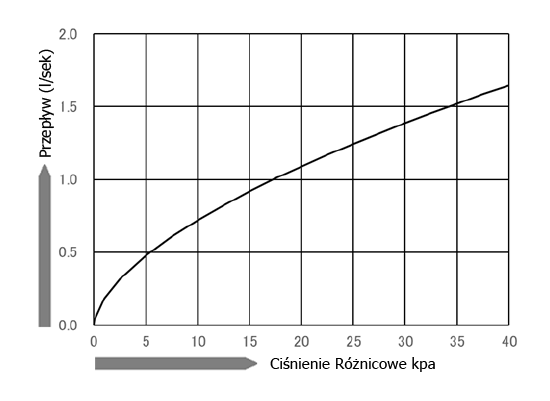

Air Intake Rate
● l/s: Natężenie przepływu powietrza na sekundę (1 litr = 1000 cm3)
Przykłady montażu

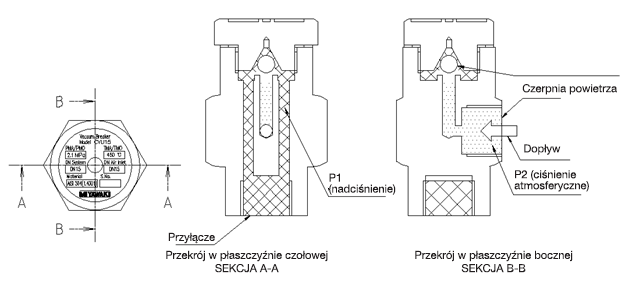

Zasady działania
■ Stan normalny
W stanie normalnym ciśnienie P1 wewnątrz przewodu jest doprowadzane do przyłącza, a ciśnienie P2 wlotu powietrza jest ciśnieniem atmosferycznym.
P1 jest wyższe niż P2 (P1>P2) i ta różnica ciśnień zamyka zawór.
■Stan pracy
Jeżeli ciśnienie w przewodzie staje się ujemne, ciśnienie P1 na przyłączu staje się niższe niż ciśnienie P2 na wlocie powietrza (P1<P2).
Cechy produktu
Wyjątkowa trwałość
Korpus produktu wykonany jest ze stali nierdzewnej, dzięki czemu jest on trwały i odporny na korozję.
Kompaktowa i ekonomiczna konstrukcja
Niewielki, prosty mechanizm z małą liczbą ruchomych elementów.
Możliwy jest tylko pionowy montaż.
Szeroki zakres ciśnienia i temperatury użytkowania
Maks. ciśnienie robocze wynosi 2,1 MPa (305 psig), a maks. temperatura pracy wynosi 450℃ (842°F).
Przerywacz próżni CVU15 to automatyczny zawór, który zaciąga powietrze z zewnątrz do systemu parowego, aby zlikwidować podciśnienie, jeśli powstaje.
Typowe zastosowania
Nadaje się do urządzeń parowych, przewodów parowych i urządzeń płynnych, takich jak zbiorniki kotłów.
Wymiary/Masa
Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||
H | W | W1 | H | W | W1 | (kg) | (lb) | |
1/2”×1/8” |
55 | 41 | 36 | 1.3 | 2.2 | 1.4 | 0,55 | 1.2 |
1/2”×1/2” | 70 | 2.8 |
Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu | ||||
Typ | Wielkość | PMO(MPa) | PMO(psig) | (MPa) | (psig) | TMO(℃) | TMO(℉) | ||
CVU15 |
Gwintowanie PT |
NPS1/2”×NPS1/2” |
2,1 |
304.5 | 2,1 | 304.5 | 450 | 842 |
Stal nierdzewna AISI304* |
● Maksymalne dopuszczalne ciśnienie (PMA): 2,1 MPa (305 psig)PMA to ciśnienie, które jest tolerowane przez części odporne na ciśnienie (korpus).
● Maksymalna dopuszczalna temperatura (TMA): 450℃ (842℉)TMA to temperatura, która jest tolerowana przez części odporne na ciśnienie (korpus).
● Do otwarcia zaworu wymagana jest różnica ciśnień wynosząca co najmniej 0,5 kPa (0,07 psig).
* Standardowa śruba zgodna z normą DN15 umożliwia połączenie ze standardową śrubą zgodną z normą JIS 15A.
*AISI: Amerykański Instytut Żelaza i Stali
●W przypadku tego produktu mogą wystąpić niewielkie wycieki pary z przyłącza wlotu powietrza ze względu na uszczelnienia typu metal-metal.
Podczas instalacji należy podłączyć rurę do przyłącza wlotu powietrza i przeciągnąć rury w bezpieczne miejsce.
● l/s: Natężenie przepływu powietrza na sekundę (1 litr = 1000 cm3)
■ Stan normalny
W stanie normalnym ciśnienie P1 wewnątrz przewodu jest doprowadzane do przyłącza, a ciśnienie P2 wlotu powietrza jest ciśnieniem atmosferycznym.
P1 jest wyższe niż P2 (P1>P2) i ta różnica ciśnień zamyka zawór.
■Stan pracy
Jeżeli ciśnienie w przewodzie staje się ujemne, ciśnienie P1 na przyłączu staje się niższe niż ciśnienie P2 na wlocie powietrza (P1<P2).
