TB시리즈 | 온도조절 타입
스팀 트랩 TB시리즈 | 온도조절 타입
TBH72
특징/성능/용도
특징
SCCV(Self closing and Center Valve/) 기구
SCCV기구를 통해 정확한 실링과 내구성 향상을 실현하였습니다.
고온/고압역, 과열 증기에 대해서도 정확한 작동
트랩 내에 응축수를 저장하면서 배출하기 때문에
증기누설 無작동음이 작으며, 플래시 증기도 적어서
환경 위생상 공해대책 효과를 발휘
기동시 저온 응축수와 공기를 신속히 배출
내부 부품 유닛화로 메인터넌스가 간단
용도
초고압/초고온 대응으로 과열 라인, 터빈 헤드 등에 최적입니다.
치수/중량
치수/중량
플랜지
| 사이즈 | 치수 (mm) | 치수 (in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 400 | 268 | 50 | 180 | 15.8 | 10.6 | 2.0 | 7.1 | 31,0 | 68.4 |
| 3/4” | 33,0 | 72.8 | ||||||||
| 1” | 35,0 | 77.2 | ||||||||
소켓웰드
| 사이즈 | 치수(mm) | 치수 (in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 400 | 268 | 50 | 180 | 15.8 | 10.6 | 2.0 | 7.1 | 29,0 | 64.0 |
| 3/4” | ||||||||||
| 1” | ||||||||||
사양
| 모델 | 접속 | 최고 사용 압력 | 최고 작동 차압 | 최고 사용 온도 | 조절 온도 범위 | 표준 설정 온도 |
본체 재질 |
||||||
| 타입 | Size |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
| TBH72-80F |
플랜지 FF,RF |
1/2” | 8,0 | 1160 | 8,0 | 1160 | 550 | 1022 | 100 - 260 | 212 - 500 |
210 (at 6,5MPa) |
410 (at 942psig) |
주강 WC6 |
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-80W |
소켓웰드 SW |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-105F |
플랜지 FF,RF |
1/2” | 10,5 | 1522 | 10,5 | 1522 | 100 - 280 | 212 - 536 |
230 (at 8,0MPa) |
446 (at 1160psig) |
|||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-105W |
소켓웰드 SW |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
* 소켓 규격 JIS sch 160 ASME/JPI 2500lb
● 최고 허용 압력 (PMA): 25,0MPa (492℃ )
● 최고 허용 온도 (TMA): 593℃ (3.7MPa)
● 최소 작동 차압 (⊿PMN): 1.0MPa
● 공장 출하시 설정 온도를 변경이 가능합니다. 사용 압력과 설정 온도를 지정해주십시오.
● 설정온도는 사용 증기압력의 포화온도보다 30℃ 이상 낮은 온도로 사용해주십시오.
※TBH72 본체 재질을 크롬몰리브덴 합금강 제품 A182 F22、A182 F91으로도 제작 가능합니다.

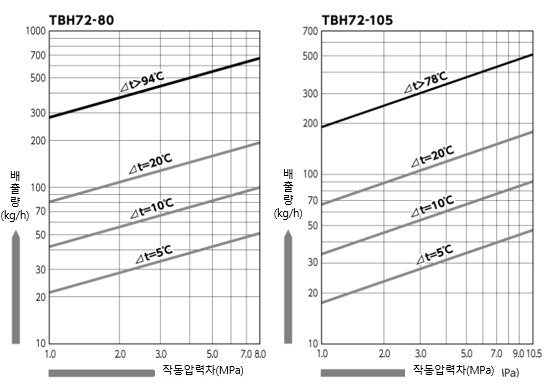

배출 용량
● ⊿t라는 것은 온도 조절 트랩의 밸브 오픈시 온도와 응축수 온도의 차이입니다. 운전 개시는 온도차(⊿t)가 크고 배출량도 증가하는 것을 나타냅니다.
특징
SCCV(Self closing and Center Valve/) 기구
SCCV기구를 통해 정확한 실링과 내구성 향상을 실현하였습니다.
고온/고압역, 과열 증기에 대해서도 정확한 작동
트랩 내에 응축수를 저장하면서 배출하기 때문에
증기누설 無작동음이 작으며, 플래시 증기도 적어서
환경 위생상 공해대책 효과를 발휘
기동시 저온 응축수와 공기를 신속히 배출
내부 부품 유닛화로 메인터넌스가 간단
용도
초고압/초고온 대응으로 과열 라인, 터빈 헤드 등에 최적입니다.
치수/중량
플랜지
| 사이즈 | 치수 (mm) | 치수 (in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 400 | 268 | 50 | 180 | 15.8 | 10.6 | 2.0 | 7.1 | 31,0 | 68.4 |
| 3/4” | 33,0 | 72.8 | ||||||||
| 1” | 35,0 | 77.2 | ||||||||
소켓웰드
| 사이즈 | 치수(mm) | 치수 (in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 400 | 268 | 50 | 180 | 15.8 | 10.6 | 2.0 | 7.1 | 29,0 | 64.0 |
| 3/4” | ||||||||||
| 1” | ||||||||||
| 모델 | 접속 | 최고 사용 압력 | 최고 작동 차압 | 최고 사용 온도 | 조절 온도 범위 | 표준 설정 온도 |
본체 재질 |
||||||
| 타입 | Size |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
| TBH72-80F |
플랜지 FF,RF |
1/2” | 8,0 | 1160 | 8,0 | 1160 | 550 | 1022 | 100 - 260 | 212 - 500 |
210 (at 6,5MPa) |
410 (at 942psig) |
주강 WC6 |
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-80W |
소켓웰드 SW |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-105F |
플랜지 FF,RF |
1/2” | 10,5 | 1522 | 10,5 | 1522 | 100 - 280 | 212 - 536 |
230 (at 8,0MPa) |
446 (at 1160psig) |
|||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-105W |
소켓웰드 SW |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
* 소켓 규격 JIS sch 160 ASME/JPI 2500lb
● 최고 허용 압력 (PMA): 25,0MPa (492℃ )
● 최고 허용 온도 (TMA): 593℃ (3.7MPa)
● 최소 작동 차압 (⊿PMN): 1.0MPa
● 공장 출하시 설정 온도를 변경이 가능합니다. 사용 압력과 설정 온도를 지정해주십시오.
● 설정온도는 사용 증기압력의 포화온도보다 30℃ 이상 낮은 온도로 사용해주십시오.
※TBH72 본체 재질을 크롬몰리브덴 합금강 제품 A182 F22、A182 F91으로도 제작 가능합니다.
● ⊿t라는 것은 온도 조절 트랩의 밸브 오픈시 온도와 응축수 온도의 차이입니다. 운전 개시는 온도차(⊿t)가 크고 배출량도 증가하는 것을 나타냅니다.
