TB시리즈 | 온도조절 타입
스팀 트랩 TB시리즈 | 온도조절 타입

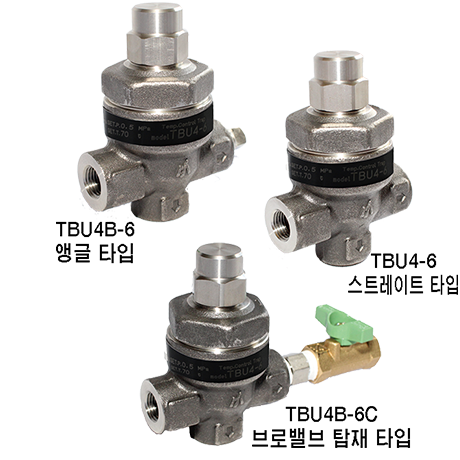

TBU4 / TBU4B/ TBU4B-C
특징/성능/용도
특징
스케일 침전이 잘 일어나지 않음
내부 유닛 부품 설계를 전면적으로 수정
・바이메탈 밸브 스트로크양 33% UP
・스프링으로 인한 밸브 개폐력이 2.2배로 Up
・밸브 시트 유로, 공간 확대
※ 당사 기존제품 대비발군의 실링성과 내구성
SCCV(Self closing and Center Valve/자기제어밸브) 채용으로
뛰어난 실링성과 내구성을 자랑합니다. *미야와키가 내구성 향상을 위해 독자 개발한 기구입니다.
뛰어난 에너지 절약 성능
스팀 트레이스의 응축수 현열 이용이 가능하여,
증기 사용량 삭감으로 이어집니다.
용도
플랜트 스팀 트레이스 배관에 최적입니다.
수치/중량
수치/중량
TBU4(스트레이트 타입)
| 사이즈 | 치수 (mm) | 치수 (in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 65 | 65 | 25 | 46 | 2.6 | 2.6 | 1.0 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||
TBU4B(앵글 타입)
| Size | Dimensions (mm) | Dimensions (in) | Weight | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 65 | 65 | 22.5 | 46 | 1.3 | 2.6 | 2.6 | 0.9 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||||
TBU4B-C(브로밸브 탑재 타입)
| 사이즈 | 치수 (mm) | 치수 (in) | 중량 | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 127 | 65 | 22.5 | 46 | 1.3 | 5.0 | 2.6 | 0.9 | 1.8 | 0,68 | 1.50 |
| 3/8” | 132 | 5.2 | ||||||||||
사양
| 모델 | 접속 | 최고 사용 압력 | 최고 작동 차압 | 최고 사용 온도 | 조절 온도 범위 | 표준 설정 온도 | 본체 재질 | ||||||
| 타입 | 사이즈 |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
|
TBU4-6 Screwed |
나사식 Rc,NPT |
1/4” |
0,6*1 |
87*1 | 0,6 |
87 |
220 | 428 | 50~130 |
122 - 266 |
70 (at 0,5MPa) |
158 (at 73psig) |
스테인리스 SUS F304/A182 F304
|
| 3/8” | |||||||||||||
|
TBU4B-6 With blow valve |
1/4” | ||||||||||||
| 3/8” | |||||||||||||
|
TBU4B-6C With ball valve |
1/4” | 0.6*2 | 87*2 |
183 |
361 |
||||||||
| 3/8” | |||||||||||||
*1 최고사용압력 1.0MPa 제작 가능(최고작 차압：1.0MPa)
*2 최고사용압력 0.98MPa제작 가능 (최고작 차압：0.98MPa)
●공장 출하시 설정 온도를 변경이 가능합니다. 사용 압력과 설정 온도를 지정해주십시오.
●임의로 설정 온도를 조절하는 것도 가능합니다. 설정 온도 조절에 대해서는 사용 설명서를 참조해주십시오.
배출 용량
● ⊿t라는 것은 온도 조절 트랩의 밸브 오픈시 온도와 응축수 온도의 차이입니다.
운전 개시는 온도차(⊿t)가 크고 배출량도 증가하는 것을 나타냅니다.
배관예
특징
스케일 침전이 잘 일어나지 않음
내부 유닛 부품 설계를 전면적으로 수정
・바이메탈 밸브 스트로크양 33% UP
・스프링으로 인한 밸브 개폐력이 2.2배로 Up
・밸브 시트 유로, 공간 확대
※ 당사 기존제품 대비발군의 실링성과 내구성
SCCV(Self closing and Center Valve/자기제어밸브) 채용으로
뛰어난 실링성과 내구성을 자랑합니다. *미야와키가 내구성 향상을 위해 독자 개발한 기구입니다.
뛰어난 에너지 절약 성능
스팀 트레이스의 응축수 현열 이용이 가능하여,
증기 사용량 삭감으로 이어집니다.
용도
플랜트 스팀 트레이스 배관에 최적입니다.
수치/중량
TBU4(스트레이트 타입)
| 사이즈 | 치수 (mm) | 치수 (in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 65 | 65 | 25 | 46 | 2.6 | 2.6 | 1.0 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||
TBU4B(앵글 타입)
| Size | Dimensions (mm) | Dimensions (in) | Weight | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 65 | 65 | 22.5 | 46 | 1.3 | 2.6 | 2.6 | 0.9 | 1.8 | 0,58 | 1.28 |
| 3/8” | ||||||||||||
TBU4B-C(브로밸브 탑재 타입)
| 사이즈 | 치수 (mm) | 치수 (in) | 중량 | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/4” | 32.5 | 127 | 65 | 22.5 | 46 | 1.3 | 5.0 | 2.6 | 0.9 | 1.8 | 0,68 | 1.50 |
| 3/8” | 132 | 5.2 | ||||||||||
| 모델 | 접속 | 최고 사용 압력 | 최고 작동 차압 | 최고 사용 온도 | 조절 온도 범위 | 표준 설정 온도 | 본체 재질 | ||||||
| 타입 | 사이즈 |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
|
TBU4-6 Screwed |
나사식 Rc,NPT |
1/4” |
0,6*1 |
87*1 | 0,6 |
87 |
220 | 428 | 50~130 |
122 - 266 |
70 (at 0,5MPa) |
158 (at 73psig) |
스테인리스 SUS F304/A182 F304
|
| 3/8” | |||||||||||||
|
TBU4B-6 With blow valve |
1/4” | ||||||||||||
| 3/8” | |||||||||||||
|
TBU4B-6C With ball valve |
1/4” | 0.6*2 | 87*2 |
183 |
361 |
||||||||
| 3/8” | |||||||||||||
*1 최고사용압력 1.0MPa 제작 가능(최고작 차압：1.0MPa)
*2 최고사용압력 0.98MPa제작 가능 (최고작 차압：0.98MPa)
●공장 출하시 설정 온도를 변경이 가능합니다. 사용 압력과 설정 온도를 지정해주십시오.
●임의로 설정 온도를 조절하는 것도 가능합니다. 설정 온도 조절에 대해서는 사용 설명서를 참조해주십시오.
● ⊿t라는 것은 온도 조절 트랩의 밸브 오픈시 온도와 응축수 온도의 차이입니다.
운전 개시는 온도차(⊿t)가 크고 배출량도 증가하는 것을 나타냅니다.
