스팀 트랩

G시리즈 | 볼플로트 타입

스팀 트랩 G시리즈 | 볼플로트 타입　GC1V

스팀 트랩 G시리즈 | 볼플로트 타입

GC1V

  • SCCV 기구
  • 스테인레스
  • 응축수 회수 대응
  • 수평 장착
  • 수직장착
  • 바이패스 기능
  • 자동 블로우 오프
    • Option
      - 플랜지 면간 조정 가능
      - ASTM 재질 가능
    스팀 트랩 G시리즈 | 볼플로트 타입　GC1V

    특징/성능/용도

    특징/성능

    • 에너지 절약 설계
      (오리피스 자기 조절식 연속 배출 플로트식)

      고정밀도 플로트 사용을 통해,
      높은 실링성과 증기 손실를 억제를 실현했습니다.

    • 스테인레스제

      바이메탈을 제외한 모든 부품이 부식에 강한
      스테인레스제로 내구성이 뛰어납니다.

    • 자동 블로 오프 기구(바이메탈 내장)

      기동 초기 공기와 저온 응축수을 자동 배출합니다.

    • 컴팩트 설계

      부품 수가 적어서 보수 점검이 간단합니다.

    용도

    증기 수송관, 스팀 트레이스 등에 적합합니다.

    치수/중량

    치수/중량

    나사식


    사이즈 중량 (mm) 치수 (in) 중량
    L W W1 L W W1 (kg)
    1/2” 127 86 53 5.0 3.4 2.09 1,8
    3/4” 136 5.4 1,9
    1” 140 51 5.5 2.01 2,0



    플랜지




    사이즈 치수 (mm) 치수 (in) 중량 (kg)
    L W W1 L W W1 ASME/JPI (RF) DIN JIS (FF) JIS (RF)
    150lb 300lb PN40 10K,16K 20K
    1/2" 175 86 53 6.9 3.4 2.09 2,9 3,3 3,3 3,3 3,5
    3/4" 195 7.7 3,5 4,5 4,5 3,8 4,0
    1" 215 8.5 4,2 5,3 5,3 5,0 5,3
    *면간 길이는 커스트마이즈 가능합니다.
    *상세한 정보는 미야와키에 문의 바랍니다.



    소켓 웰드


    사이즈 치수 (mm) 치수 (in) 중량
    L W W1 D C h L W W1 D C h (kg)
    1/2” 127 86 53 36 22,2 15 5.0 3.4 2.1 1.4 0.9 0.6 1,8
    3/4” 136 41 27,7 5.4 1.6 1.1 1,9
    1” 140 51 50 34,5 5.5 2.0 2.0 1.4

    2,0




    사양

    모델 연결 최고 사용 압력 최고 사용 차압  최고 작동 온도 본체 재질
    타입 Size

    PMO (MPa)

    ⊿PMX (MPa)

    TMO (℃)
    GC1V-10 나사식
    Rc,NPT    		 1/2” 1,0 1,0 350

    스테인레스주강

    SCS13A/CF8
    3/4”
    1”
    GC1V-16 1/2” 1,6 1,6
    3/4”
    1”
    GC1V-21 1/2” 2,1 2,1
    3/4”
    1”
    GC1V-10F

    플랜지

    FF,RF

    		 1/2” 1,0 1,0
    3/4”
    1”
    GC1V-16F 1/2” 1,6 1,6
    3/4”
    1”
    GC1V-21F 1/2” 2,1 2,1
    3/4”
    1”
    GC1V-10W

    Socket Weld

    SW

    		 1/2” 1,0 1,0
    3/4”
    1”
    GC1V-16W 1/2” 1,6 1,6
    3/4”
    1”
    GC1V-21W 1/2” 2,1 2,1
    3/4”
    1”

    ●최고 허용 압력 (PMA): 2,1MPa (305psig)　 PMA는 내압부(본체)가 허용되는 압력입니다.
    ●최고 허용 온도 (TMA): 350℃ (662℉)　 TMA는 내압부(본체)가 허용되는 온도입니다.
    ●최소 작동 차압(⊿PMN): 0,01MPa (1.5psig)　⊿PMN은 트랩의 출입구간 최소 작동 차압입니다.

    사용 가능한 플랜지 표준: ASME/JPI, DIN, JIS

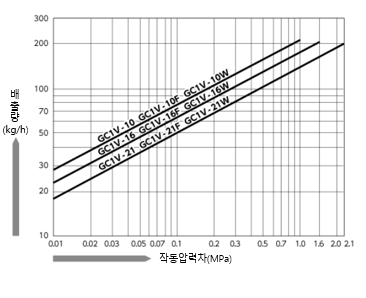

    배출량

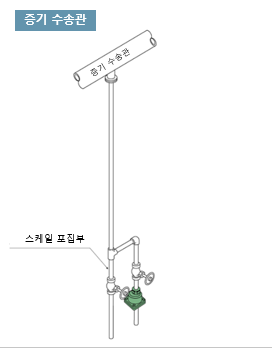

    배관예

    GC1V 수직 장착



    GC`V 수직.PNG

    특징/성능

    • 에너지 절약 설계
      (오리피스 자기 조절식 연속 배출 플로트식)

      고정밀도 플로트 사용을 통해,
      높은 실링성과 증기 손실를 억제를 실현했습니다.

    • 스테인레스제

      바이메탈을 제외한 모든 부품이 부식에 강한
      스테인레스제로 내구성이 뛰어납니다.

    • 자동 블로 오프 기구(바이메탈 내장)

      기동 초기 공기와 저온 응축수을 자동 배출합니다.

    • 컴팩트 설계

      부품 수가 적어서 보수 점검이 간단합니다.

    용도

    증기 수송관, 스팀 트레이스 등에 적합합니다.

    치수/중량

    나사식


    사이즈 중량 (mm) 치수 (in) 중량
    L W W1 L W W1 (kg)
    1/2” 127 86 53 5.0 3.4 2.09 1,8
    3/4” 136 5.4 1,9
    1” 140 51 5.5 2.01 2,0



    플랜지




    사이즈 치수 (mm) 치수 (in) 중량 (kg)
    L W W1 L W W1 ASME/JPI (RF) DIN JIS (FF) JIS (RF)
    150lb 300lb PN40 10K,16K 20K
    1/2" 175 86 53 6.9 3.4 2.09 2,9 3,3 3,3 3,3 3,5
    3/4" 195 7.7 3,5 4,5 4,5 3,8 4,0
    1" 215 8.5 4,2 5,3 5,3 5,0 5,3
    *면간 길이는 커스트마이즈 가능합니다.
    *상세한 정보는 미야와키에 문의 바랍니다.



    소켓 웰드


    사이즈 치수 (mm) 치수 (in) 중량
    L W W1 D C h L W W1 D C h (kg)
    1/2” 127 86 53 36 22,2 15 5.0 3.4 2.1 1.4 0.9 0.6 1,8
    3/4” 136 41 27,7 5.4 1.6 1.1 1,9
    1” 140 51 50 34,5 5.5 2.0 2.0 1.4

    2,0




    모델 연결 최고 사용 압력 최고 사용 차압  최고 작동 온도 본체 재질
    타입 Size

    PMO (MPa)

    ⊿PMX (MPa)

    TMO (℃)
    GC1V-10 나사식
    Rc,NPT    		 1/2” 1,0 1,0 350

    스테인레스주강

    SCS13A/CF8
    3/4”
    1”
    GC1V-16 1/2” 1,6 1,6
    3/4”
    1”
    GC1V-21 1/2” 2,1 2,1
    3/4”
    1”
    GC1V-10F

    플랜지

    FF,RF

    		 1/2” 1,0 1,0
    3/4”
    1”
    GC1V-16F 1/2” 1,6 1,6
    3/4”
    1”
    GC1V-21F 1/2” 2,1 2,1
    3/4”
    1”
    GC1V-10W

    Socket Weld

    SW

    		 1/2” 1,0 1,0
    3/4”
    1”
    GC1V-16W 1/2” 1,6 1,6
    3/4”
    1”
    GC1V-21W 1/2” 2,1 2,1
    3/4”
    1”

    ●최고 허용 압력 (PMA): 2,1MPa (305psig)　 PMA는 내압부(본체)가 허용되는 압력입니다.
    ●최고 허용 온도 (TMA): 350℃ (662℉)　 TMA는 내압부(본체)가 허용되는 온도입니다.
    ●최소 작동 차압(⊿PMN): 0,01MPa (1.5psig)　⊿PMN은 트랩의 출입구간 최소 작동 차압입니다.

    사용 가능한 플랜지 표준: ASME/JPI, DIN, JIS




    GC1V 수직 장착



    GC`V 수직.PNG
