G시리즈 | 볼플로트 타입
스팀 트랩 G시리즈 | 볼플로트 타입
GC1N
특징/성능/용도
특징/성능
에너지 절약 설계
(오리피스 자기 조절식 연속 배출 플로트식)고정밀도 플로트 사용을 통해,
높은 실링성과 증기 손실를 억제를 실현했습니다.스테인레스제
바이메탈을 제외한 모든 부품이 부식에 강한
스테인레스제로 내구성이 뛰어납니다.
자동 블로 오프 기구(바이메탈 내장)
기동 초기 공기와 저온 응축수을 자동 배출합니다.
컴팩트 설계
부품 수가 적어서 보수 점검이 간단합니다.
용도
증기 수송관, 스팀 트레이스 등에 적합합니다.
수치/중량
치수/중량
나사식
| 사이즈 | 치수 (mm) | 치수(in) | 중량 | ||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | |
| 1/2” | 127 | 15 | 75 | 86 | 5.0 | 0.6 | 3.0 | 3.4 | 1,8 |
| 3/4” | 136 | 5.4 | 1,9 | ||||||
| 1” | 140 | 5.5 | 2,0 | ||||||
플랜지
| 사이즈 | 치수 (mm) | 사이즈 (in) | 중량 (kg) | ||||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | ASME/JPI | DIN | JIS (FF) | JIS (RF) | ||
| 150lb | 300lb | PN40 | 10K,16K | 20K | |||||||||
| 1/2" | 175 | 14 | 77 | 86 | 6.9 | 0.6 | 3.0 | 3.4 | 2,9 | 3,3 | 3,7 | 3,3 | 3,5 |
| 3/4" | 195 | 7.7 | 3,5 | 4,5 | 4,4 | 3,8 | 4,0 | ||||||
| 1" | 215 | 8.5 | 4,2 | 5,3 | 5,1 | 5,0 | 5,3 | ||||||
* 면간 길이는 커스트마이즈 가능합니다.
* 상세한 정보는 미야와키에 문의 바랍니다.
소켓 웰드
| 사이즈 | 치수 (mm) | 치수 (in) | 중량 | ||||||||||||
| L | H1 | H2 | W | D | C | h | L | H1 | H2 | W | D | C | h | (kg) | |
| 1/2” | 127 | 15 | 75 | 86 | 36 | 22,2 | 15 | 5 | 0.6 | 3.0 | 3.4 | 1.4 | 0.9 | 0.6 | 1,8 |
| 3/4” | 136 | 41 | 27,7 | 5.4 | 1.6 | 1.1 | 1,9 | ||||||||
| 1” | 140 | 50 | 34,5 | 5.5 | 2.0 | 1.4 |
2,0 |
||||||||
사양
| 모델 | 연결 | 최고 사용 압력 | 최고 사용 차압 | 최고 작동 온도 | 본체 재질 | |
| Type | Size | PMO (MPa) | ⊿PMX (MPa) | TMO (℃) | ||
| GC1N-10 |
나사식 Rc,NPT |
1/2” |
1,0 |
1,0 | 350 |
스테인레스 주강 SCS13A/CF8 |
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16 | 1/2” | 1,6 | 1,6 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-21 | 1/2” | 2,1 | 2,1 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-10F |
플랜지 FF,RF |
1/2” | 1,0 | 1,0 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16F | 1/2” | 1,6 | 1,6 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-21F | 1/2” | 2,1 | 2,1 | |||
| 20 | ||||||
| 25 | ||||||
| GC1N-10W |
소켓 웰드 SW |
1/2” | 1,0 | 1,0 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-16W | 1/2” | 1,6 | 1,6 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1N-21W | 1/2” | 2,1 | 2,1 | |||
| 3/4” | ||||||
| 1” | ||||||
●최고 허용 압력 (PMA): 2,1MPa (305psig) PMA는 내압부(본체)가 허용되는 압력입니다.
●최고 허용 온도(TMA): 350℃ (662℉) TMA는 내압부(본체)가 허용되는 온도입니다.
●최고 허용 배압 (⊿PMN): 0,01MPa (1.5psig) ⊿PMN 은 트랩의 출입구간 최소 작동 차압입니다.
*사용 가능한 플랜지 표준: ASME/JPI, DIN, JIS
배출량

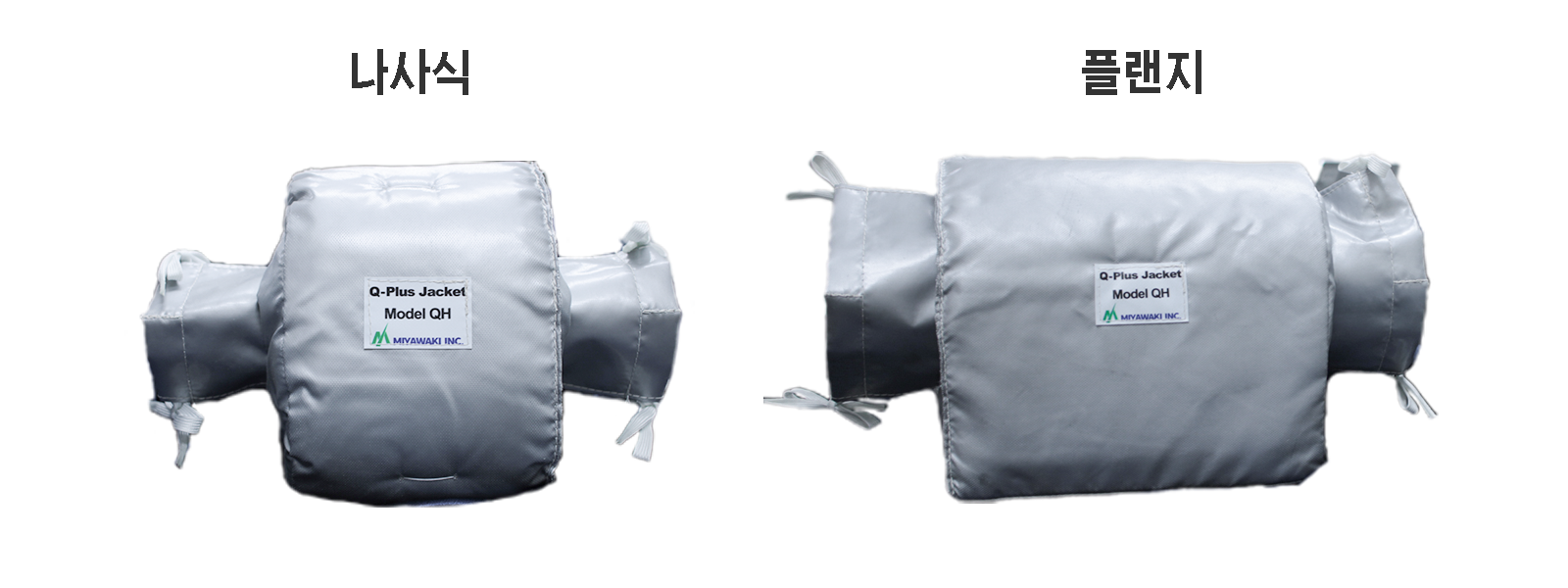

배관예
GC1N수평 장착
