E 시리즈 |버킷 타입
스팀 트랩 E 시리즈 |버킷 타입
ESH21
1978년 에너지 절약 우수제품상 수상
특징/성능/용도
특징
소형 본체에 대량 배출 능력
응축수 발생량에 따라 간헐 배출 혹은,
연속 배출함으로써 1차측에 응축수 체류가 없습니다.발군의 내구성

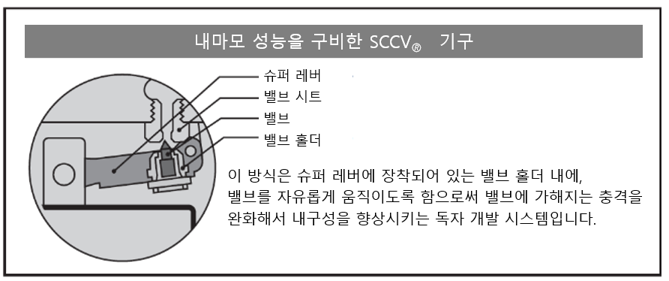

SCCV 기구를 장착힌 밸브와 고내구 슈퍼 레버,
스텐레스제 내부 부품 사용으로 발군의 내구성을 자랑합니다.
메인터넌스가 용이
커버에 모든 유닛이 장착되어 있어서
메인터넌스가 간단합니다.응축수 회수에도 대응
배압 허용이 높으며 응축수 회수에도 대응합니다.
증기 혼입에 의한 누설 방지
2중 기수분리 시스템으로 증기혼입에 의한 누설 차단,
증기 누설을 최소한으로 합니다.스팀 록킹/에어 바인딩 없음
에어밴트 작동으로 스팀 록킹과 에어바인딩이 없습니다.
(고온 공기와 비응축성 가스도 배출됩니다)
* SCCV는 Self Closing and Centering Valve System의 약자입니다.
용도
플랜트 기기, 식품 기기, 염색/클리닝, 공조 등 폭 넓은 기기에 적합합니다.
치수/중량
치수/중량
플랜지
| 사이즈 (”) | 치수 (mm) | 치수 (in) | 중량 | ||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | |
| 1/2” | 350 | 145 | 160 | 205 | 13.8 | 5.7 | 6.3 | 8.1 | 31,0 |
| 3/4” | |||||||||
| 1” | |||||||||
소켓 웰드
| 사이즈 (”) | 치수 (mm) | 치수 (in) | 중량 | ||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | |
| 1/2” | 300 | 145 | 160 | 205 | 11.8 | 5.7 | 6.3 | 8.1 | 28,0 |
| 3/4” | |||||||||
| 1” | |||||||||
*면간 길이는 커스트마이즈 제작 가능합니다.
사양
| 모델 | 연결 | 최고 사용 압력 |
최고 작동 차압 |
최고 사용 온도 | 본체 재질 | ||
| 타입 | 사이즈 | (MPa) | (MPa) | TMO(℃) | TMO(℉) | ||
| ESH21F-21 |
플랜지 FF,RF*
|
1/2” | 2,1 | 2,1 | 400 | 752 |
Cast steel SCPH2/WCB |
| 3/4” | |||||||
| 1” | |||||||
| ESH21F-45 | 1/2” | 4,4 | 4,4 | ||||
| 3/4” | |||||||
| 1” | |||||||
| ESH21W-21 |
소켓 웰드 SW |
1/2” | 2,1 | 2,1 | |||
| 3/4” | |||||||
| 1” | |||||||
| ESH21W-45 | 1/2” | 4,4 | 4,4 | ||||
| 3/4” | |||||||
| 1” | |||||||
●ESH21-21 PMA: 4,4MPa , TMA: 400℃ , PMO: 2,1MPa , TMO: 400℃
●ESH21-45 PMA: 4,4MPa , TMA: 400℃ , PMO: 4,4MPa , TMO: 400℃
*이용 가능한 플랜지 표준: ASME/JPI, DIN, JIS
*요청에 따라 1-1/4”, 1-1/2”, 2” 제작 가능합니다.
*상세한 정보는 미야와키에 문의 바랍니다.
배출량
배관예
●이해를 돕기 위해 도면은 바이패스 배관, 바이패스 밸브 등은 표시하지 않았습니다.이러한 제품은 필요에 따라 따라 장착해 주십시오.
●응축수 회수를 할 경우는 트랩 출구측에 체크 밸브(CV타입)및 밸브를 장착해 주십시오.
