스팀 트랩

E 시리즈 |버킷 타입

스팀 트랩 E 시리즈 |버킷 타입　ES8N

스팀 트랩 E 시리즈 |버킷 타입

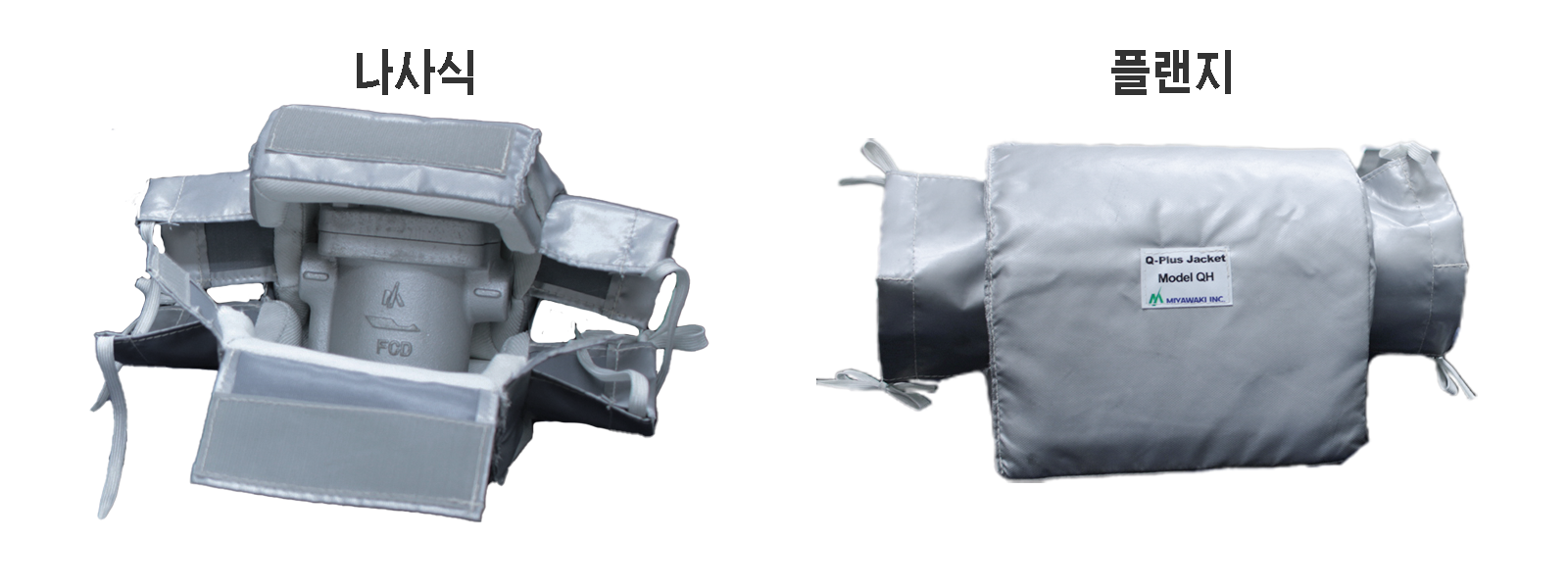

ES8N

  • SCCV 기구
  • 스테인레스
  • 응축수 회수 대응
  • 수평 장착
  • 수직장착
  • 바이패스 기능
  • 자동 블로우 오프

    1978년 에너지 절약 우수제품상 수상

    스팀 트랩 E 시리즈 |버킷 타입　ES8N

    사양/용도

    특징/성능

    • 1차측에 응축수 잔류 없음

      응축수 발생량에 따라 간헐 배출 혹은,
      연속 배출함으로써 1차측에 응축수 잔류가 없습니다.

    • 발군의 내구성

      SCCV 기구 장착 밸브와 고내구 슈퍼 레버,
      스텐레스제 내부 부품 사용으로 발군의 내구성을 자랑합니다.

    • 메인터넌스 용이

      커버에 모든 유닛이 장착되어 있어서 메인터넌스가 간단합니다.

    • 응축수 회수에 대응

      배압 허용이 높으며 응축수 회수에도 대응합니다.

    • 증기 혼입에 의한 누설 방지

      2중 기수분리 시스템으로 증기혼입에 의한 누설 차단,
      증기 누설을 최소한으로 합니다.

    • 스팀 록킹/에어 바인딩 없음

      에어밴트 작동으로 스팀 록킹과 에어 바인딩이 없습니다.
      (고온 공기와 비응축성 가스도 배출됩니다)

    마모 SCCV.png

    *’SCCV 기구는 Self Closing and Centering Valve System 기구의 약자입니다.

    용도

    플랜트 공업, 식품, 염색, 클리닝 등, 폭넓은 용도에 적합합니다.

    치수/중량

    치수/중량

    나사식


    사이즈 (”)

    		 치수(mm) 치수 (in) 중량
    L H1 H2 W L H1 H2 W (kg)
    1/2" 130

    73

    		 90 100 5.1 2.9 3.5 3.9 3,7
    3/4"
    1" 135 5.3 3,9





    플랜지




    사이즈 (”) 치수 (mm) 치수 (in) 중량
    L H1 H2 W L H1 H2 W (kg)
    1/2” 175 73 90 100 6.9 2.9 3.5 3.9 5,3
    3/4” 195 68 95 7.7 2.7 3.7 5,7
    1” 215 8.5 6,8

    사양

    모델 연결 최고 사용 압력 최고 사용 차압 최고 작동 온도 본체 재질
    타입 사이즈 (MPa) (MPa) TMO(℃)
    ES8N-5

    나사식

    Rc,NPT

    		 1/2” 0,5 0,5 350

    덕타일 주철

    FCD450
    3/4”
    1”
    ES8N-8 1/2” 0,8 0,8
    3/4”
    1”
    ES8N-16 1/2” 1,6 1,6
    3/4”
    1”
    ES8NF-5

    플랜지

    FF,RF*

    		 1/2” 0,5 0,5
    3/4”
    1”
    ES8NF-8 1/2” 0,8 0,8
    1/2"
    3/4”
    1”
    ES8NF-16 1/2” 1,6 1,6
    3/4”
    1”

    *사용 가능 플랜지 표준: ASME/JPI 150lb, 300lb,  DIN PN16,  JIS 10K, 16K, 20K

    배출량


    배관예

    증기 입문.PNG

    ●이해를 돕기 위해 도면에는 바이패스 배관, 바이패스 밸브 등은 표시하지 않았습니다.필요에 따라 장착해주십시오.
    ●응축수 회수의 경우에는 트랩 출구측에 체크 밸브(CV)및 밸브를 장착해 주십시오.

    특징/성능

    • 1차측에 응축수 잔류 없음

      응축수 발생량에 따라 간헐 배출 혹은,
      연속 배출함으로써 1차측에 응축수 잔류가 없습니다.

    • 발군의 내구성

      SCCV 기구 장착 밸브와 고내구 슈퍼 레버,
      스텐레스제 내부 부품 사용으로 발군의 내구성을 자랑합니다.

    • 메인터넌스 용이

      커버에 모든 유닛이 장착되어 있어서 메인터넌스가 간단합니다.

    • 응축수 회수에 대응

      배압 허용이 높으며 응축수 회수에도 대응합니다.

    • 증기 혼입에 의한 누설 방지

      2중 기수분리 시스템으로 증기혼입에 의한 누설 차단,
      증기 누설을 최소한으로 합니다.

    • 스팀 록킹/에어 바인딩 없음

      에어밴트 작동으로 스팀 록킹과 에어 바인딩이 없습니다.
      (고온 공기와 비응축성 가스도 배출됩니다)

    마모 SCCV.png

    *’SCCV 기구는 Self Closing and Centering Valve System 기구의 약자입니다.

    용도

    플랜트 공업, 식품, 염색, 클리닝 등, 폭넓은 용도에 적합합니다.

    치수/중량

    나사식


    사이즈 (”)

    		 치수(mm) 치수 (in) 중량
    L H1 H2 W L H1 H2 W (kg)
    1/2" 130

    73

    		 90 100 5.1 2.9 3.5 3.9 3,7
    3/4"
    1" 135 5.3 3,9





    플랜지




    사이즈 (”) 치수 (mm) 치수 (in) 중량
    L H1 H2 W L H1 H2 W (kg)
    1/2” 175 73 90 100 6.9 2.9 3.5 3.9 5,3
    3/4” 195 68 95 7.7 2.7 3.7 5,7
    1” 215 8.5 6,8
    모델 연결 최고 사용 압력 최고 사용 차압 최고 작동 온도 본체 재질
    타입 사이즈 (MPa) (MPa) TMO(℃)
    ES8N-5

    나사식

    Rc,NPT

    		 1/2” 0,5 0,5 350

    덕타일 주철

    FCD450
    3/4”
    1”
    ES8N-8 1/2” 0,8 0,8
    3/4”
    1”
    ES8N-16 1/2” 1,6 1,6
    3/4”
    1”
    ES8NF-5

    플랜지

    FF,RF*

    		 1/2” 0,5 0,5
    3/4”
    1”
    ES8NF-8 1/2” 0,8 0,8
    1/2"
    3/4”
    1”
    ES8NF-16 1/2” 1,6 1,6
    3/4”
    1”

    *사용 가능 플랜지 표준: ASME/JPI 150lb, 300lb,  DIN PN16,  JIS 10K, 16K, 20K

    증기 입문.PNG

    ●이해를 돕기 위해 도면에는 바이패스 배관, 바이패스 밸브 등은 표시하지 않았습니다.필요에 따라 장착해주십시오.
    ●응축수 회수의 경우에는 트랩 출구측에 체크 밸브(CV)및 밸브를 장착해 주십시오.
